Use o gráfico certo para aumentar a eficácia de suas comunicações comerciais. A Workiva oferece uma variedade de gráficos para diferentes finalidades. Todos os gráficos podem ser exportados como arquivos PNG ou JPEG.
Os gráficos de linha e de área mostram as alterações ao longo do tempo. Os gráficos de colunas e de barras comparam itens diferentes. Os gráficos de pizza e de rosca representam os dados como porcentagens. Os gráficos em cascata enfatizam o impacto sobre os valores iniciais. Os gráficos de dispersão e de bolhas mostram várias dimensões para os dados.
Gráficos de linha e de área

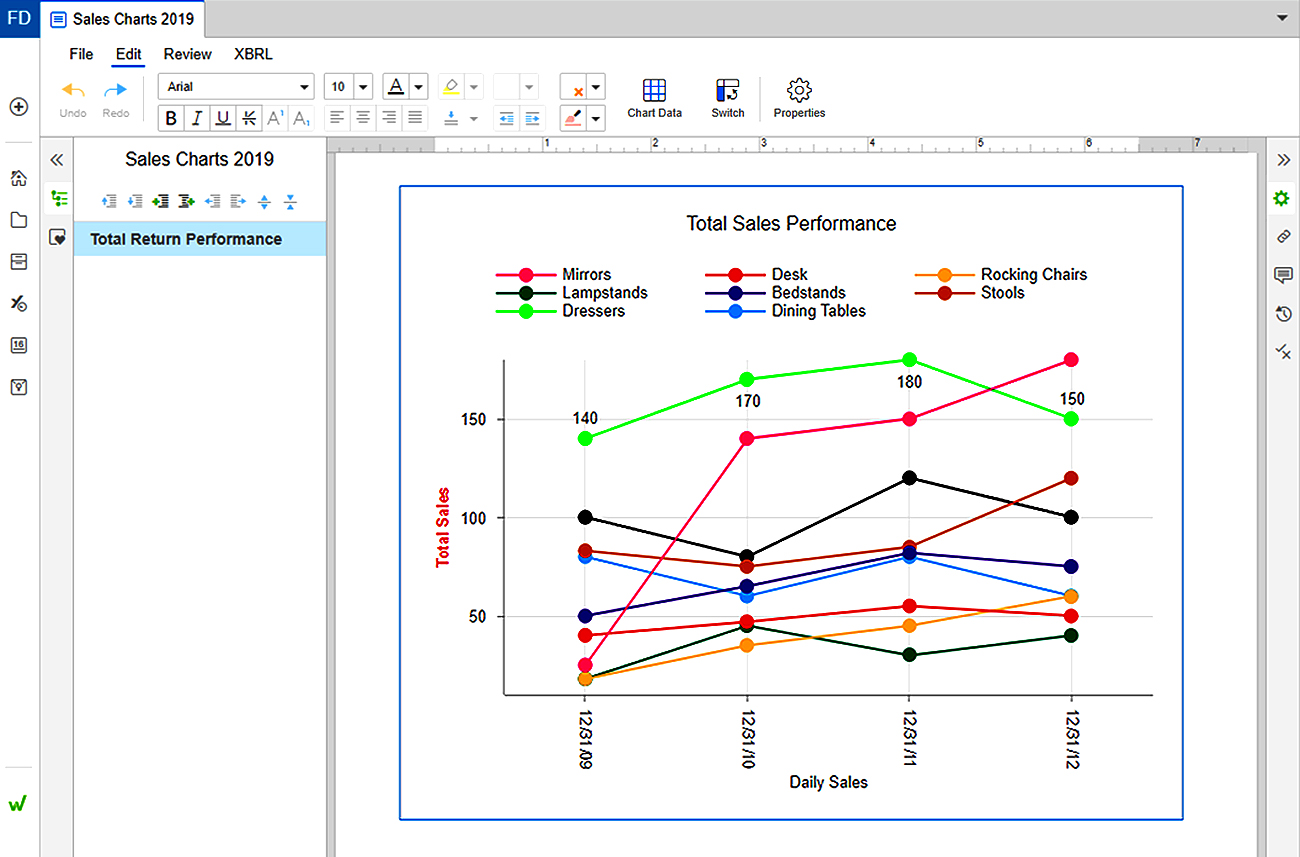

Os gráficos de linha e de área mostram as variações ao longo do tempo. Os gráficos de linhas demonstram mudanças em uma tendência específica para um único grupo de dados. As medidas são indicadas por marcadores e unidas a segmentos de linha reta.

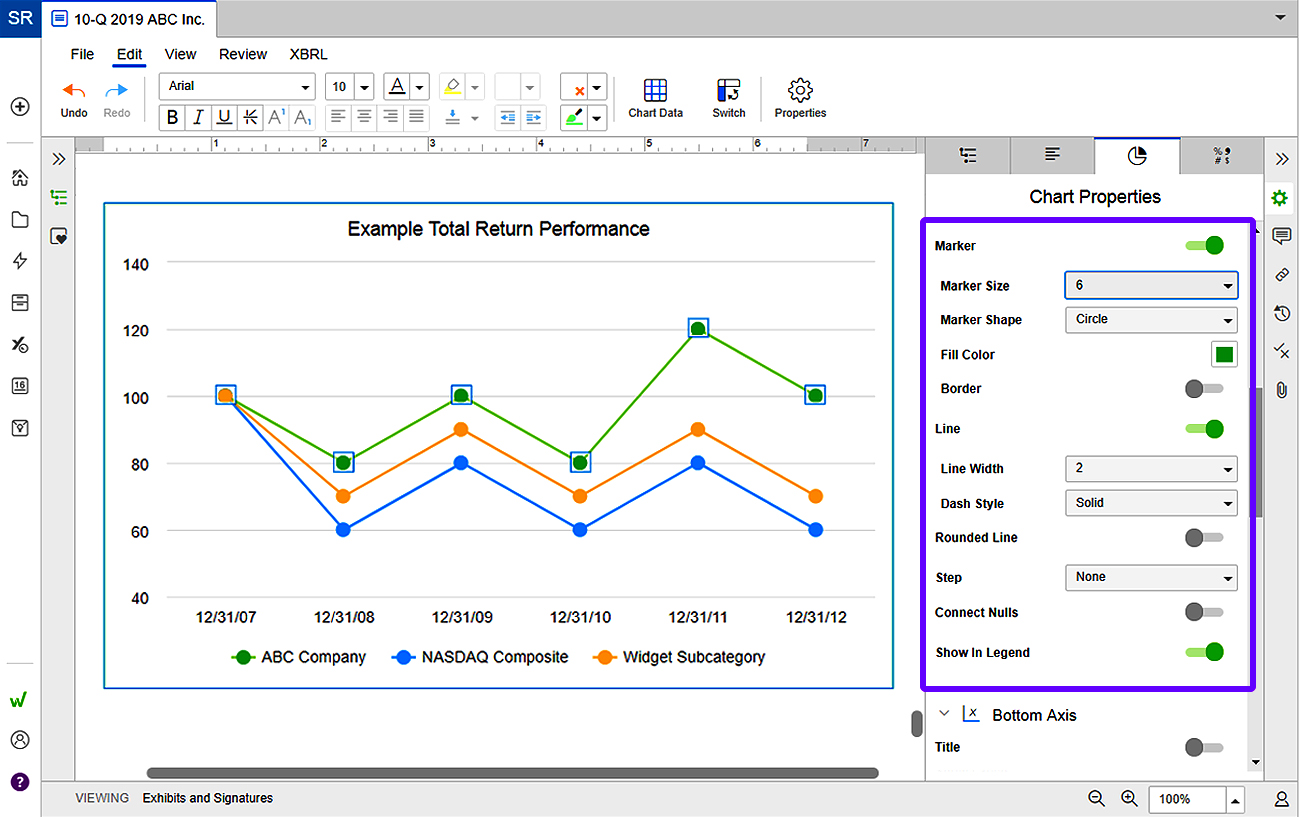

O tamanho, a forma, as cores de preenchimento e as bordas do marcador são altamente personalizáveis. Para ajustar essas opções, clique com o botão direito do mouse no gráfico e selecione “Propriedades do gráfico ”.

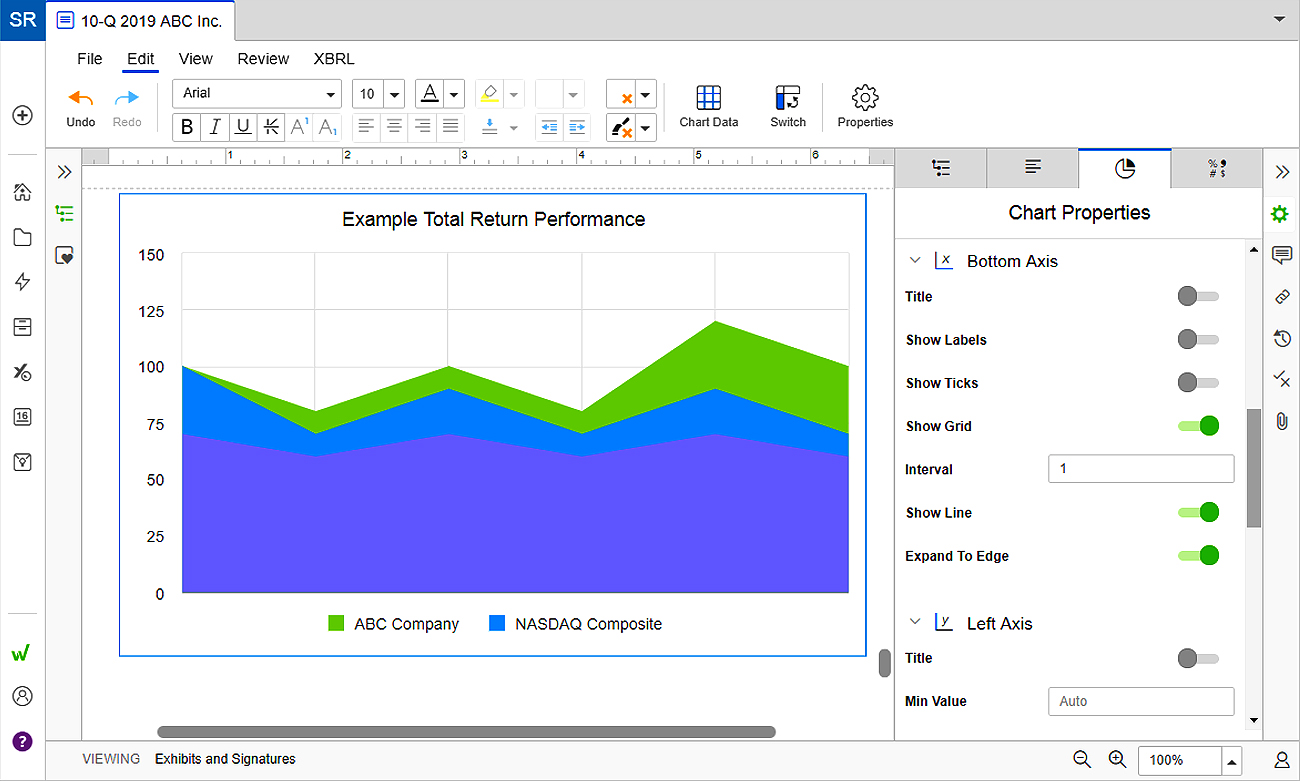

Você pode comparar duas ou mais quantidades com um gráfico de área. Os gráficos de área enfatizam as alterações nos valores usando preenchimentos coloridos.
Você pode personalizar ainda mais o preenchimento do gráfico usando a configuração “Opacidade ” no painel “Propriedades do gráfico ”. Isso permite que você crie áreas do gráfico que sejam mais ou menos transparentes, conforme desejado.
Mais informações podem ser encontradas no artigo sobre gráficos de linha e de área .
Gráficos de colunas, barras e combinados
Os gráficos de colunas e de barras são usados para comparar diferentes itens ou identificar mudanças ao longo do tempo. Os gráficos de colunas apresentam uma exibição vertical dos dados. Os gráficos de barras usam formatação horizontal dos dados.

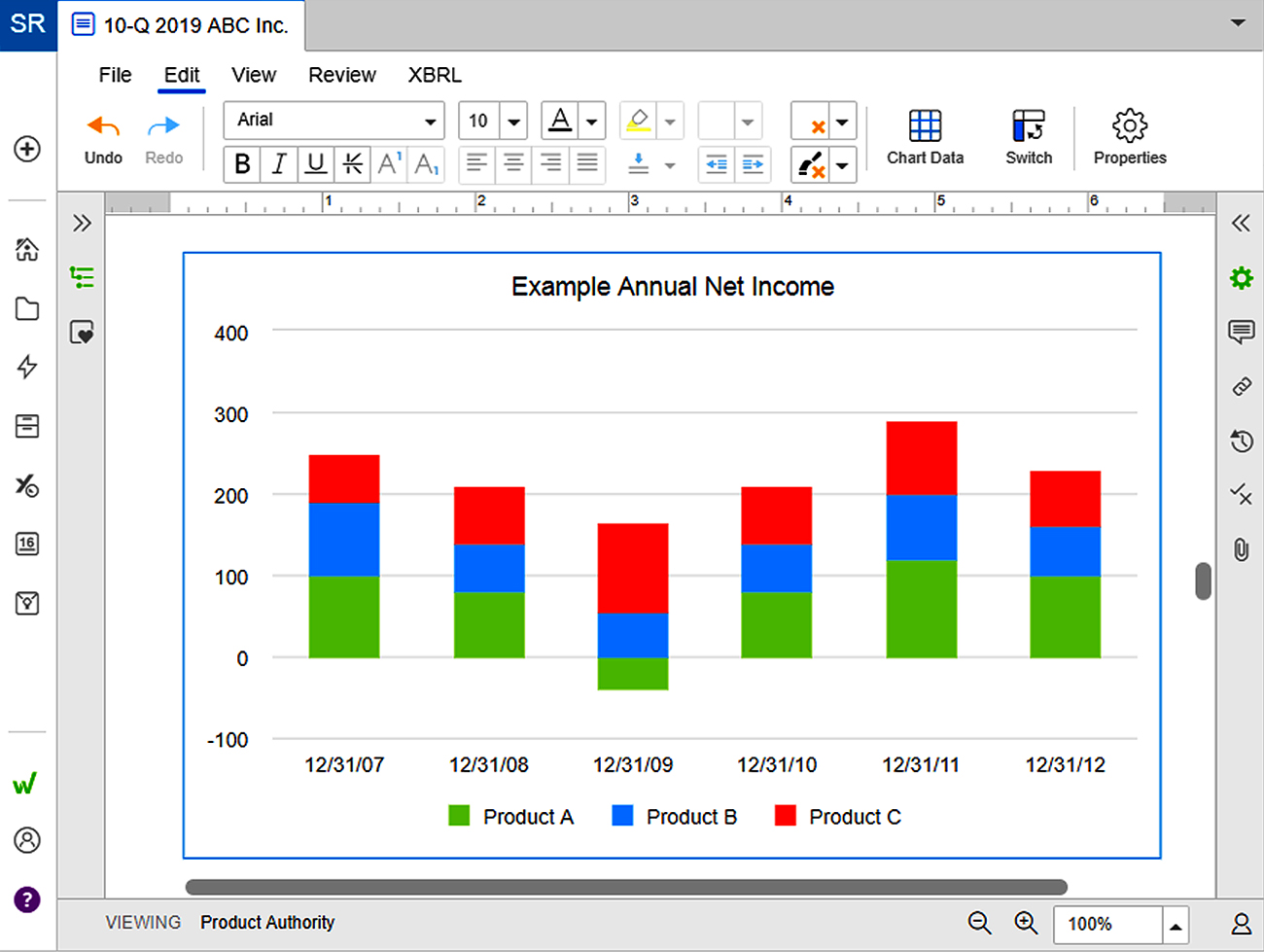

Os gráficos empilhados podem ser horizontais ou verticais. Os gráficos empilhados dividem os dados em constituintes para identificar problemas ou destacar o progresso.

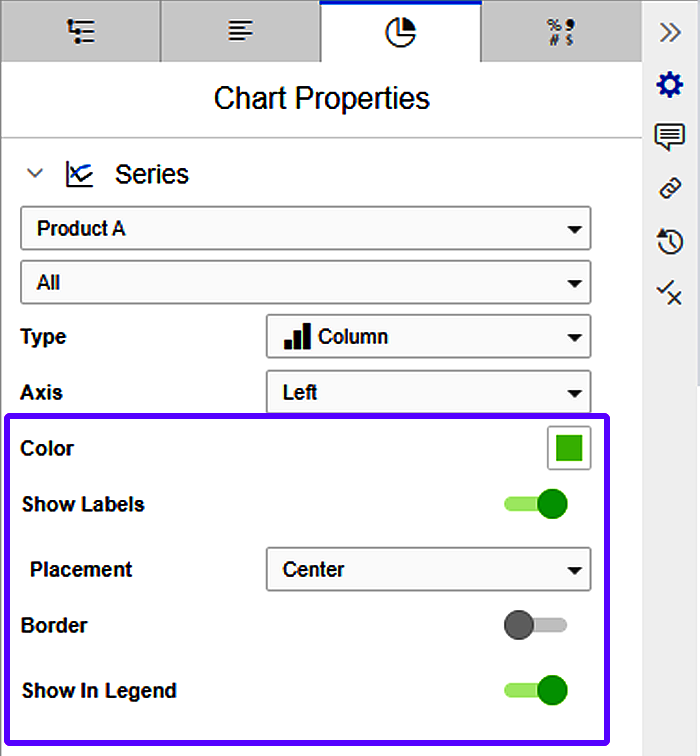

Use o painel “Propriedades do gráfico ” para controlar:
- Largura da coluna
- Cor da coluna
- Cores da borda
- Sobreposição de coluna
- Posições dos rótulos
Mais informações podem ser encontradas no artigo sobre gráficos de colunas, barras e combinados .
Gráficos de pizza e rosca
Os gráficos de pizza e de rosquinha exibem os dados em fatias, em vez de em séries. Os gráficos de pizza e de rosca representam pontos de dados como porcentagens, mostrando uma comparação entre partes e o todo. Um gráfico de rosca é exibido como um anel com um raio interno variável.
As cores, bordas e rótulos das fatias são controlados no painel “Propriedades do gráfico ”. Cada fatia em um gráfico de pizza ou de rosca pode ser formatada individualmente.
Mais informações podem ser encontradas na seção “Gráficos de pizza e de rosca ”.
Gráficos em cascata

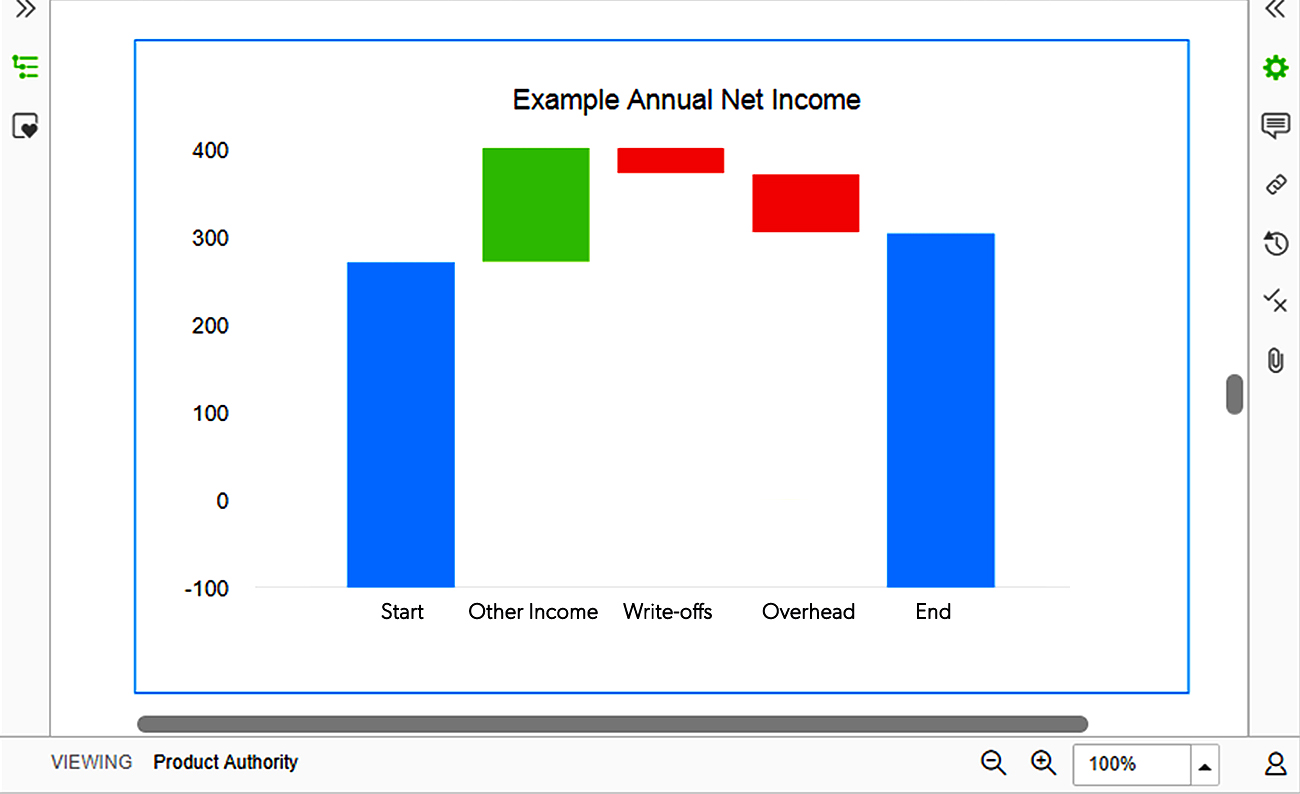

Os gráficos em cascata possuem colunas de valor inicial e final, com colunas flutuantes entre elas. Isso demonstra valores negativos e positivos com impacto sobre os valores inicial e final.
Os gráficos em cascata oferecem a opção de alterar a cor positiva , a cor negativa e a cor do total . Você também pode usar o controle deslizante “Coluna Total” para alterar a coluna final, de modo que seja exibido o valor total ou a variação acumulada.
O caso de uso mais comum para um gráfico em cascata são três colunas totais com as alterações entre elas. Geralmente, são três anos diferentes com comparação de lucros e perdas e uma coluna de ponto médio total.
Mais informações podem ser encontradas na seção “Gráficos em cascata ”.
Gráficos de dispersão e de bolhas
Os gráficos de dispersão e de bolhas são úteis para apresentar dados em duas ou mais dimensões. Os gráficos de dispersão e de bolhas são frequentemente usados para comunicar dados relacionados a processos de gerenciamento de riscos, auditoria e SOX.
Os gráficos de dispersão e de bolhas podem ser usados para ajudar a identificar correlações entre duas variáveis. Isso pode identificar a possível causa principal dos problemas.
As dimensões incluem:
- Rótulos de pontos
- Posição do eixo X
- Posição do eixo Y
- Tamanhos dos pontos
- Formas
- Cores
- Gradientes

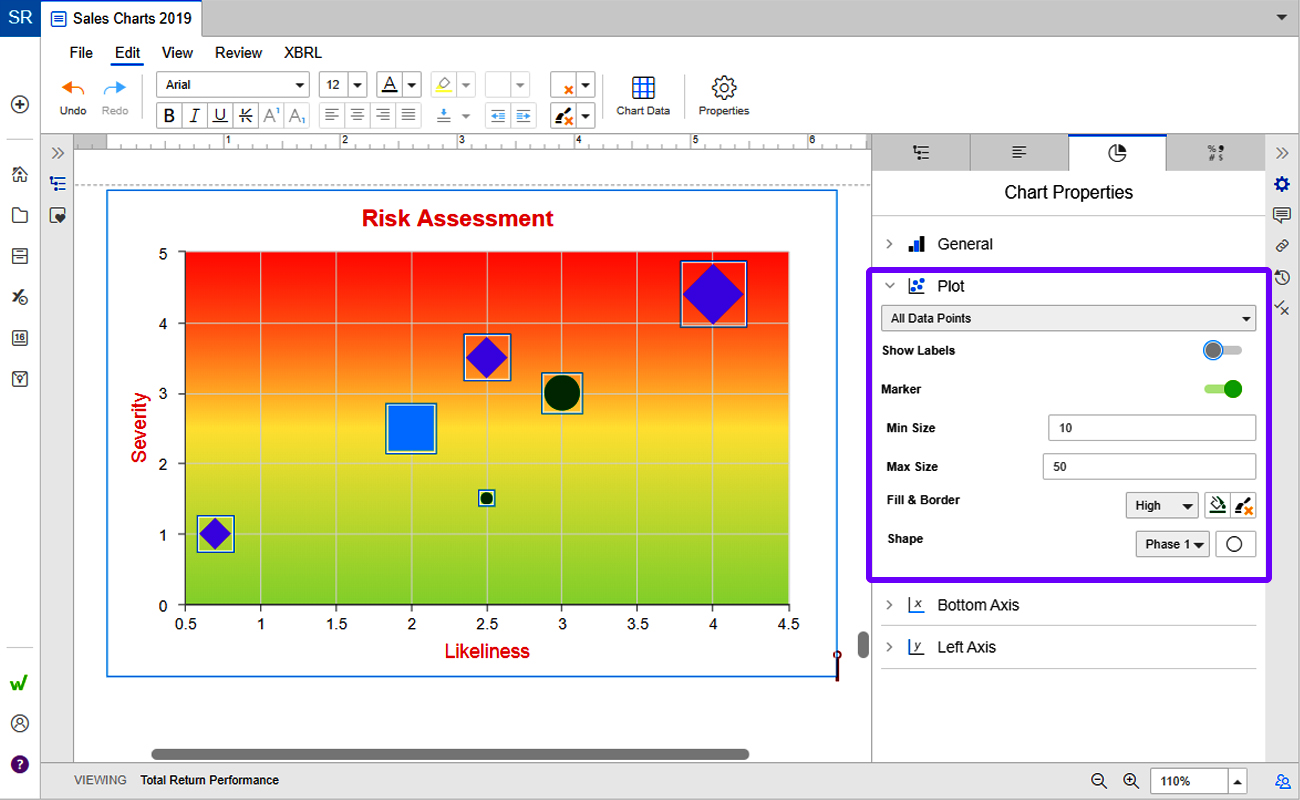

Essas dimensões são controladas a partir da tabela de dados do gráfico e do painel “Propriedades do gráfico ”. O painel “Propriedades do gráfico” permite acessar as configurações “Gerais ” , as configurações de “Traçado” e os eixos “Inferior ” e “Esquerdo ”.
Mais informações podem ser encontradas na seção “Gráficos de dispersão e de bolhas ”.
Verificações de integridade do gráfico

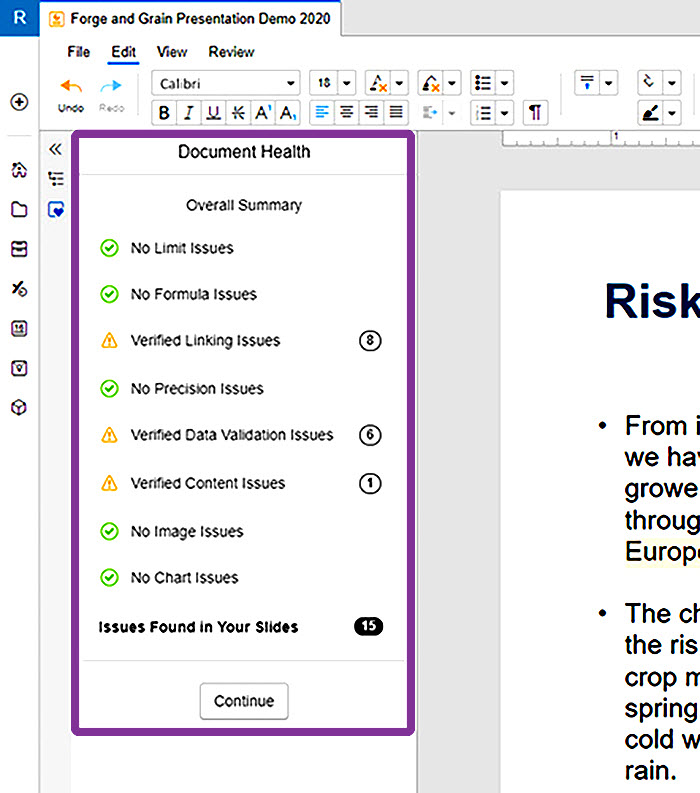

A verificação da integridade dos documentos realiza várias verificações nos prontuários. Você será alertado por meio do relatório Document Health se algum dos itens a seguir for encontrado:
- Rótulos de eixo duplicados
- Células vazias nos dados do gráfico
- Sobreposição de pontos de dados
- Texto não numérico encontrado nos dados do gráfico
- Escalas de exibição mistas usadas nos dados do gráfico
- Ponto de dados cortado da visualização
- Nome da série do gráfico vazio
Saiba mais sobre a integridade dos documentos .
