Kolom- en staafdiagrammen worden gebruikt om verschillende items te vergelijken of veranderingen in de tijd te identificeren. Kolomdiagrammen tonen gegevens in een verticale weergave. Staafdiagrammen geven gegevens horizontaal weer.
Met gestapelde grafieken kunt u de aandacht vestigen op specifieke gegevenssegmenten. Combinatiegrafieken bieden alle weergavemogelijkheden van kolom-, staaf- en gestapelde grafieken, met een extra lijn om een bepaalde trend te benadrukken.

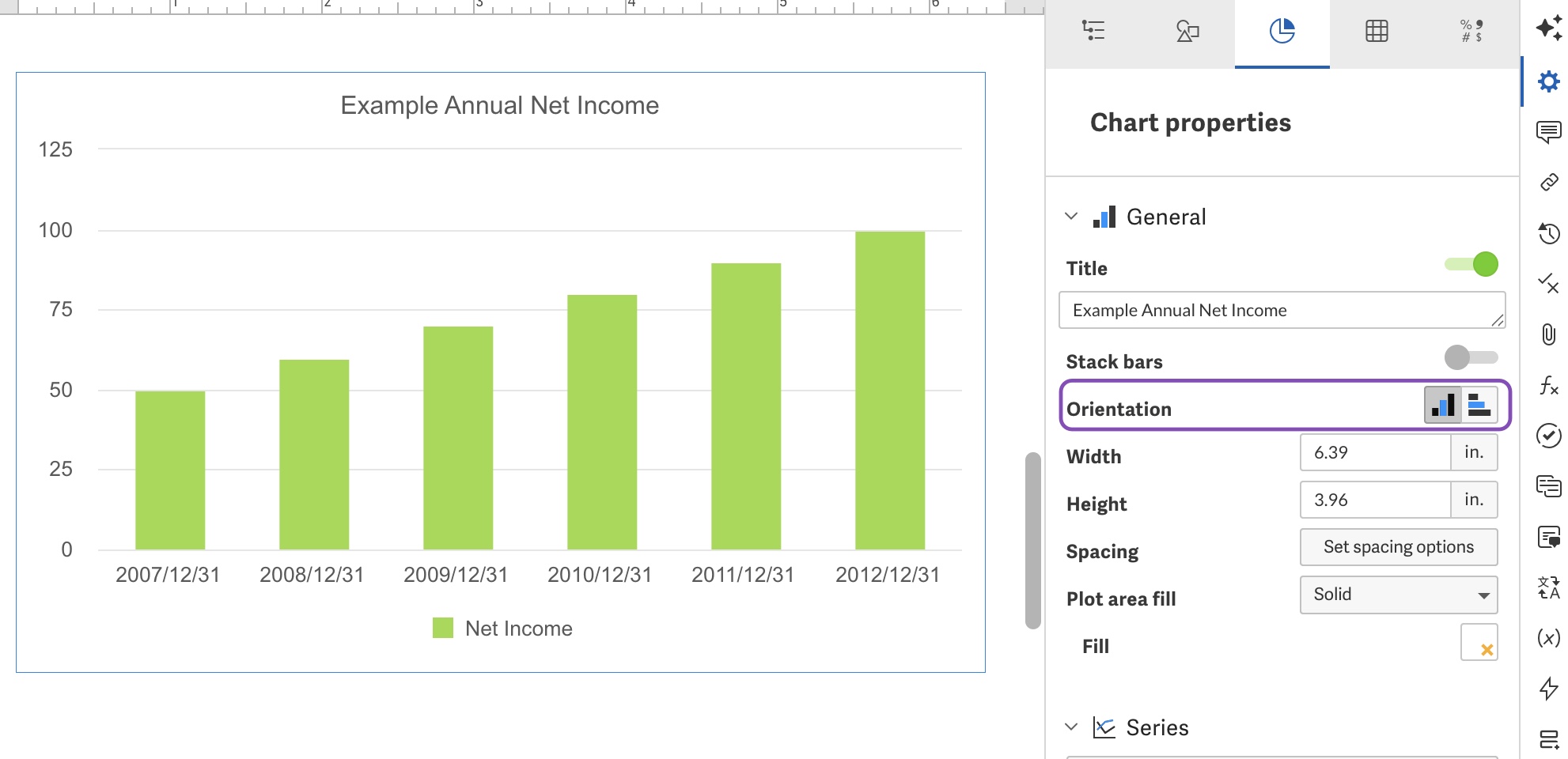

De oriëntatie van kolom-, staaf-, gestapelde en gecombineerde grafieken kan worden gewijzigd van kolom (verticaal) naar staaf (horizontaal). Gebruik de pictogrammen Oriëntatie [ ] in het paneel Grafiekeigenschappen om tussen de twee te schakelen.
Kolom- en groepsafstand

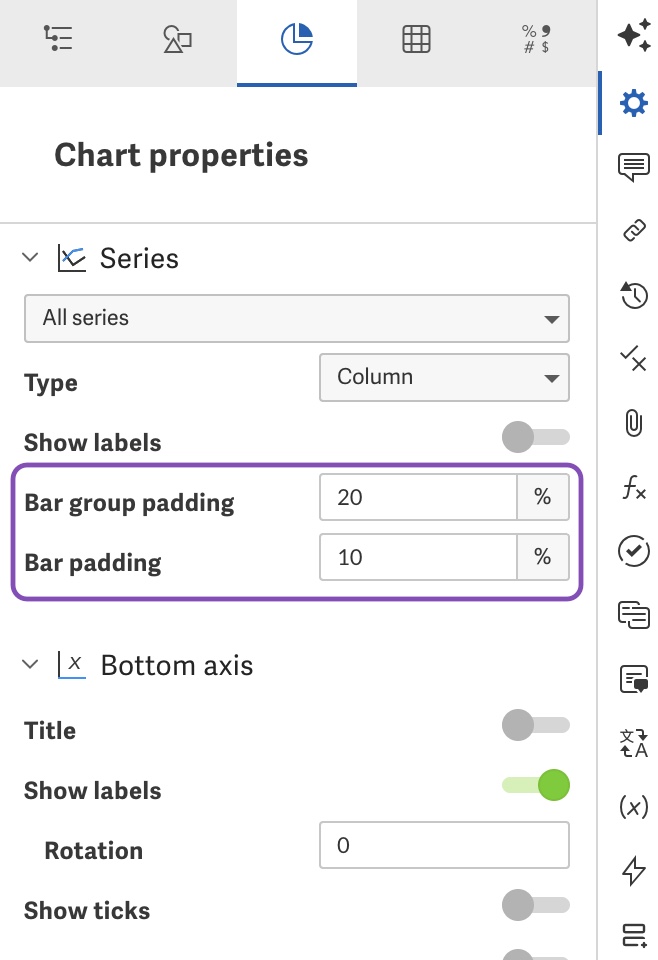

Gebruik het paneel Grafiekeigenschappen om de kolombreedte te regelen. Je vindt de functie Balkvulling in het gedeelte Serie. Als je de instelling voor de stuurvulling verhoogt, wordt de ruimte tussen de stuurstangen groter. De breedte van de balken zelf zal evenredig afnemen.
Omgekeerd, als je de Bar group paddingverkleint, zal de ruimte kleiner worden. De breedte van de balken zal toenemen. De Bar group padding werkt op een vergelijkbare manier. Je kunt de afstand vergroten of verkleinen om de gewenste weergave te krijgen.
Opmerking: Overlappende balken kunnen worden gemaakt met behulp van negatieve opvulwaarden.

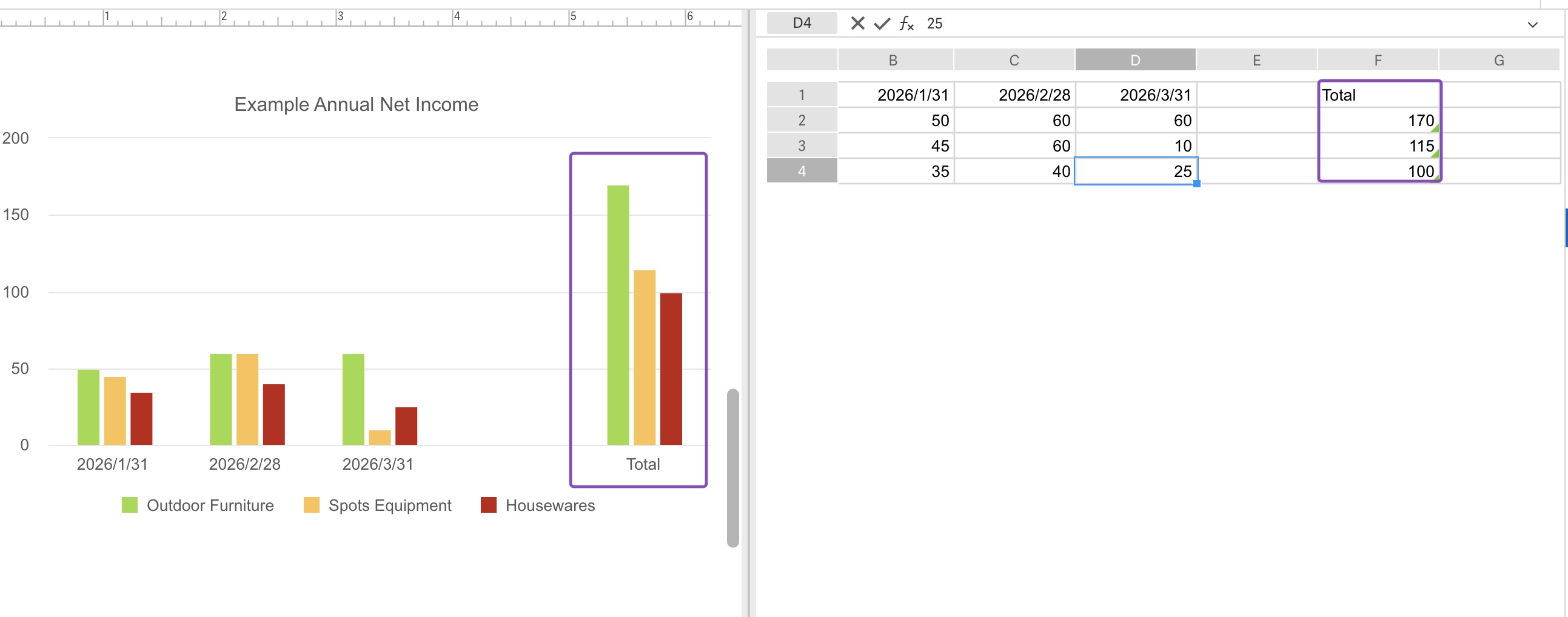

Je kunt ook kolommen invoegen om totalen weer te geven. Dit zou bijvoorbeeld alle vier kwartalen van een jaar kunnen weergeven. Om totalenkolommen in te voegen:
- Voeg eerst een lege kolom in om de gegevens voor het jaartotaal te scheiden van de gegevens voor de kwartalen. Hierdoor ontstaat er ruimte in de grafiek.
- Maak een kolom aan voor de jaartotalen.
- Gebruik een SOM-formule in elke cel in de kolom Totaal.
Een serie aanpassen
Om een reeks aan te passen:
- Selecteer de reeks in de grafiek of gebruik het vervolgkeuzemenu in het paneel Grafiekeigenschappen.

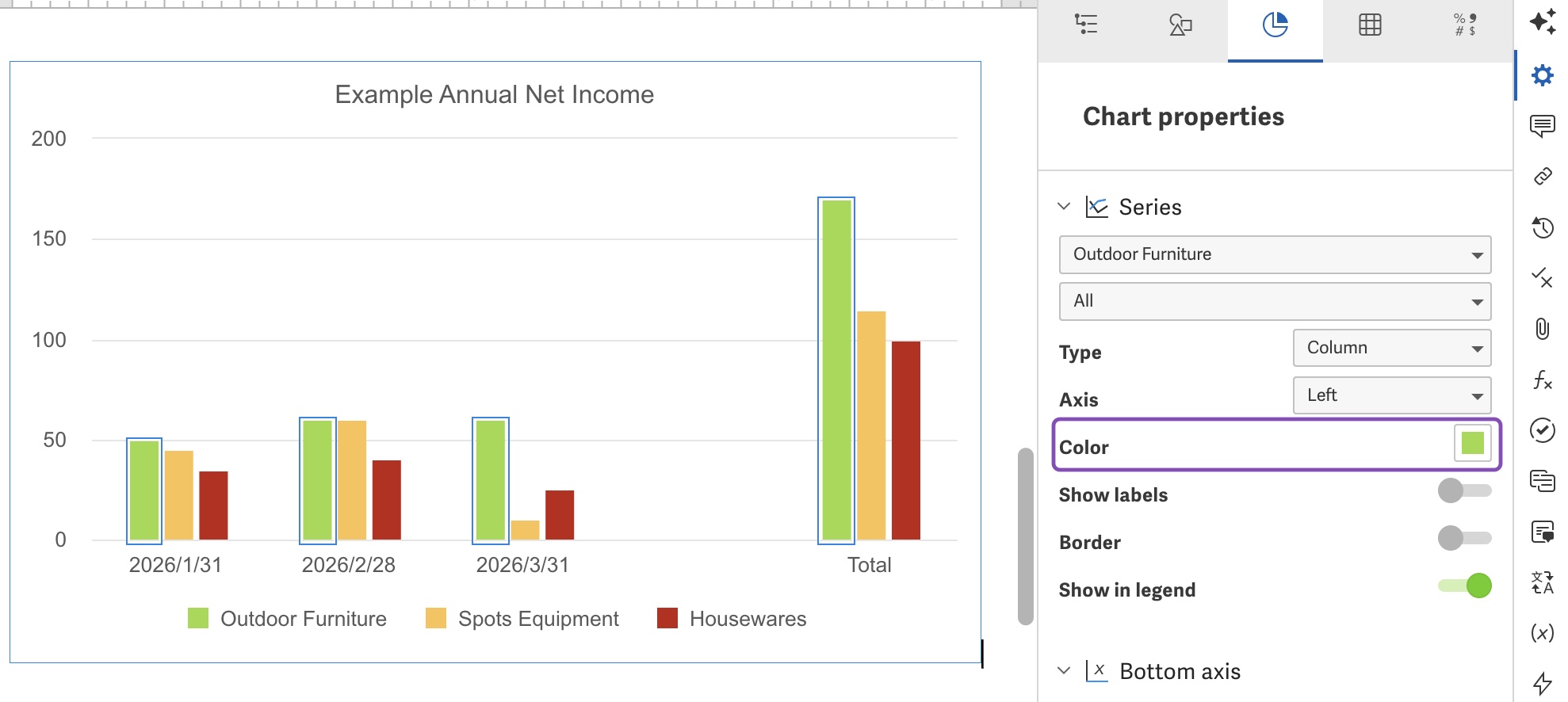

- Klik op het vierkantje voor Kleur om de kleur van de kolom of balk aan te passen met behulp van de kleurenkiezer.
- Schakel de Rand schuifregelaar in om de randen van de kolommen of balken aan te passen.Gebruik het invoerveld om de dikte van de rand in te stellen. Klik op het pictogram Lijnrand om de kleur van de kolom- of balkrand te wijzigen.

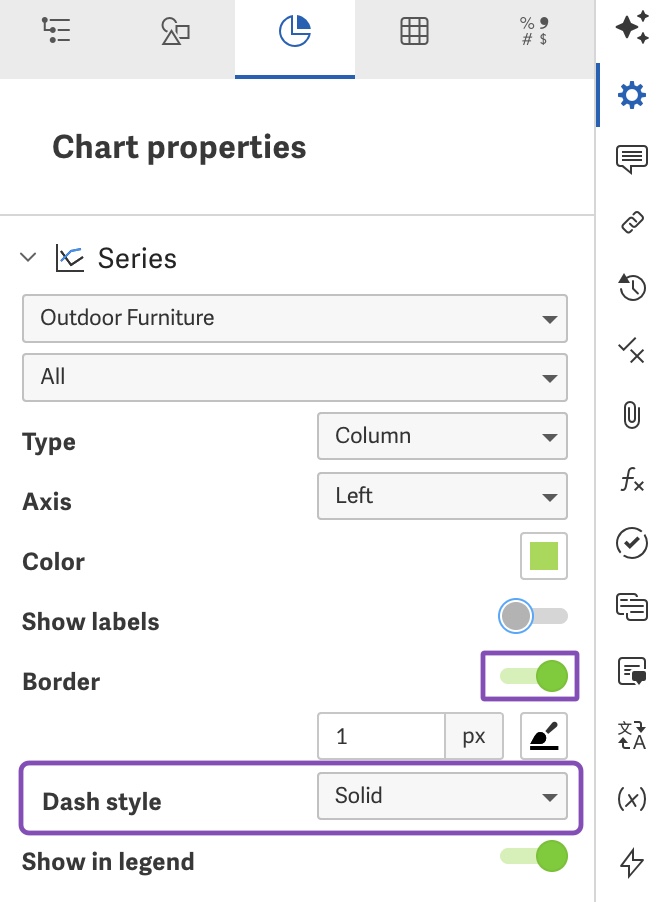

- Kies de Dash-stijl in het下拉菜单.

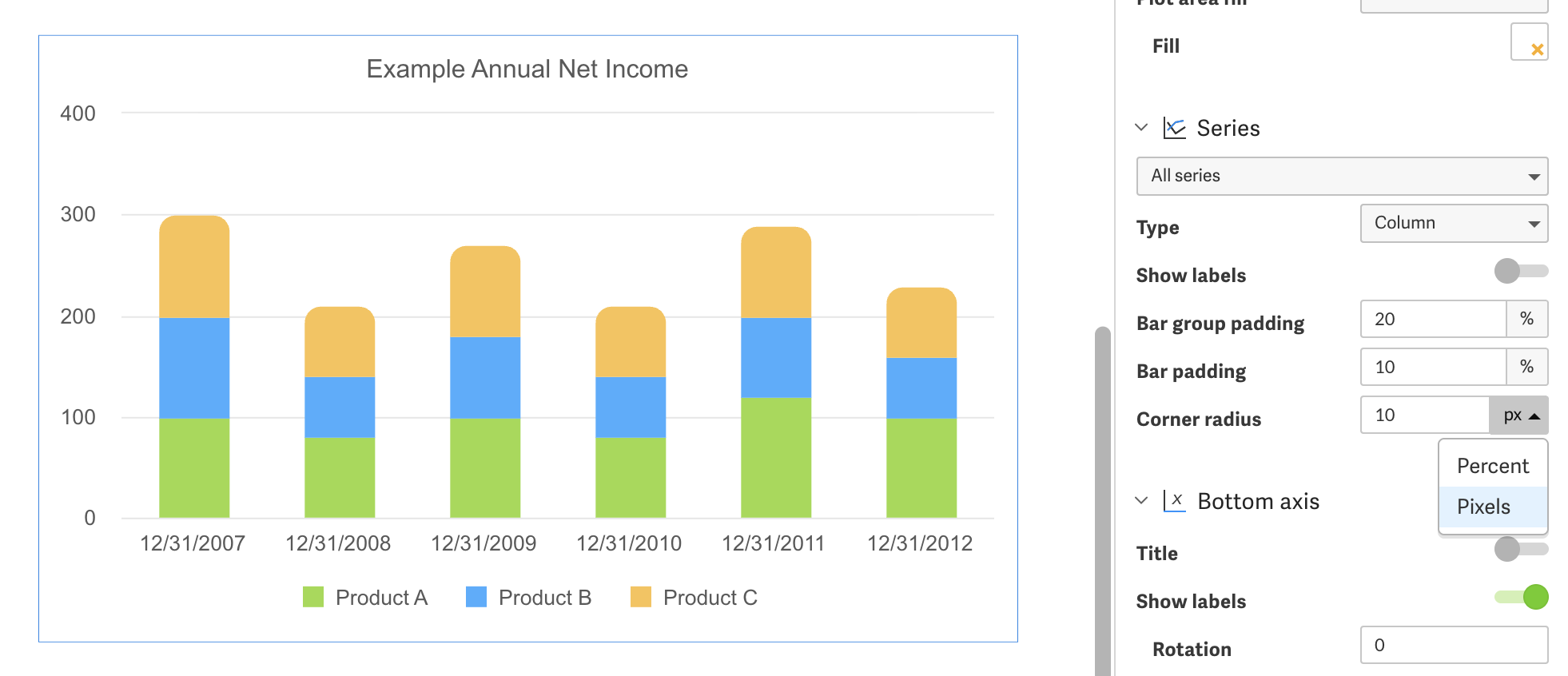

Je kunt ook de hoeken van de kolommen of balken in de grafiek aanpassen. Ga onder Serienaar Hoekradius om de radius van de hoeken aan te passen.

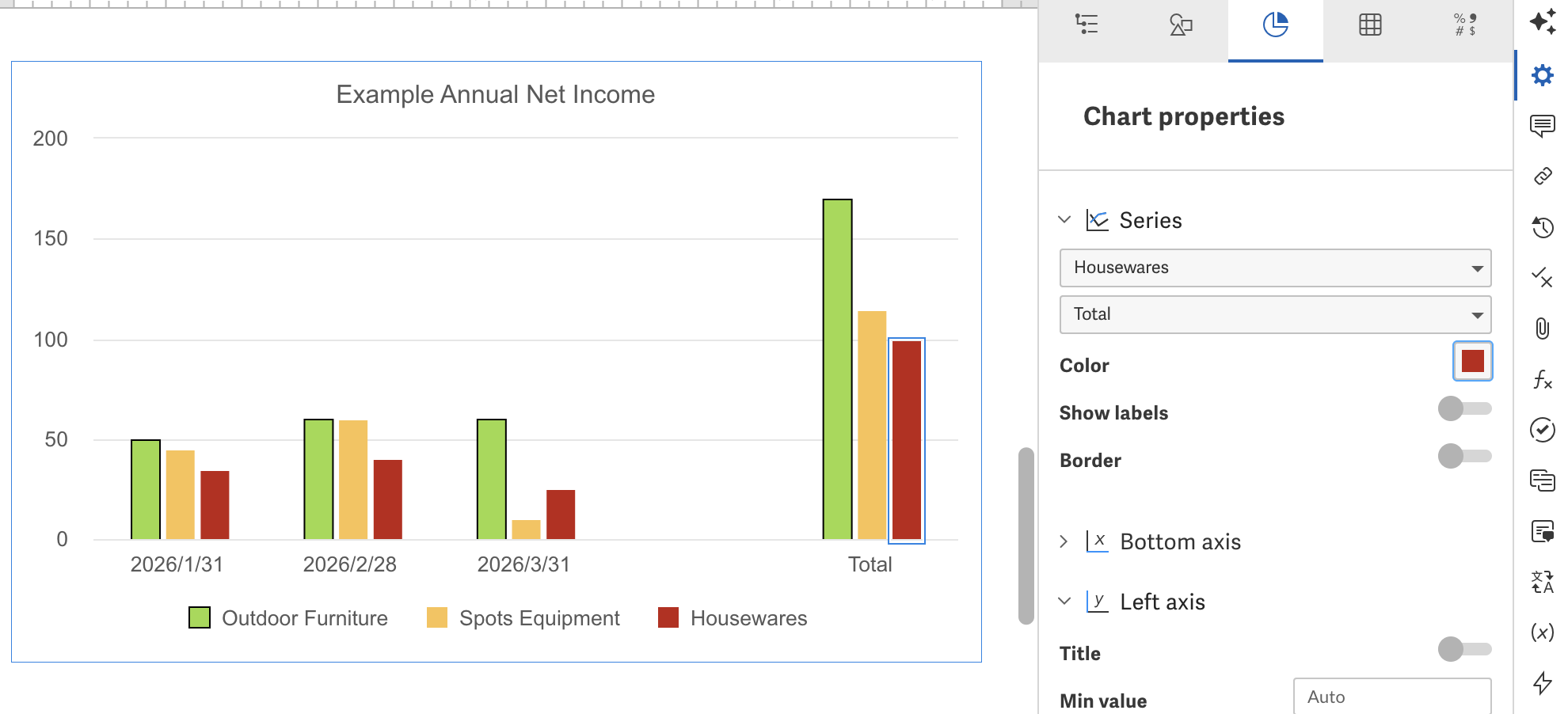

Een enkele kolom of balk aanpassen
Om een enkele kolom of balk aan te passen:
- Selecteer de reeks in de grafiek of gebruik het eerste keuzemenu onder Reeks.
-
Selecteer vervolgens de gewenste kolom of balk in de grafiek of gebruik het tweede keuzemenu.
Tip: Je
kunt ook dubbelklikken op een specifieke balk in de grafiek om deze te selecteren. - Pas de kleur en de rand aan in het paneel Grafiekeigenschappen.

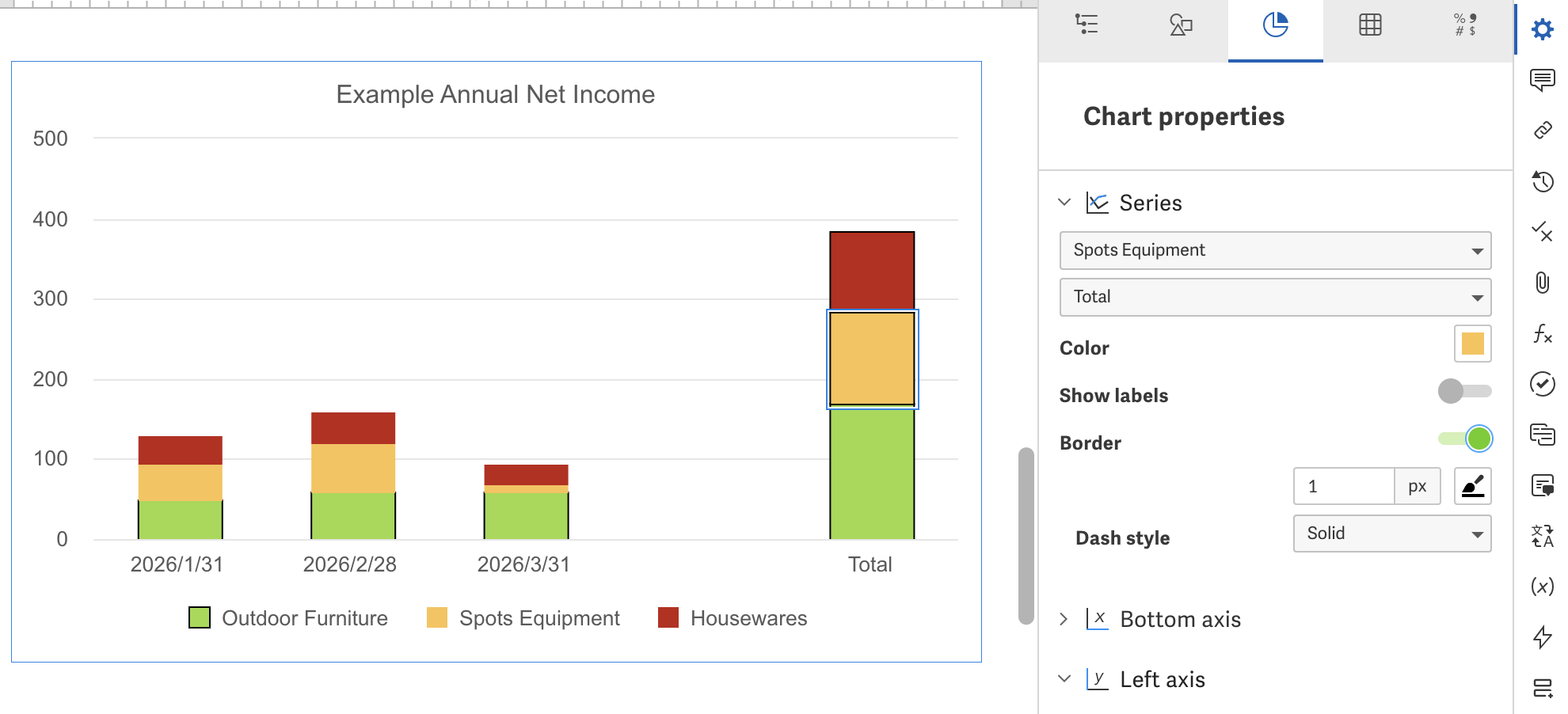

Om een rand te maken voor een kolom of segment van een gestapeld kolom- of staafdiagram:
- Selecteer de kolom, het segment of het gedeelte van een gestapelde kolom of staaf in de grafiek.
- Gebruik de schakelaar om de Rand functie in te schakelen.
- Voer een getal in voor de randbreedte in pixels.
- Gebruik het pictogram Lijnkleur om een kleur te kiezen.
Opmerking: Wanneer u een kader rond een kolom, balk of een gedeelte van een gestapeld diagram maakt, wordt er ook een kader rond die waarde in de legenda gemaakt voor gemakkelijke herkenning.
Voor meer informatie over het aanpassen van grafieken, zie de volgende artikelen: Grafiektekst opmaken,
Grafiekweergave aanpassen, Grafieklegenda'sen Posities van grafieklabels.

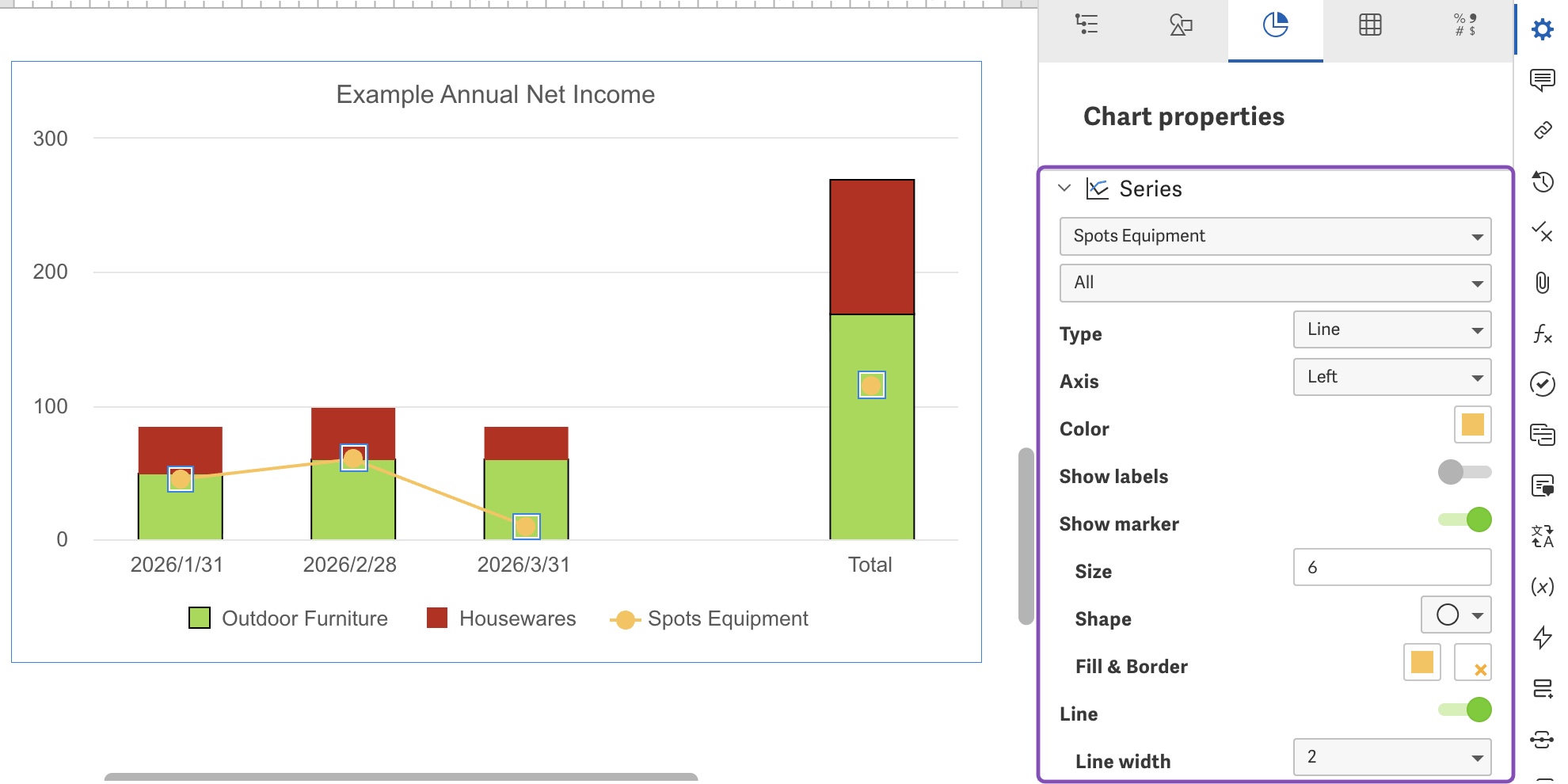

Combinatiegrafieken
Combinatiegrafieken bieden alle weergavemogelijkheden van kolom-, staaf- en gestapelde grafieken, met een extra lijn om een bepaalde trend te benadrukken. Combinatiegrafieken kunnen worden aangepast door te werken met de kolommen, de lijnen of beide.
Gebruik het paneel Grafiekeigenschappen om de kolomkleuren, randen en labelposities te wijzigen. Selecteer vervolgens de lijn waarmee u wilt werken en pas de lijnkleur, markeringen en lijnstijl aan.
