Utilisez le bon graphique pour accroître l'efficacité de vos communications professionnelles. Workiva propose une variété de graphiques pour différents objectifs. Tous les graphiques peuvent être exportés sous forme de fichiers PNG ou JPEG.
Les graphiques à lignes et à aires affichent les modifications au fil des heures. Les graphiques en colonnes et en barres comparent différents éléments. Les graphiques en secteurs et en beignets représentent les données sous forme de pourcentages. Les graphiques en cascade mettent l'accent sur l'impact des valeurs initiales. Les graphiques en nuage de points et les graphiques à bulles affichent les multiples dimensions des données.
Graphiques linéaires et de surface

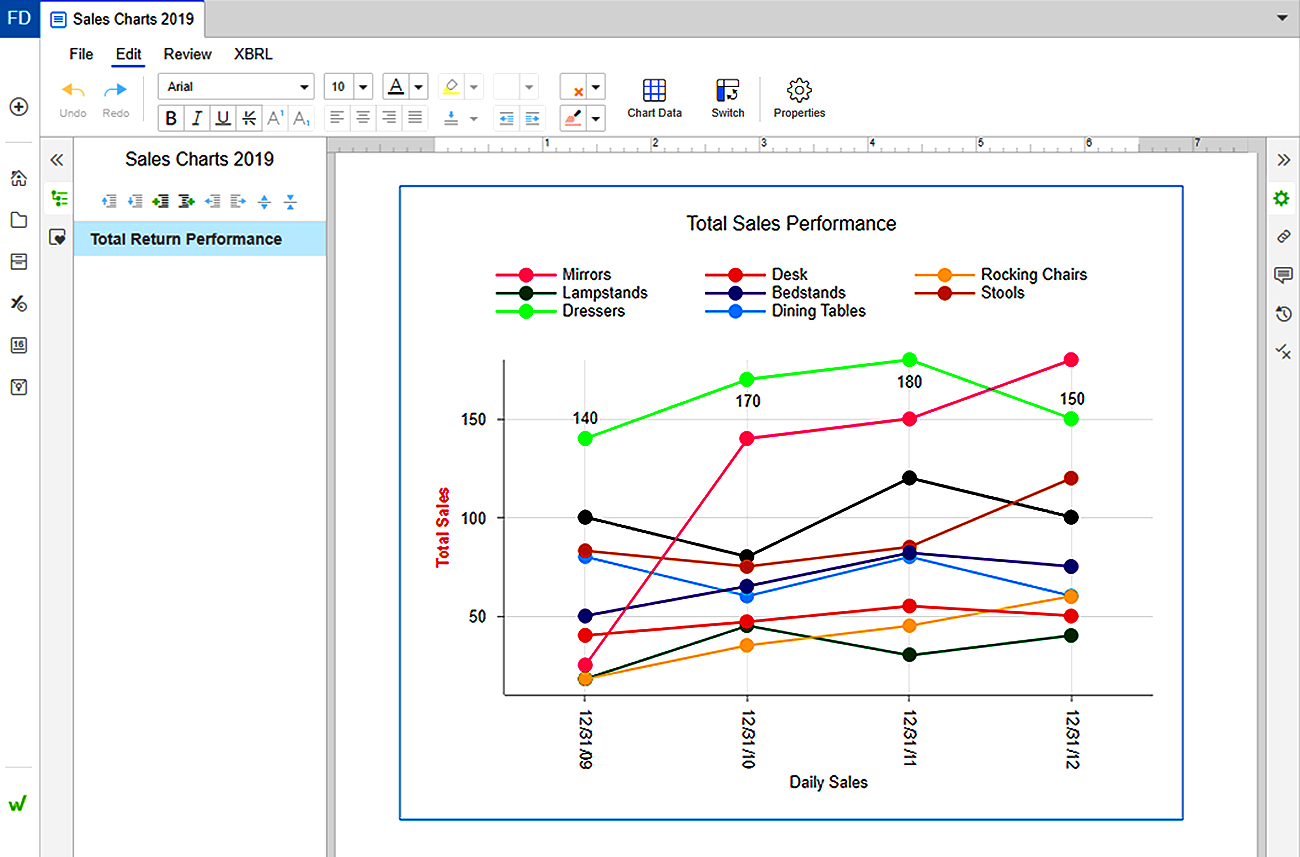

Les graphiques des lignes et et de la zone affichent des modifications au fil des heures. Les graphiques linéaires illustrent les modifications d'une tendance spécifique pour un seul groupe de données. Les mesures sont indiquées par des marqueurs et jointes par des segments de ligne droite.

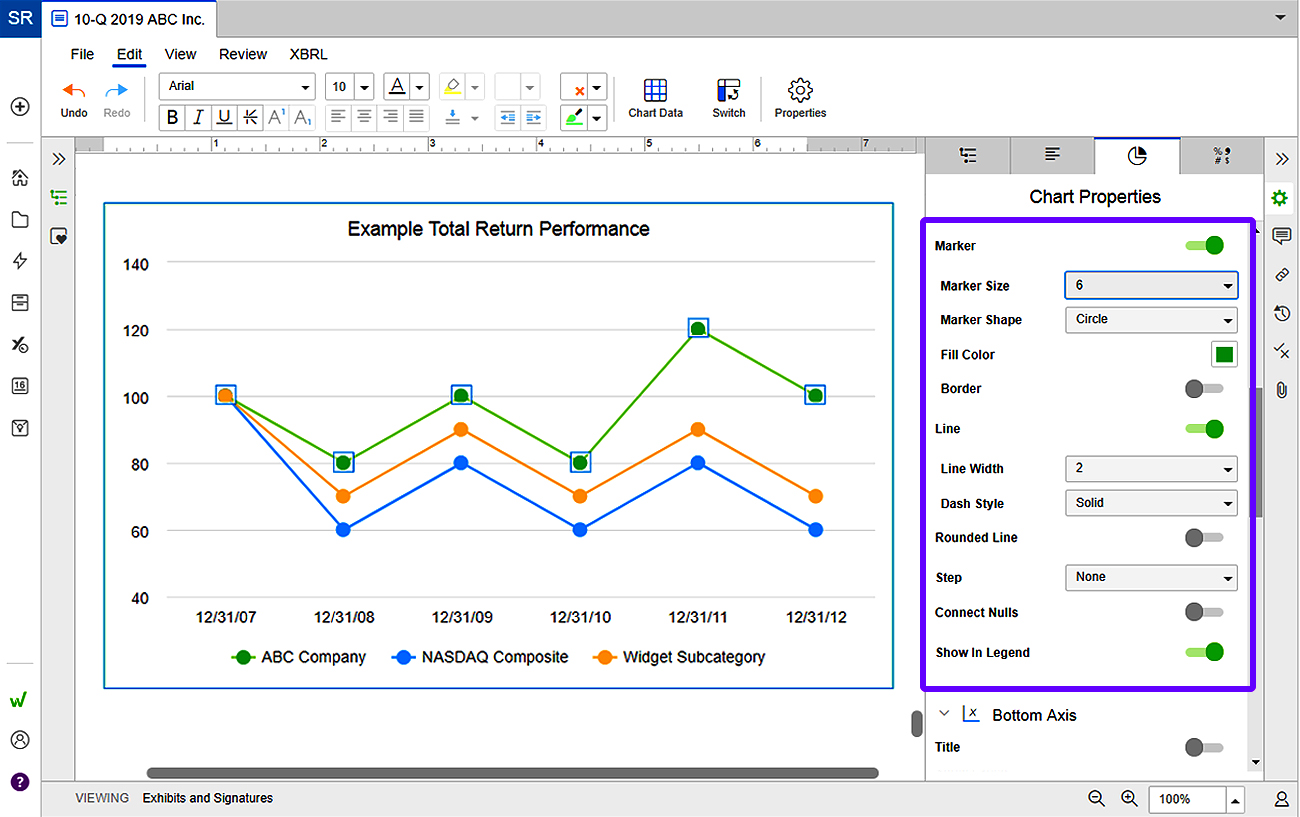

La taille, la forme, les couleurs de remplissage et les bordures des marqueurs sont hautement personnalisables. Pour ajuster ces options, cliquez avec le bouton droit de la souris sur votre graphique et choisissez Chart Properties .

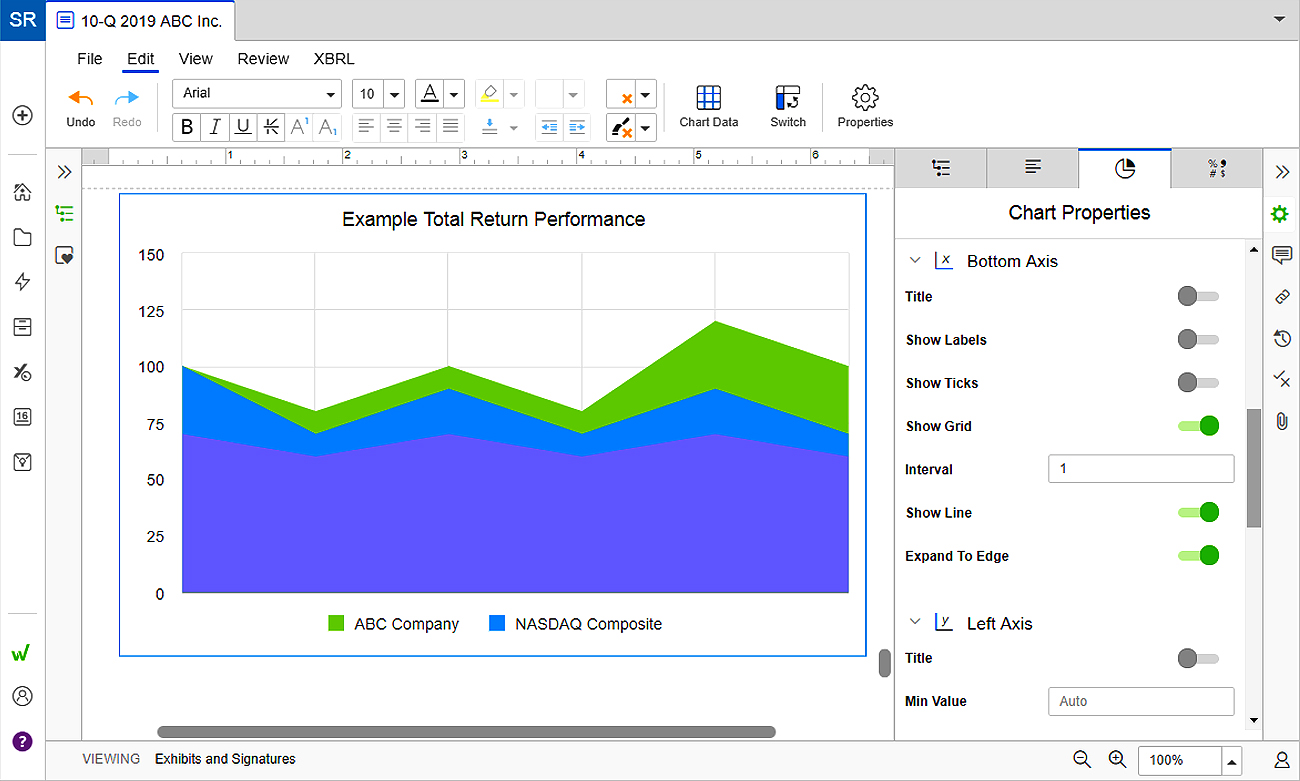

Un graphique de surface permet de comparer deux ou plusieurs quantités. Les graphiques à aires mettent en évidence les modifications des valeurs à l'aide de couleurs de remplissage.
Vous pouvez personnaliser davantage le remplissage du graphique en utilisant le paramètre Opacity dans le panneau Chart Properties . Vous pouvez ainsi créer des zones plus ou moins transparentes dans votre graphique.
De plus amples informations sont recherchées dans l'article Cartes de lignes et de surfaces .
Graphiques à colonnes, à barres et combinés
Les graphiques en colonnes et Barres sont utilisés pour comparer différents éléments ou identifier des modifications dans le temps. Les graphiques en colonnes présentent un affichage vertical des données. Les graphiques en barres mettent en forme les données de manière horizontale.

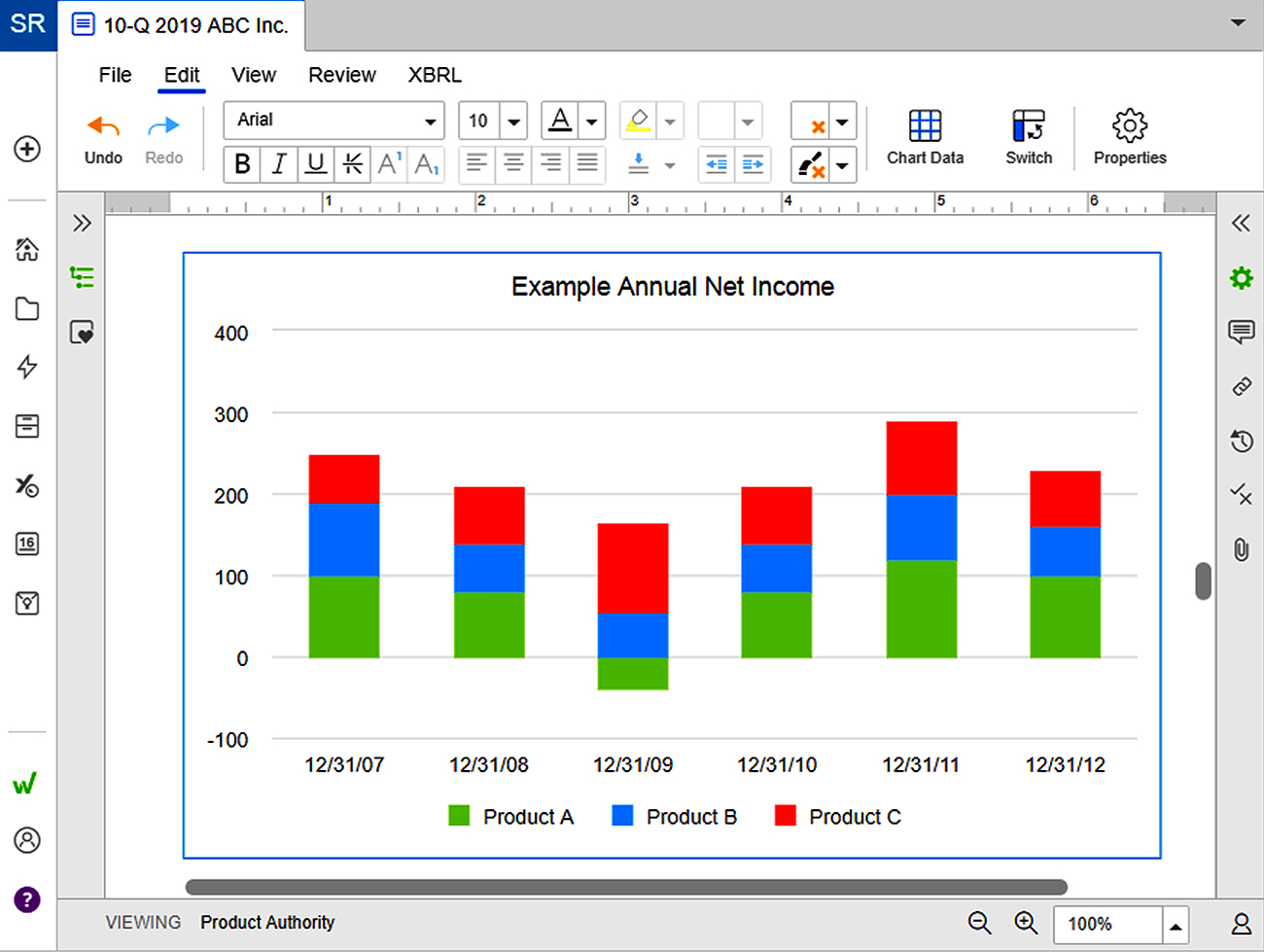

Les graphiques empilés peuvent être horizontaux ou verticaux. Les graphiques empilés décomposent les données en éléments constitutifs afin d'identifier les problèmes ou de mettre en évidence les cours.

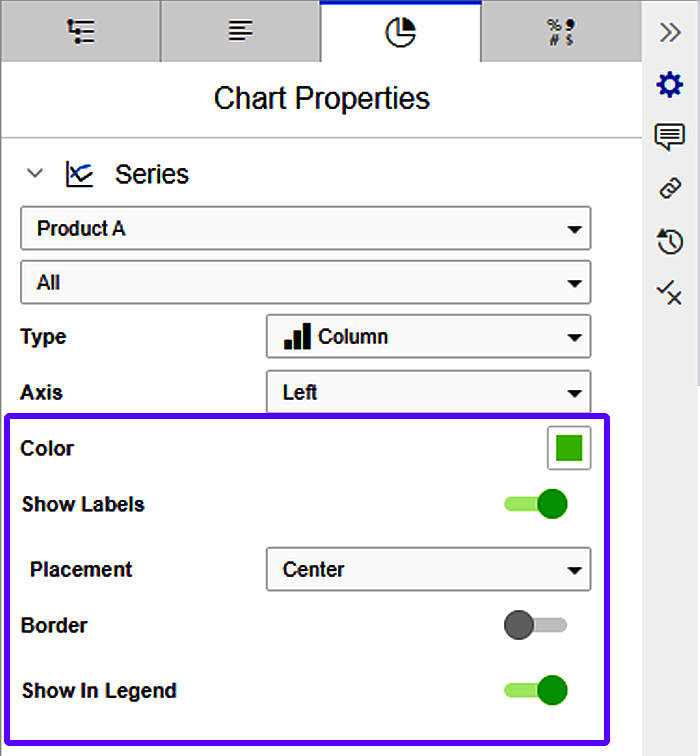

Utilisez le panneau Chart Properties pour contrôler :
- Largeur de colonne
- Couleur de la colonne
- Couleurs de la bordure
- Chevauchement des colonnes
- Position des étiquettes
De plus amples informations sont recherchées dans l'article Graphiques à colonnes, à barres et combinés .
Graphiques en secteurs et en beignets

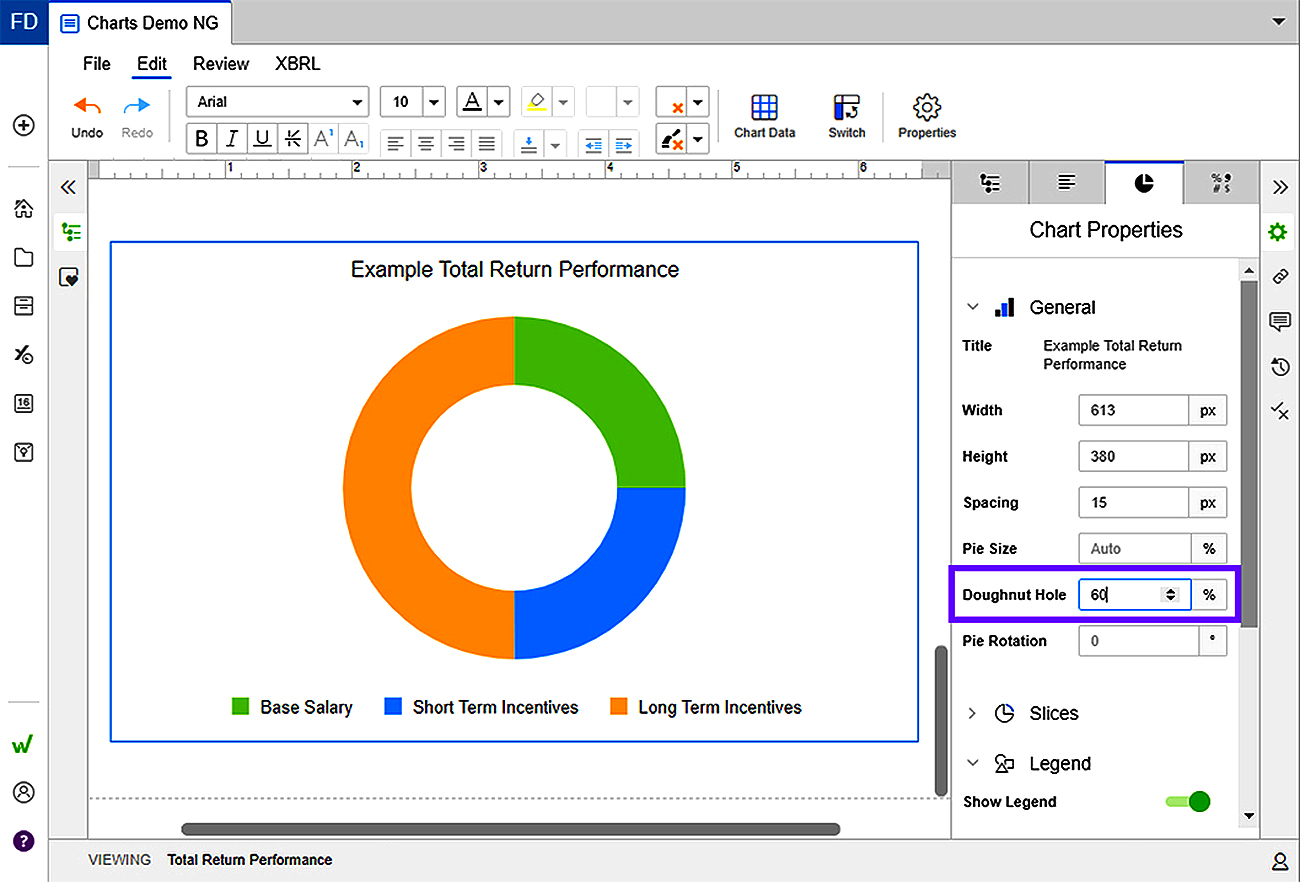

Les graphiques Pie et Doughnut affichent les données en tranches plutôt qu'en séries. Les graphiques en secteurs et en beignets représentent les données sous forme de pourcentages, affichant une comparaison entre les parties et le tout. Un graphique en forme de beignet s'affiche sous la forme d'un anneau dont le rayon intérieur est variable.
Les couleurs, les bordures et les étiquettes des secteurs sont contrôlées à partir du panneau Chart Properties . Chaque secteur d'un graphique en secteurs ou en beignets peut être mis en forme individuellement.
De plus amples informations sont recherchées à l'adresse suivante : Graphiques en secteurs et en beignets.
Graphiques en cascade

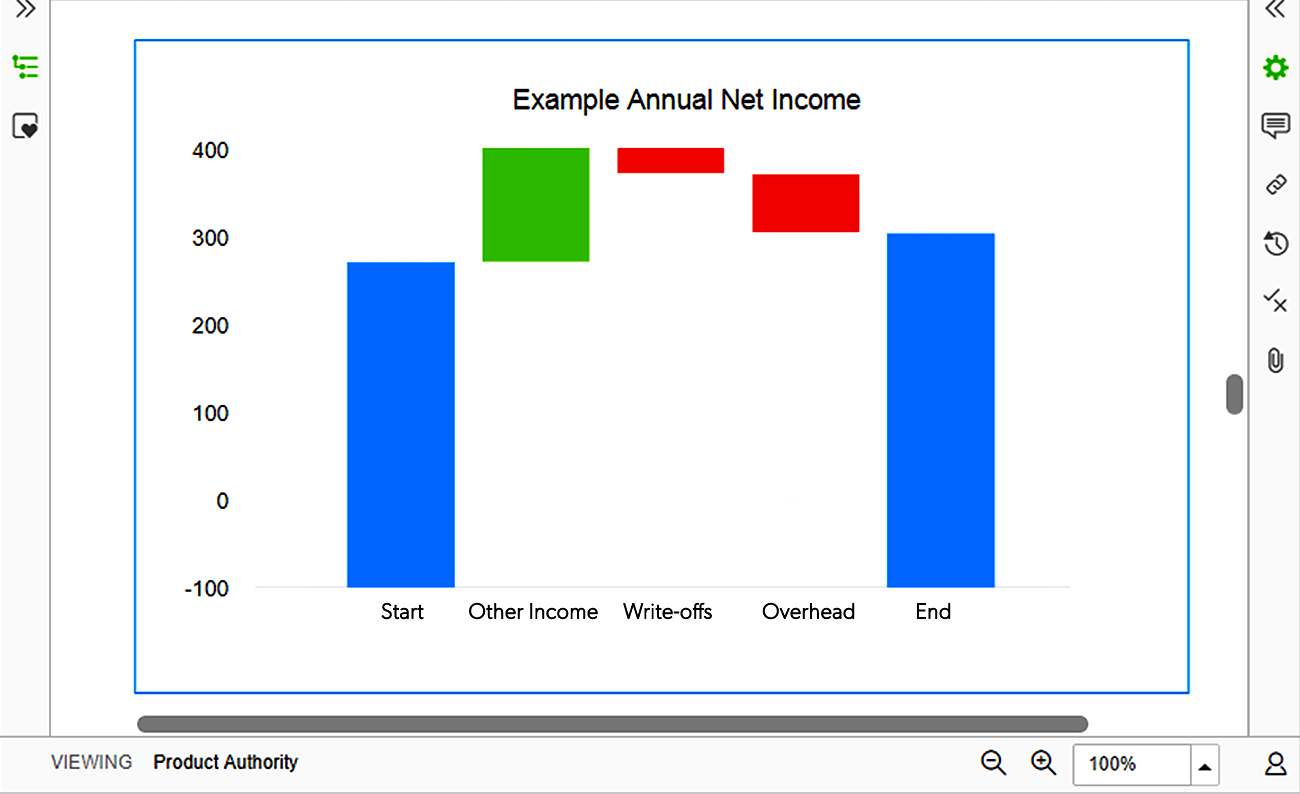

Les graphiques en cascade comportent des colonnes de valeurs initiales et finalisées avec des colonnes flottantes entre les deux. Cela démontre des valeurs négatives et positives ayant un impact sur les valeurs initiales et finalisées.
Les graphiques en cascade incluent l'option de modifier la couleur positive ( ), la couleur négative ( ) et la couleur totale ( ). Vous pouvez également utiliser le curseur Total Column pour modifier la colonne finale de manière à représenter soit une valeur totale, soit la variation cumulée.
Le cas le plus courant d'utilisation d'un graphique en cascade est celui de trois colonnes totales avec les modifications entre elles. Il s'agit souvent de trois années différentes, avec une comparaison des profits et des pertes et une colonne de total à mi-parcours.
De plus amples informations sont recherchées sur Les graphiques en cascade.
Graphiques de dispersion et à bulles

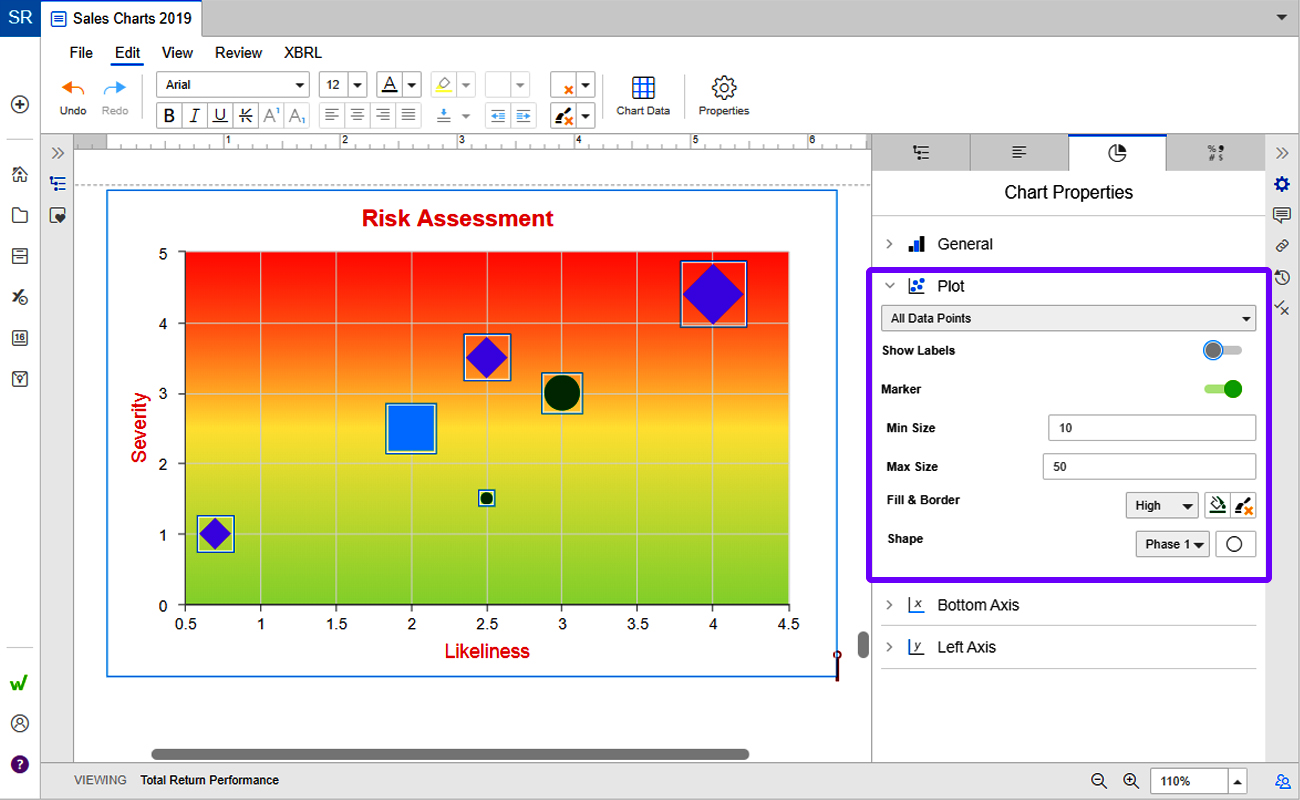

Les graphiques en nuage de points et Bulle sont utiles pour afficher deux dimensions ou plus pour les données. Les graphiques en nuage de points et les graphiques à bulles sont souvent utilisés pour communiquer des données relatives aux processus de gestion des risques, d'audit et de SOX.
Les graphiques en nuage de points et les graphiques à bulles peuvent être utilisés pour aider à identifier les corrélations entre deux variables. Cela permet d'identifier la cause première potentielle des problèmes.
Les dimensions incluent :
- Étiquettes des points
- Position de l'axe X
- Position de l'axe Y
- Taille des points
- Formes
- Couleurs
- Dégradés
Ces dimensions sont contrôlées à partir de la table de données du graphique et du panneau Chart Properties . Le panneau Propriétés du graphique permet d'accéder aux propriétés suivantes : Paramètres généraux , Paramètres de tracé , Axe du bas et Axe de gauche .
De plus amples informations sont recherchées à l'adresse suivante : Graphiques de dispersion et à bulles.
Contrôles de santé/intégrité des graphiques

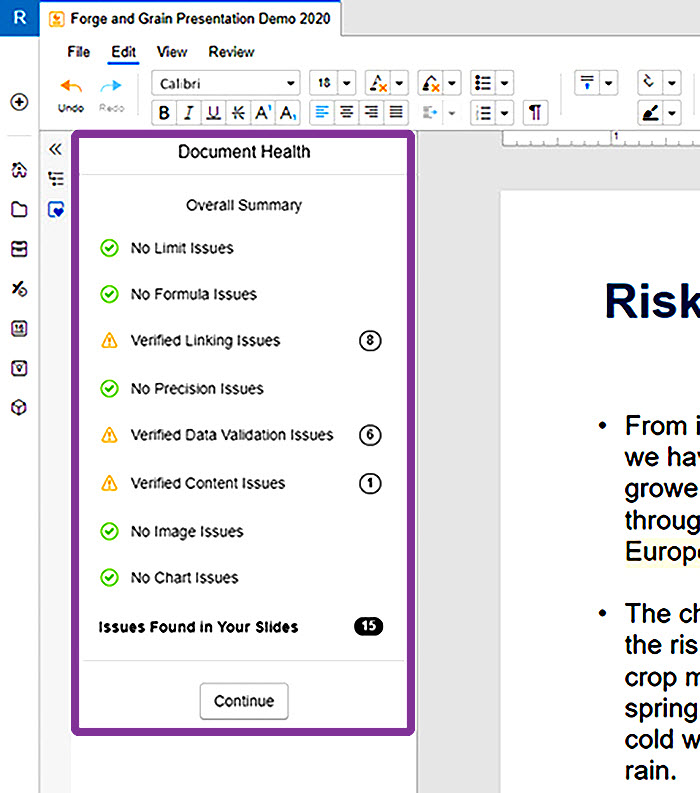

Document Santé/intégrité effectue plusieurs contrôles sur les graphiques. Le rapport sur la santé/intégrité du document vous alertera si l'un des éléments suivants est recherché :
- Étiquettes d'axe dupliquées
- Cellules vides dans les données d'un graphique
- Chevauchement des points de données
- Texte non numérique recherché dans les données du graphique
- Échelles affichées mixtes utilisées dans les données du graphique
- Point de données coupé de l'affichage
- Nom vide de la série de graphiques
En savoir plus sur Document santé/intégrité.
