Les diagrammes en colonnes et en barres sont utilisés pour comparer différents éléments ou identifier des changements dans le temps. Les graphiques en colonnes présentent un affichage vertical des données. Les diagrammes à barres formatent les données horizontalement.
Les graphiques empilés permettent d'attirer l'attention sur des segments spécifiques de données. Les graphiques combinés offrent toutes les possibilités d'affichage des graphiques à colonnes, à barres et empilés, avec une ligne supplémentaire pour mettre en évidence une tendance particulière.

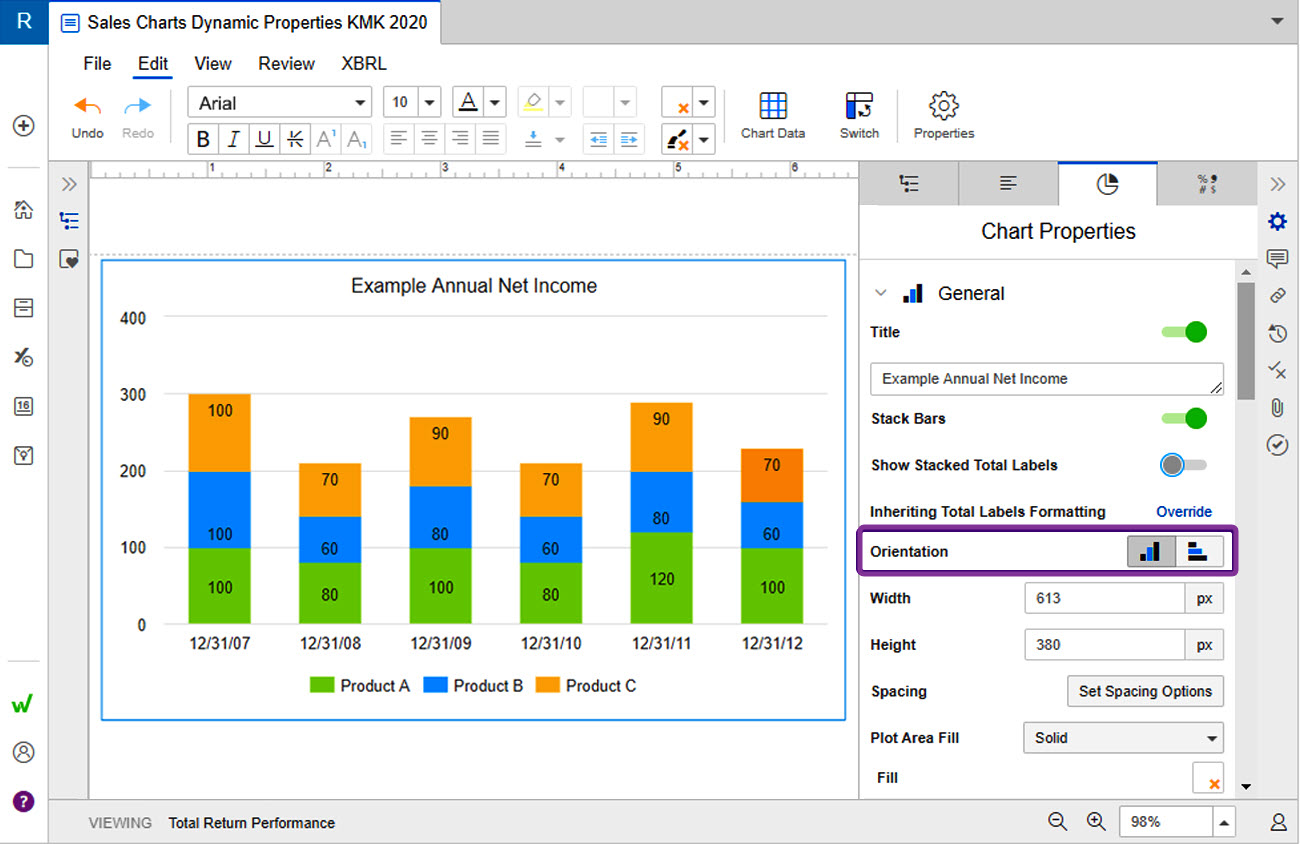

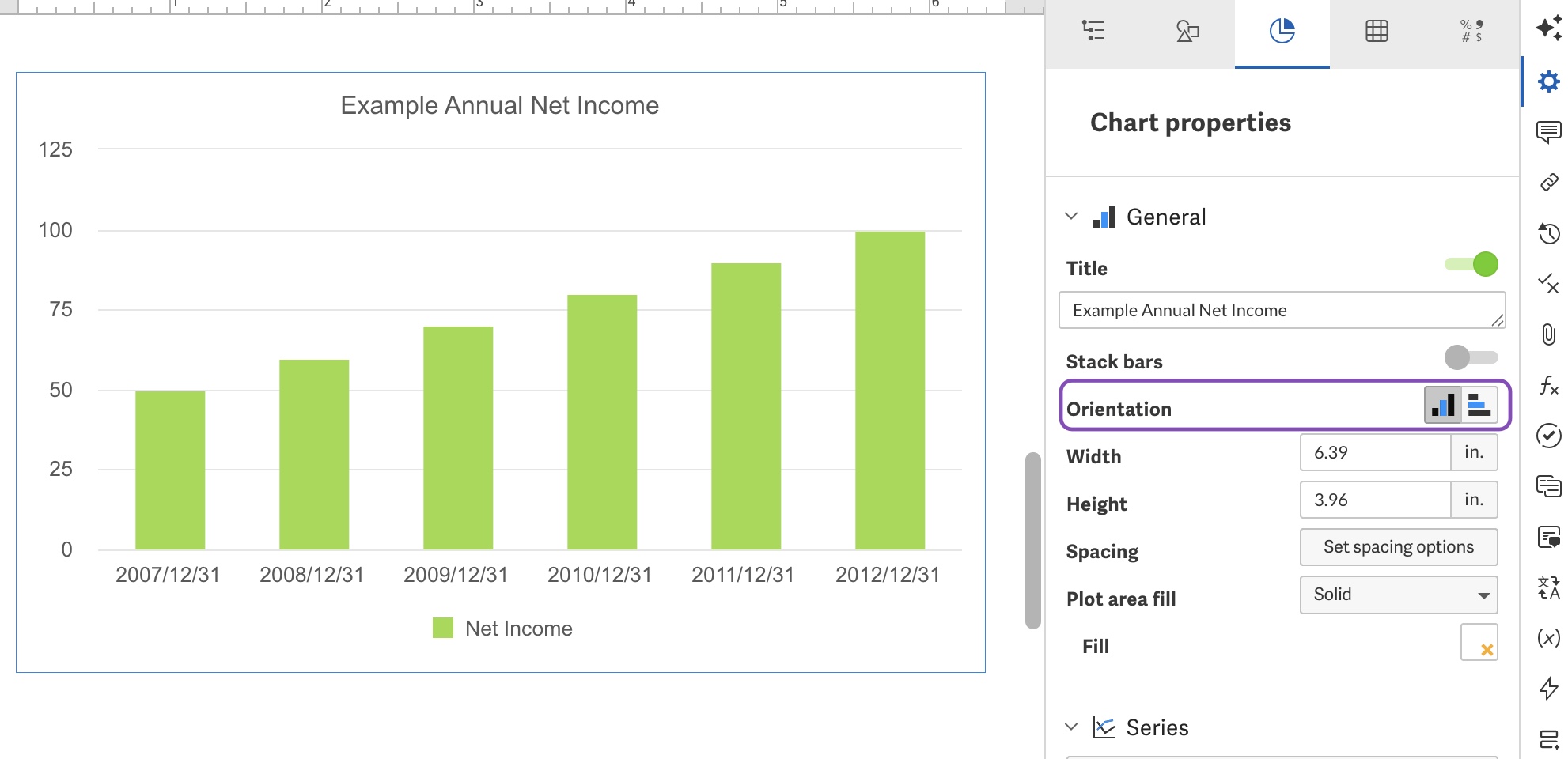

L'orientation des graphiques à colonnes, à barres, empilés et combinés peut passer de colonne (verticale) à barre (horizontale). Utilisez les icônes Orientation [ ] dans le panneau Chart Properties pour passer de l'un à l'autre.

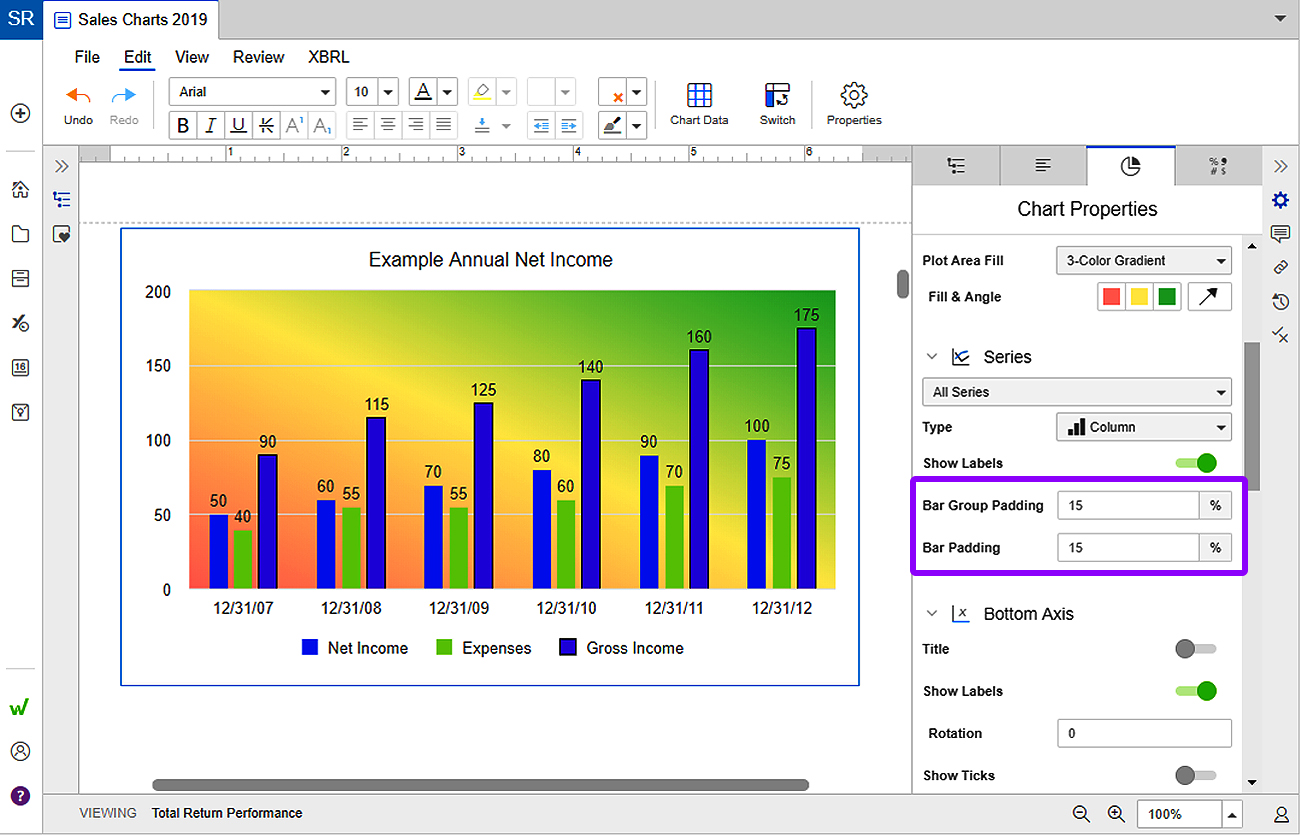

Espacement des colonnes et des groupes

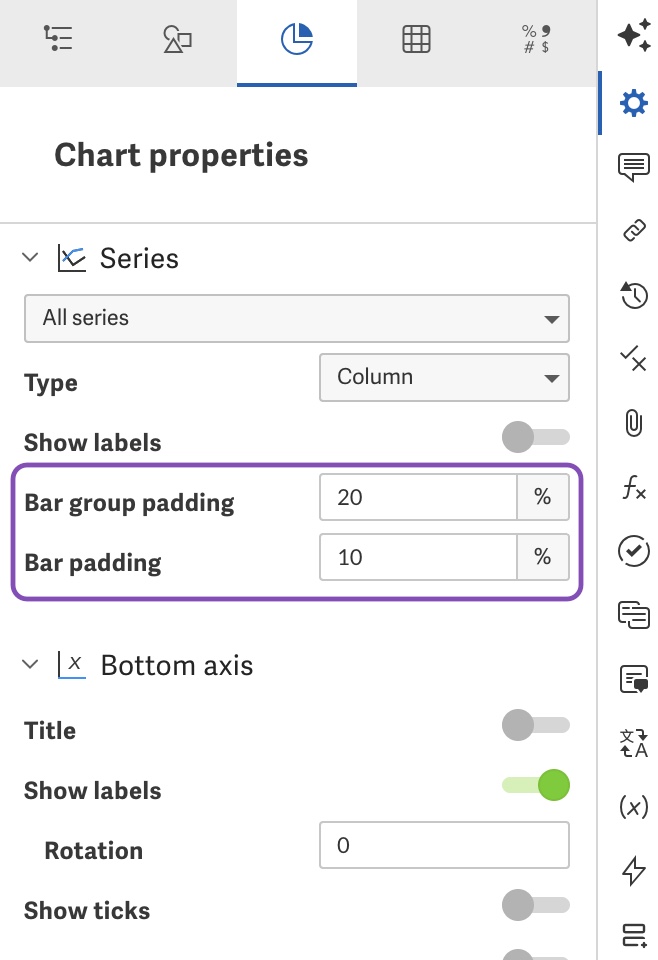

Utilisez le panneau Chart Properties pour contrôler la largeur des colonnes. Vous trouverez la caractéristique Bar Padding dans la section Series. Si vous augmentez le paramètre de remplissage des barres, l'espace entre les barres augmentera. La largeur des barres elles-mêmes diminuera proportionnellement.
Inversement, si vous diminuez la valeur de Bar Group Padding, l'espace sera réduit. La largeur des barres augmente. L'outil Bar Group Padding fonctionne de la même manière. Vous pouvez augmenter ou diminuer l'espacement pour obtenir l'affichage souhaité.
Note : Des barres qui se chevauchent peuvent être créées en utilisant des valeurs de remplissage négatives.

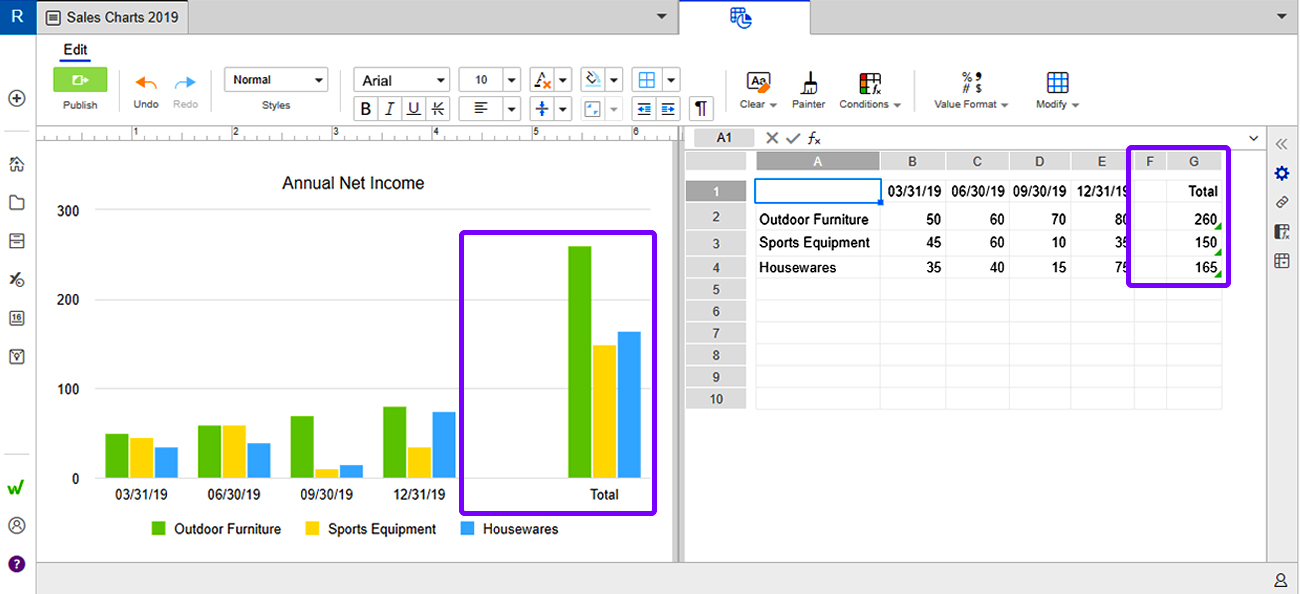

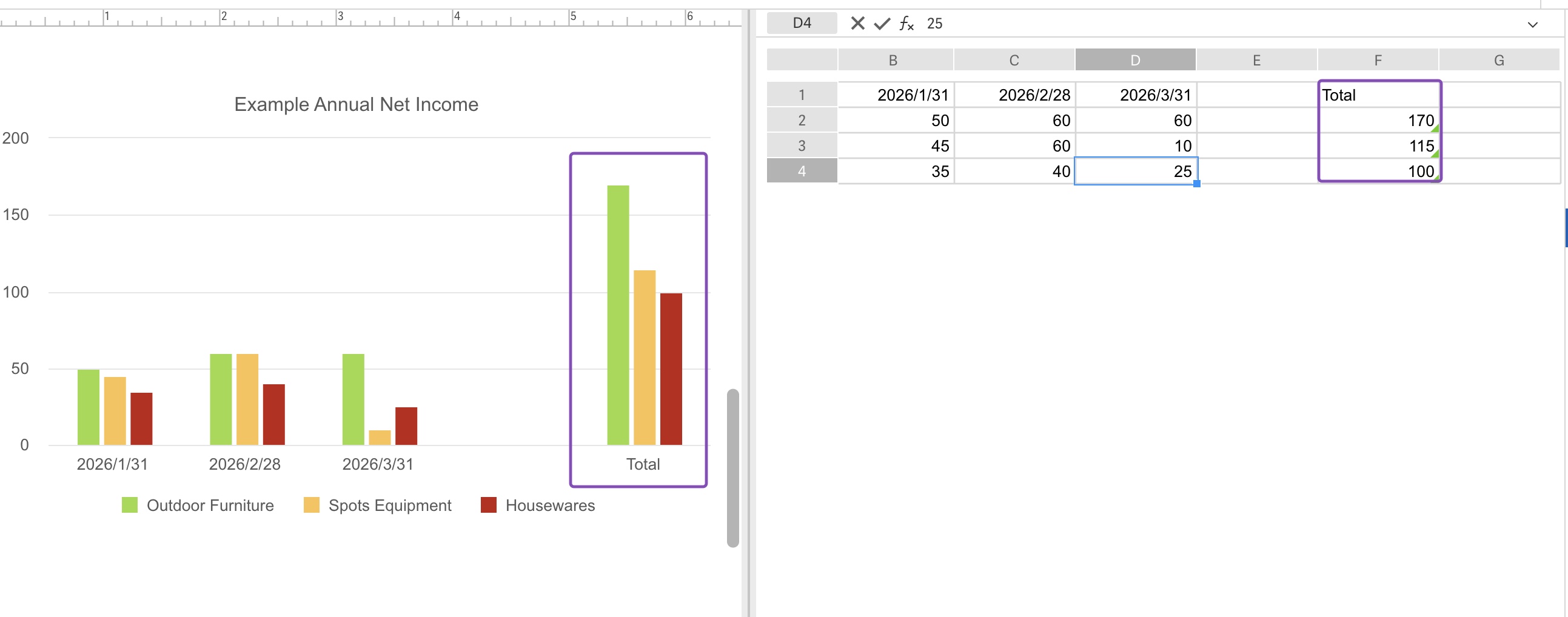

Vous pouvez également insérer des colonnes pour afficher les totaux. Par exemple, il peut s'agir des quatre trimestres d'une année. Pour insérer des colonnes totales :
- 1
Insérez d'abord une colonne vide pour séparer les données relatives au total de l'année des données relatives aux trimestres. Cela créera un espace dans le tableau.
- 2
Créez une colonne pour les totaux de fin d'année.
- 3
Utilisez une formule SOMME dans chaque cellule de la colonne Total.

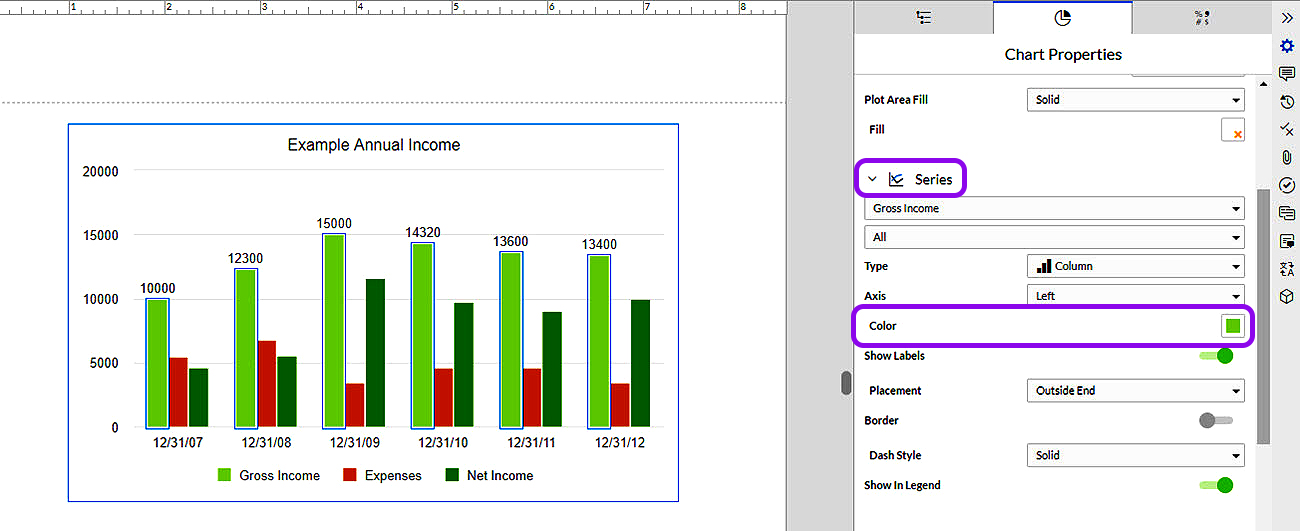

Personnaliser une série

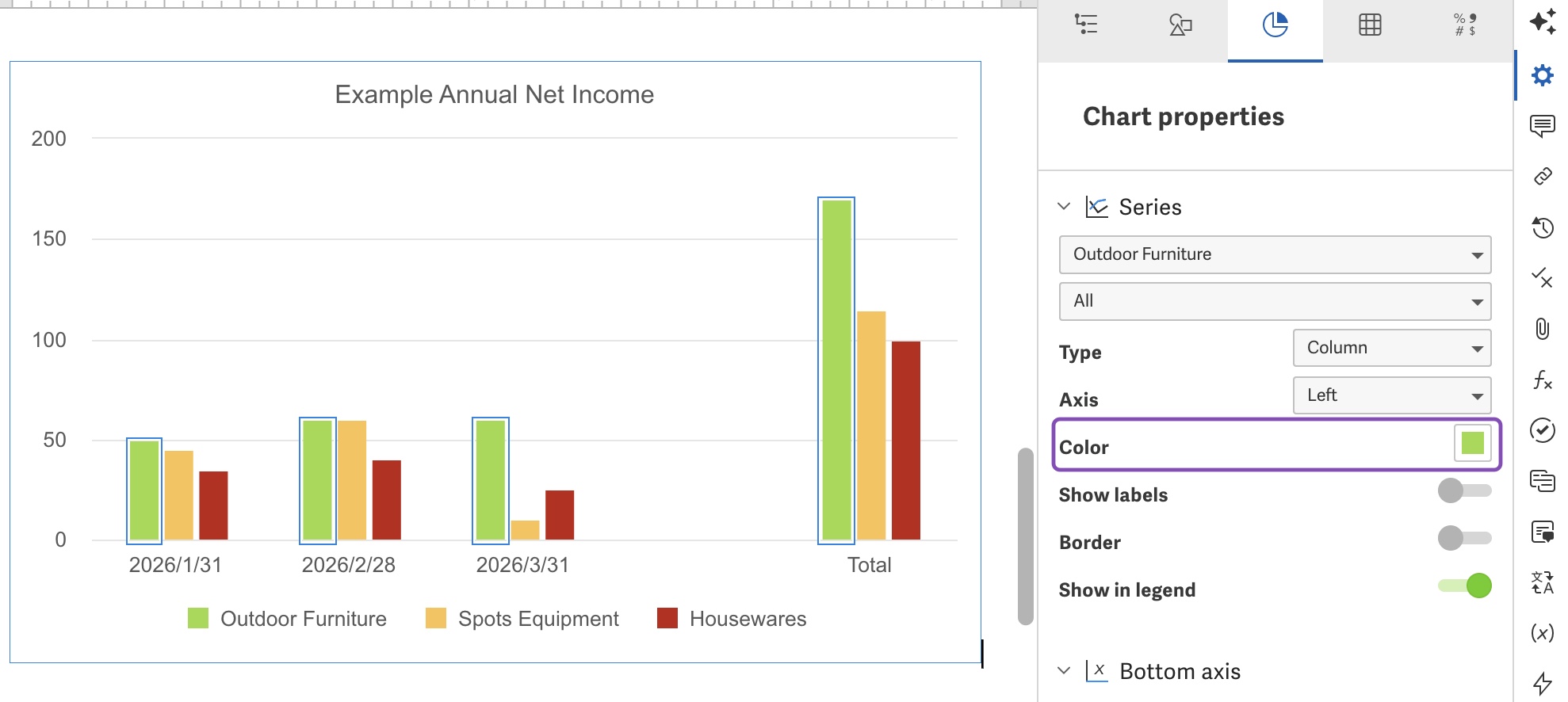

Pour personnaliser une série :
- 1
Sélectionnez la série dans le graphique ou à l'aide du menu déroulant du panneau Chart Properties.
- 2

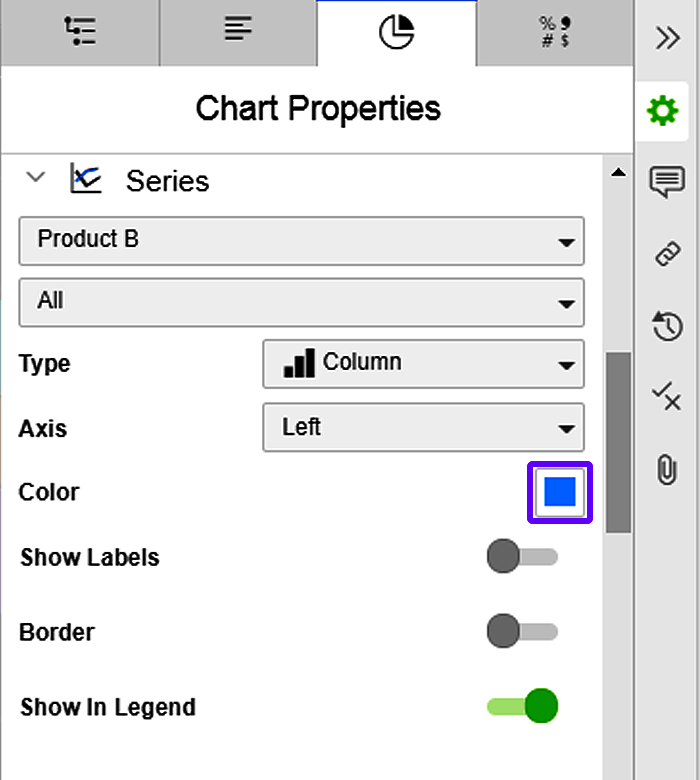

Cliquez sur le carré de Color pour personnaliser la couleur de la colonne ou de la barre à l'aide du sélecteur de couleurs.
- 3

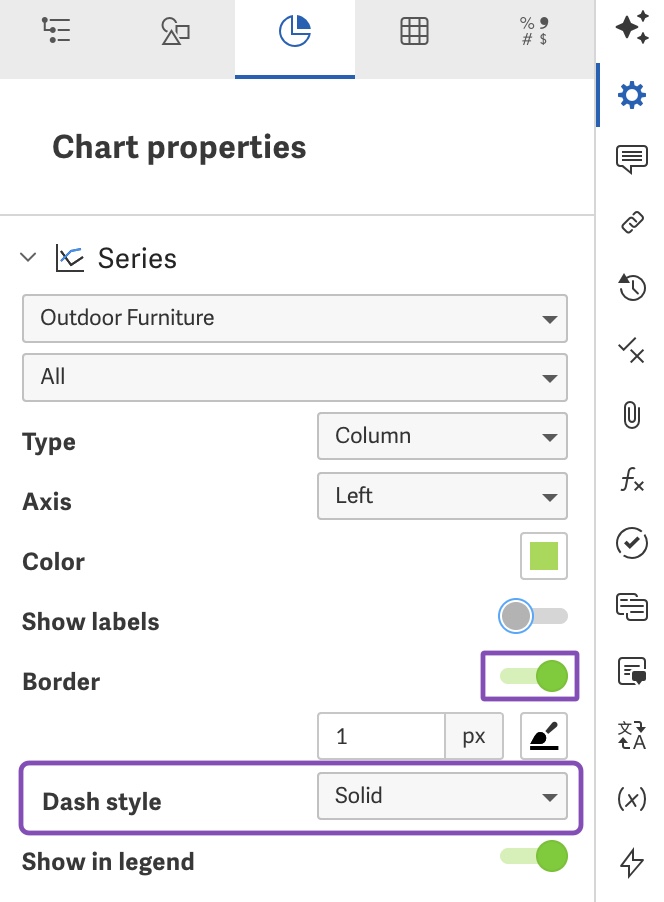

Faites basculer le curseur Border pour personnaliser les bordures des colonnes ou des barres. Utilisez la zone de saisie pour définir l'épaisseur de la bordure. Cliquez sur l'icône Line Border pour modifier la couleur de la bordure de la colonne ou de la barre.
- 4

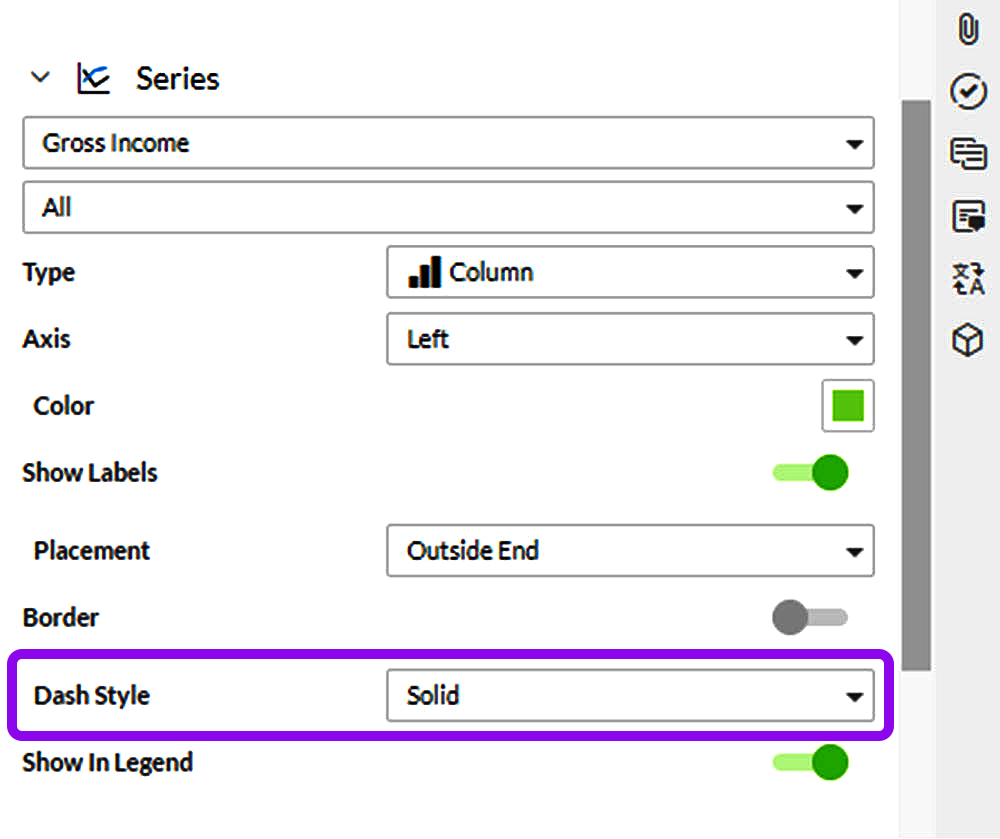

Choisissez le style de tableau de bord dans le menu déroulant.

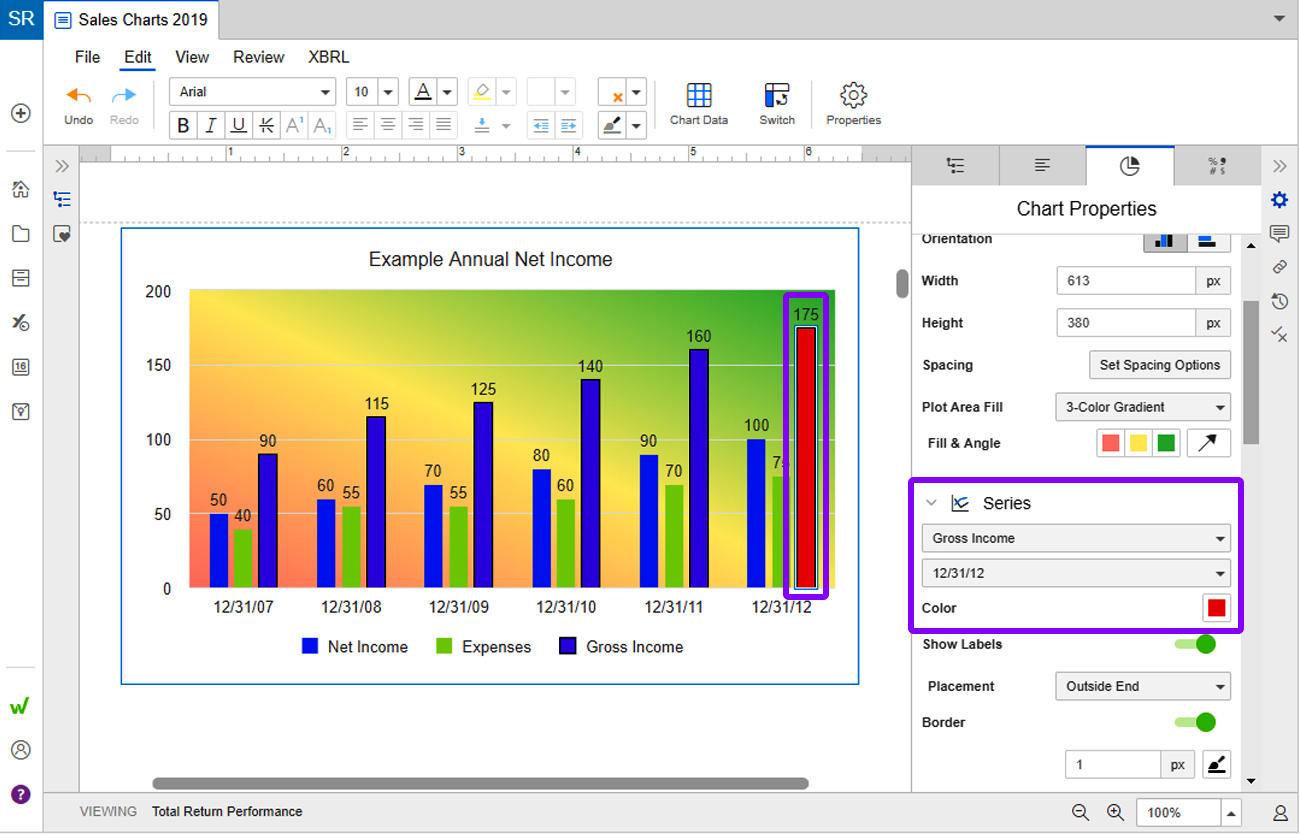

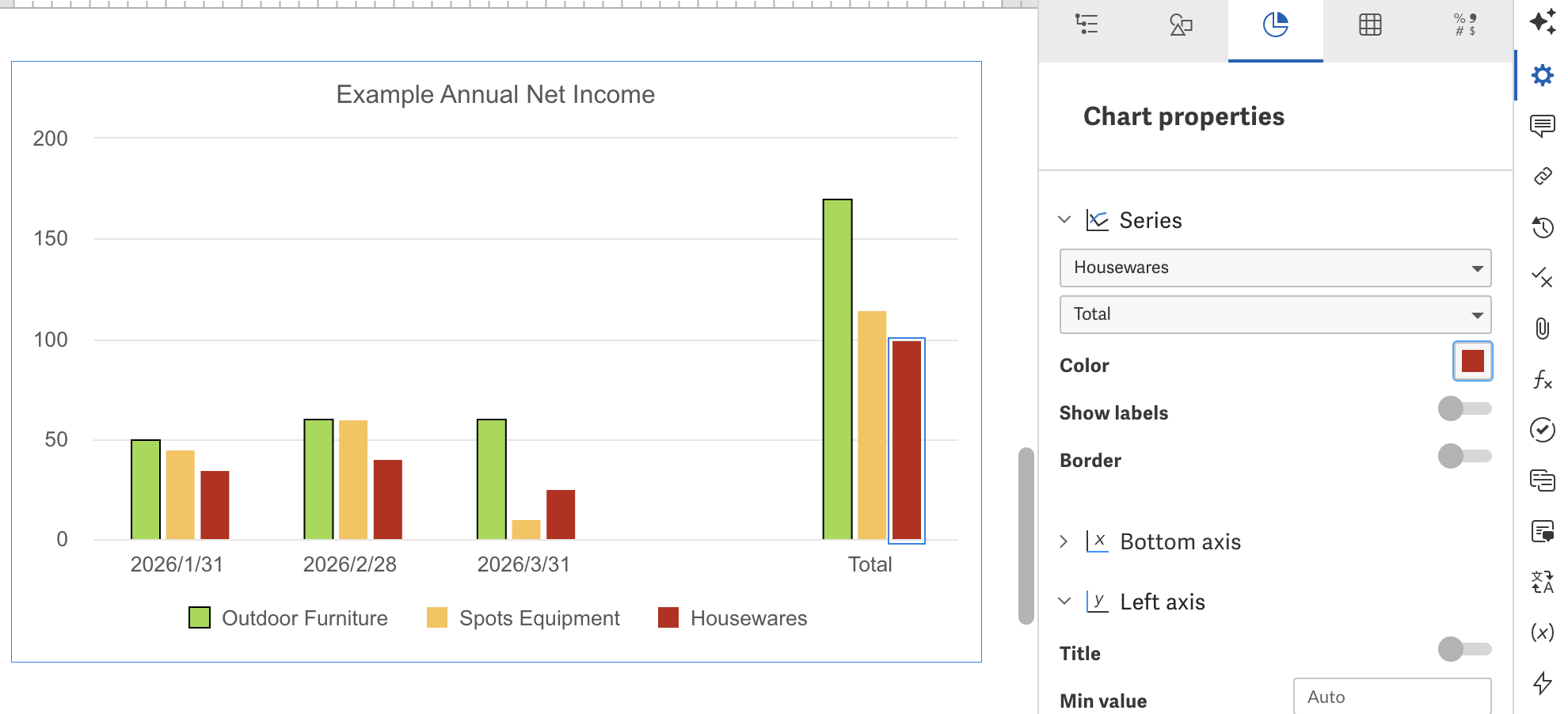

Personnaliser une colonne ou une barre unique
Pour personnaliser une seule colonne ou une seule barre :
- 1
Sélectionnez la série dans le graphique ou utilisez le premier menu déroulant sous Series.
- 2
Sélectionnez ensuite la colonne ou la barre spécifique dans le graphique ou utilisez le deuxième menu déroulant sous Série.
- 3
Personnalisez la couleur et la bordure dans le panneau Chart Properties.
- 4
Choisissez ensuite une couleur dans le sélecteur de couleurs pour cette colonne.

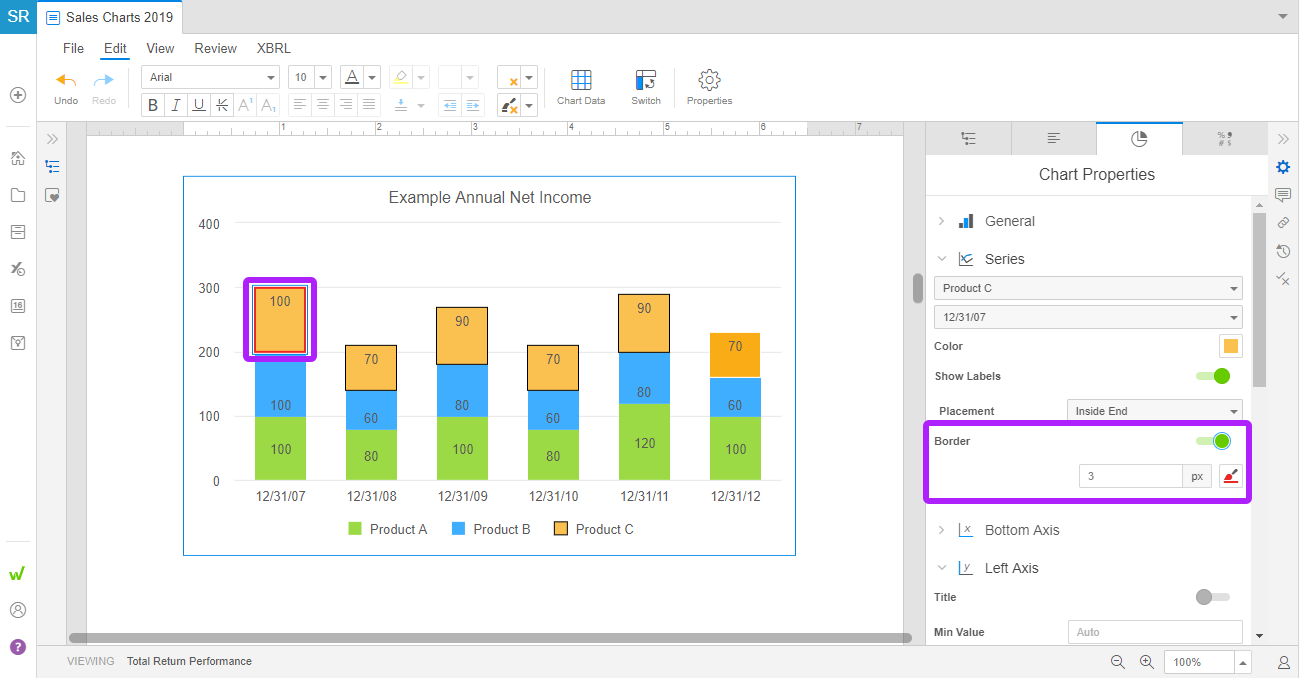

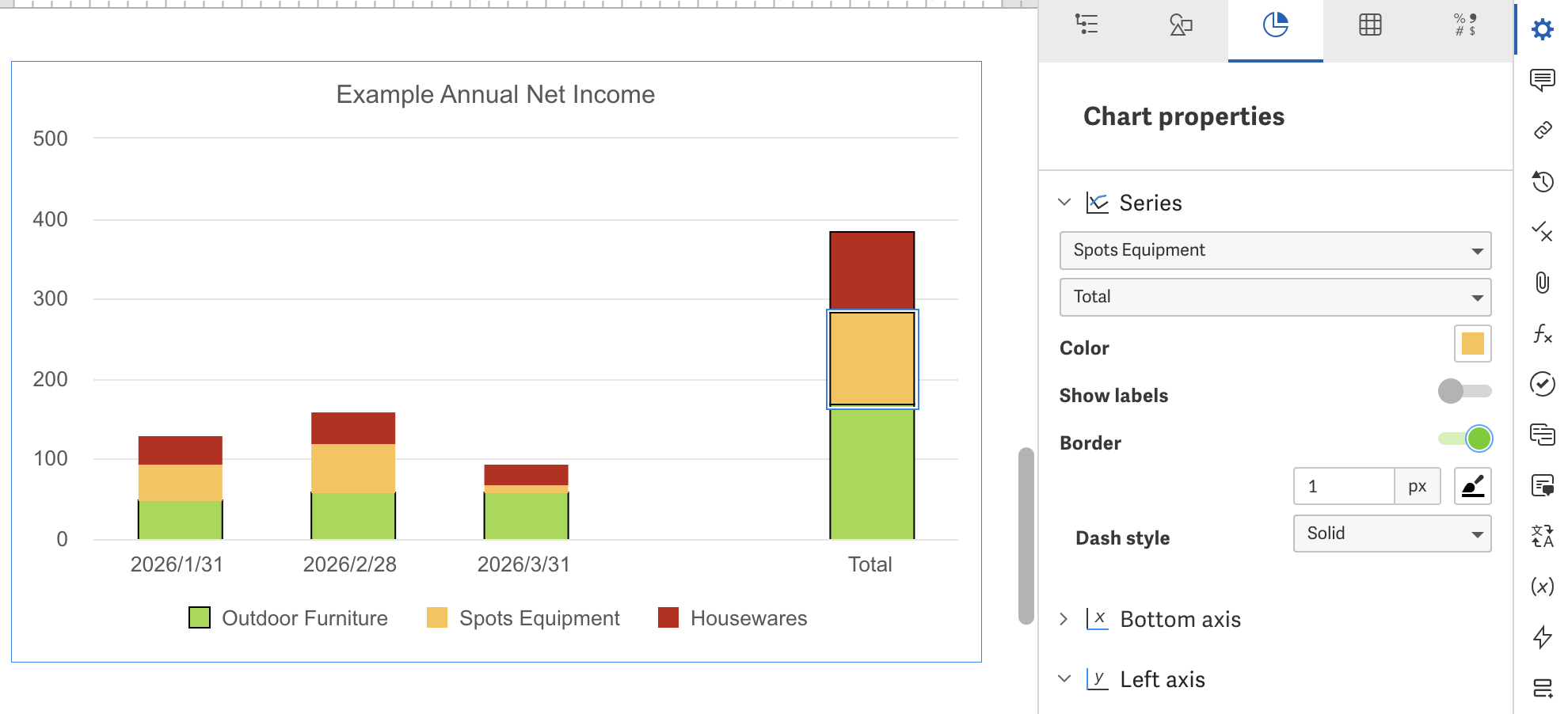

Pour créer une bordure pour une colonne ou un segment d'une colonne empilée ou d'un diagramme à barres :
- 1
Sélectionnez la colonne, la tranche ou la partie d'une colonne ou d'une barre empilée dans le graphique.
- 2
Utilisez ce bouton pour activer la fonction Border.
- 3
Entrez un nombre pour la largeur de la bordure en pixels.
- 4
Utilisez l'icône Line Color pour choisir une couleur.
Note : Lorsque vous créez une bordure autour d'une colonne, d'une barre ou d'une partie d'un graphique empilé, une bordure est également créée autour de cette valeur dans la légende pour faciliter l'identification.
Pour plus d'informations sur la personnalisation des graphiques, consultez les articles suivants : Formater le texte du graphique,
Personnaliser l'apparence du graphique, Légendes du graphique, et Position des étiquettes du graphique.

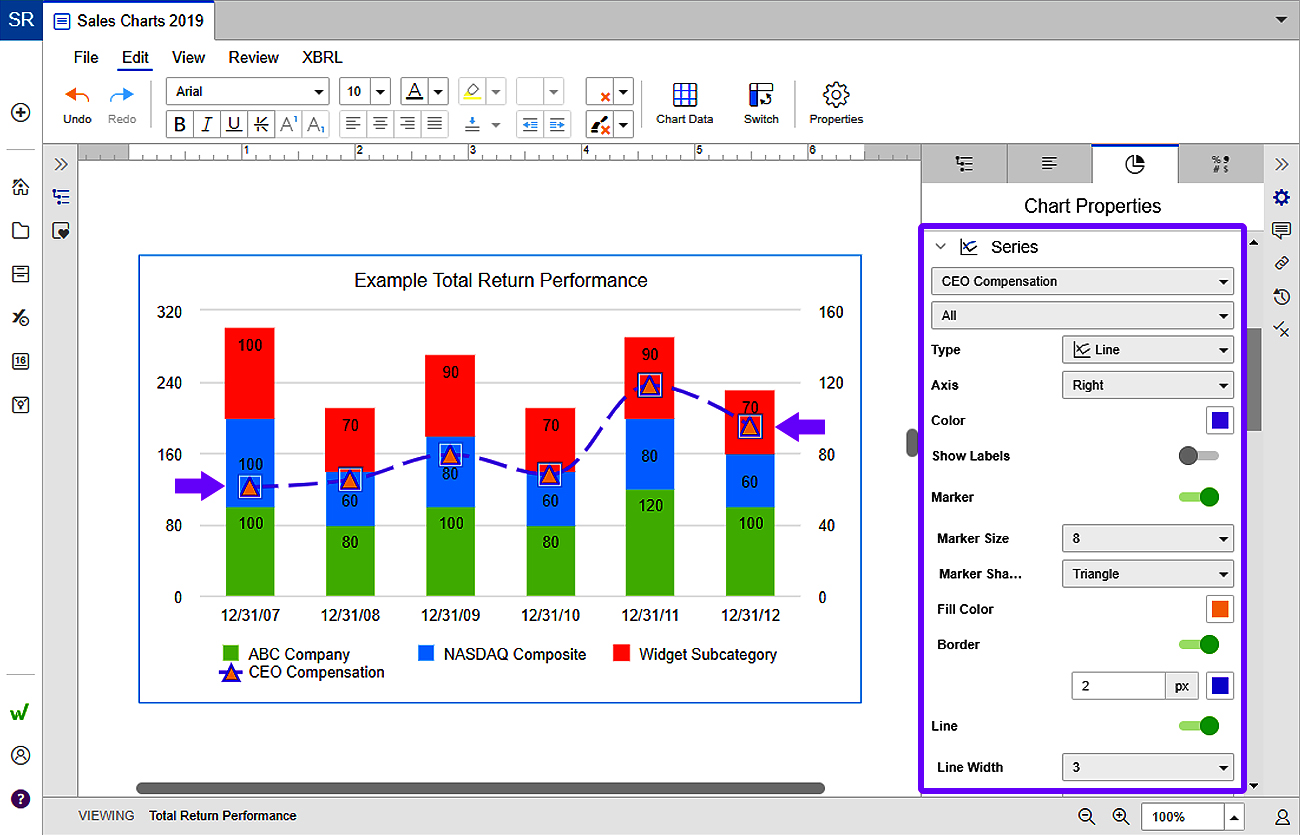

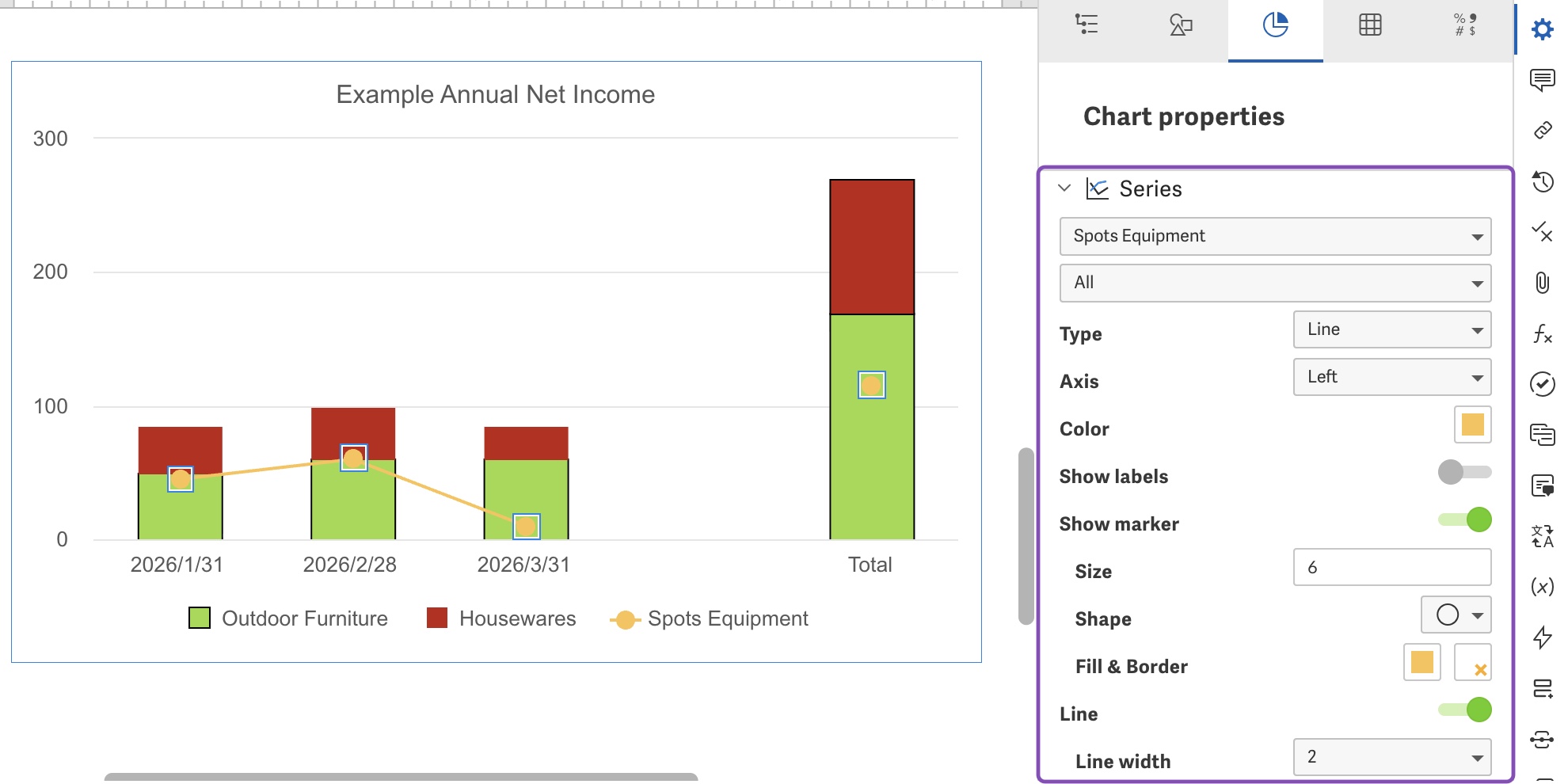

Graphiques combinés
Les graphiques combinés offrent toutes les possibilités d'affichage des graphiques à colonnes, à barres et empilés, avec une ligne supplémentaire pour mettre en évidence une tendance particulière. Les graphiques combinés peuvent être personnalisés en travaillant soit sur les colonnes, soit sur les lignes, soit sur les deux.
Utilisez le panneau Chart Properties pour modifier les couleurs des colonnes, les bordures et la position des étiquettes. Sélectionnez ensuite la ligne à travailler avec la couleur de ligne, les marqueurs et le style de ligne.
