Säulen- und Balkendiagramme werden verwendet, um verschiedene Elemente zu vergleichen oder Veränderungen im Laufe der Zeit zu erkennen. Säulendiagramme zeichnen sich durch eine vertikale Darstellung der Daten aus. Balkendiagramme formatieren Daten horizontal.
Mit gestapelten Diagrammen können Sie die Aufmerksamkeit auf bestimmte Segmente von Daten lenken. Kombidiagramme bieten Ihnen alle Darstellungsmöglichkeiten von Säulen-, Balken- und Stapeldiagrammen mit einer zusätzlichen Linie zur Hervorhebung eines bestimmten Trends.

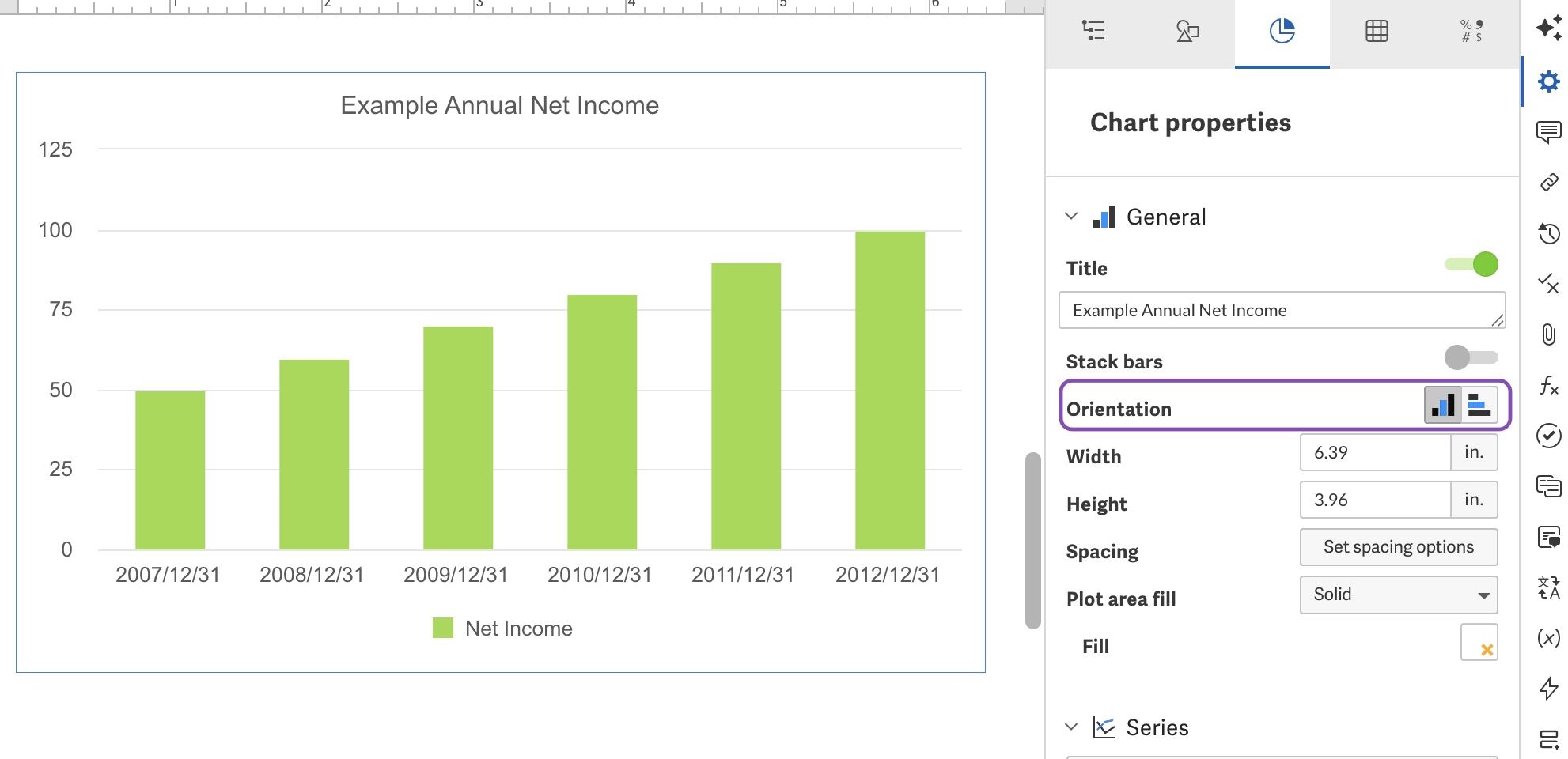

Die Ausrichtung von Säulen-, Balken-, Stapel- und Kombidiagrammen kann von Säule (vertikal) auf Balken (horizontal) umgestellt werden. Nutzen Sie die Symbole Orientation [ ] im Bereich Diagrammeigenschaften, um zwischen beiden Ausrichtungen zu wechseln.

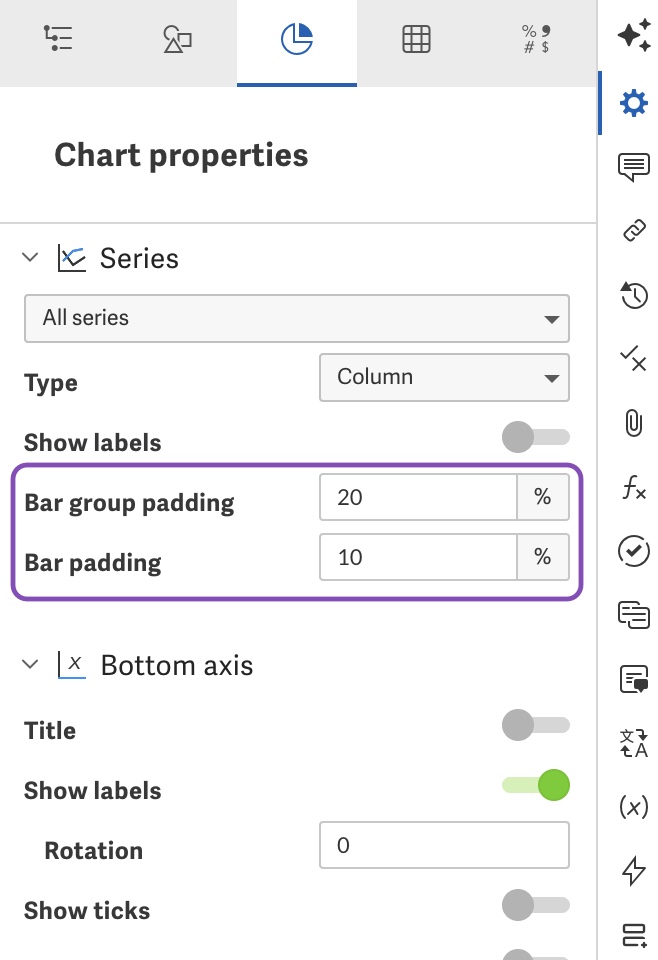

Spalten- und Gruppenabstand
Nutzen Sie den Bereich Diagrammeigenschaften, um die Spaltenbreite zu steuern. Die Einstellung Balkenabstand finden Sie im Abschnitt Serie. Wenn Sie die Einstellung für den Balkenabstand erhöhen, vergrößert sich der Abstand zwischen den Balken. Die Breite der Balken selbst nimmt proportional dazu ab.
Umgekehrt verringert sich der Abstand, wenn Sie den Balkengruppenabstand verringern. Die Breite der Balken wird zunehmen. Der Balkengruppenabstand funktioniert ähnlich. Sie können die Abstände vergrößern und verkleinern, um die gewünschte Anzeige zu erhalten.
Hinweis: Überlappende Balken können mit negativen Auffüllungswerten erstellt werden.

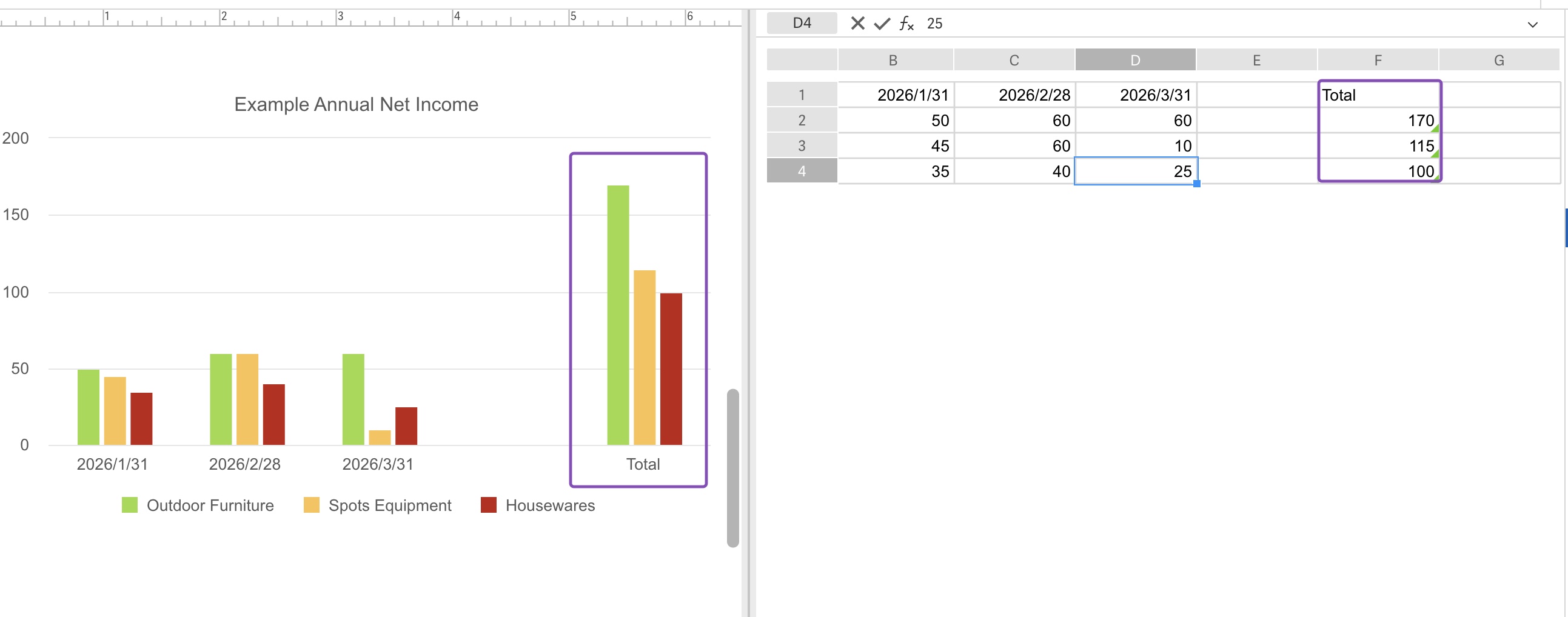

Sie können auch Spalten einfügen, um Summen anzuzeigen. So könnten zum Beispiel alle vier Quartale eines Jahres angezeigt werden. Um Summenspalten einzufügen:
- Fügen Sie zunächst eine leere Spalte ein, um die Daten für das Gesamtjahr von den Daten für die Quartale zu trennen. Dadurch wird eine Lücke im Diagramm geschaffen.
- Erstellen Sie eine Spalte für die Endsummen des Jahres.
- Verwenden Sie eine SUMMEN-Formel in jeder Zelle der Spalte Gesamt.
Eine Serie anpassen
So passen Sie eine Serie an:
- Wählen Sie die Serie im Diagramm aus oder nutzen Sie das Dropdown-Menü im Bereich Diagrammeigenschaften.

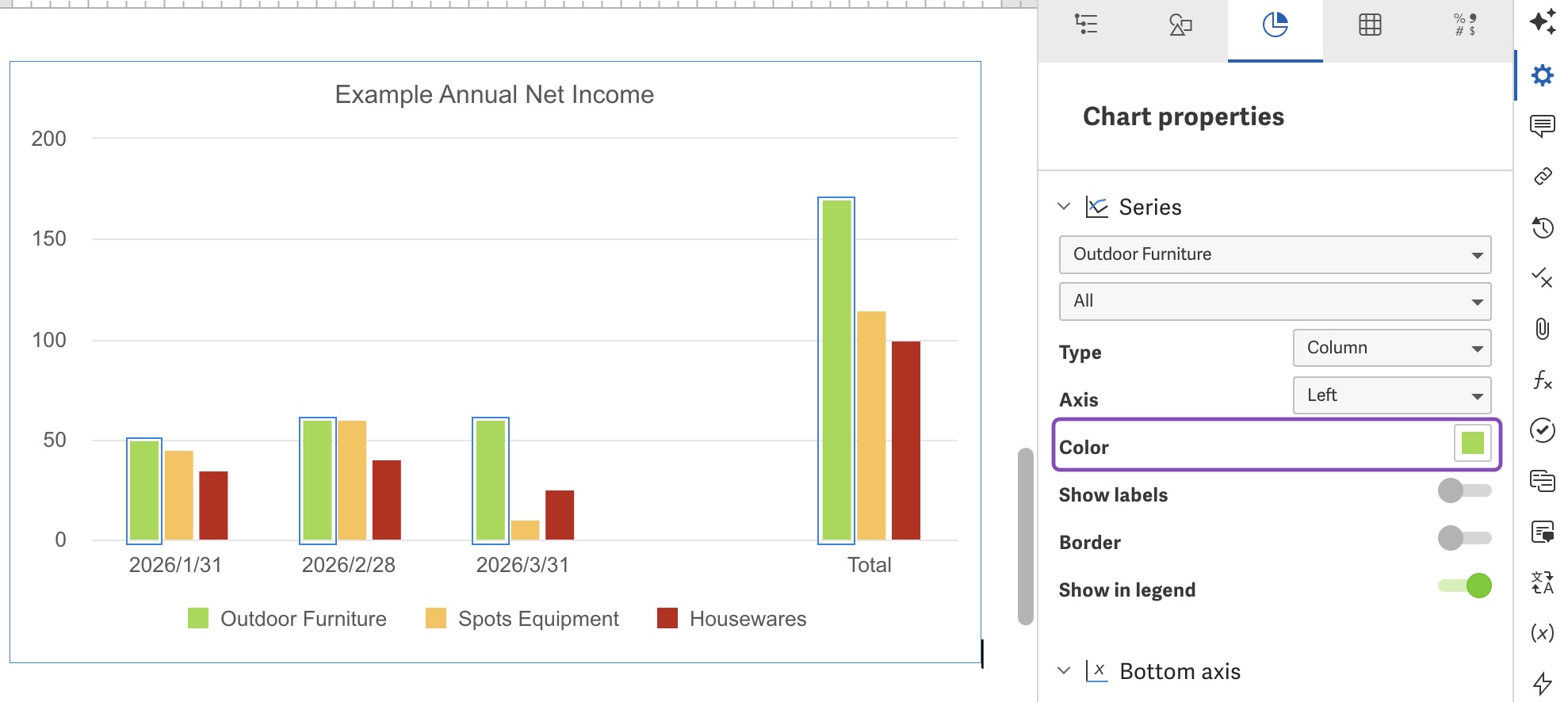

- Klicken Sie auf das Quadrat für Farbe, um die Farbe der Spalte oder des Balkens mithilfe des Farbwählers anzupassen.
- Aktivieren Sie den Schieberegler Rahmen, um die Rahmen von Spalten oder Balken anzupassen. Verwenden Sie das Eingabefeld, um die Dicke des Rahmens festzulegen. Klicken Sie auf das Symbol Linienrand, um die Farbe des Spalten- oder Balkenrahmens zu ändern.

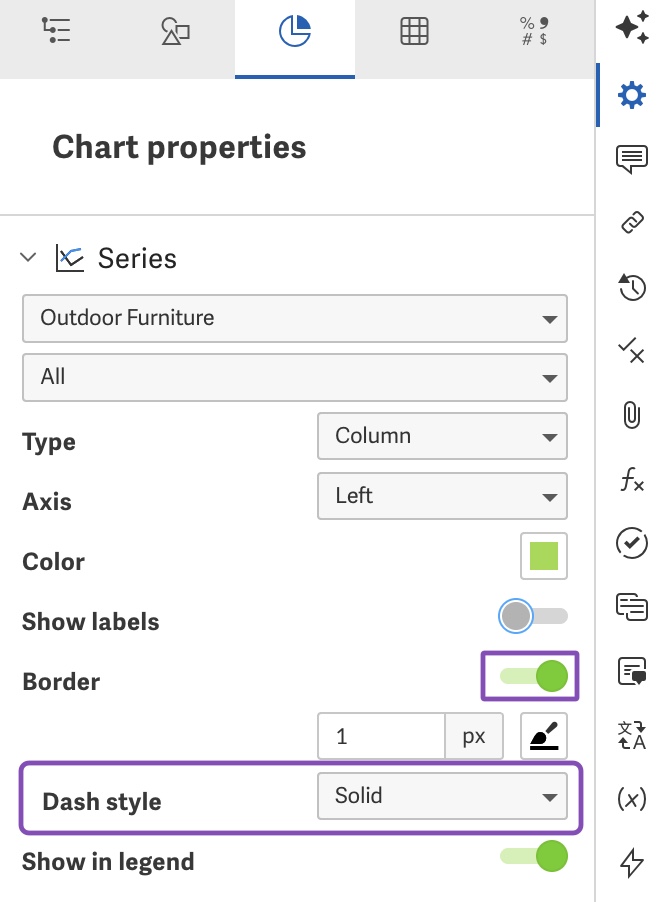

- Wählen Sie den Strichstil im Dropdown-Menü aus.

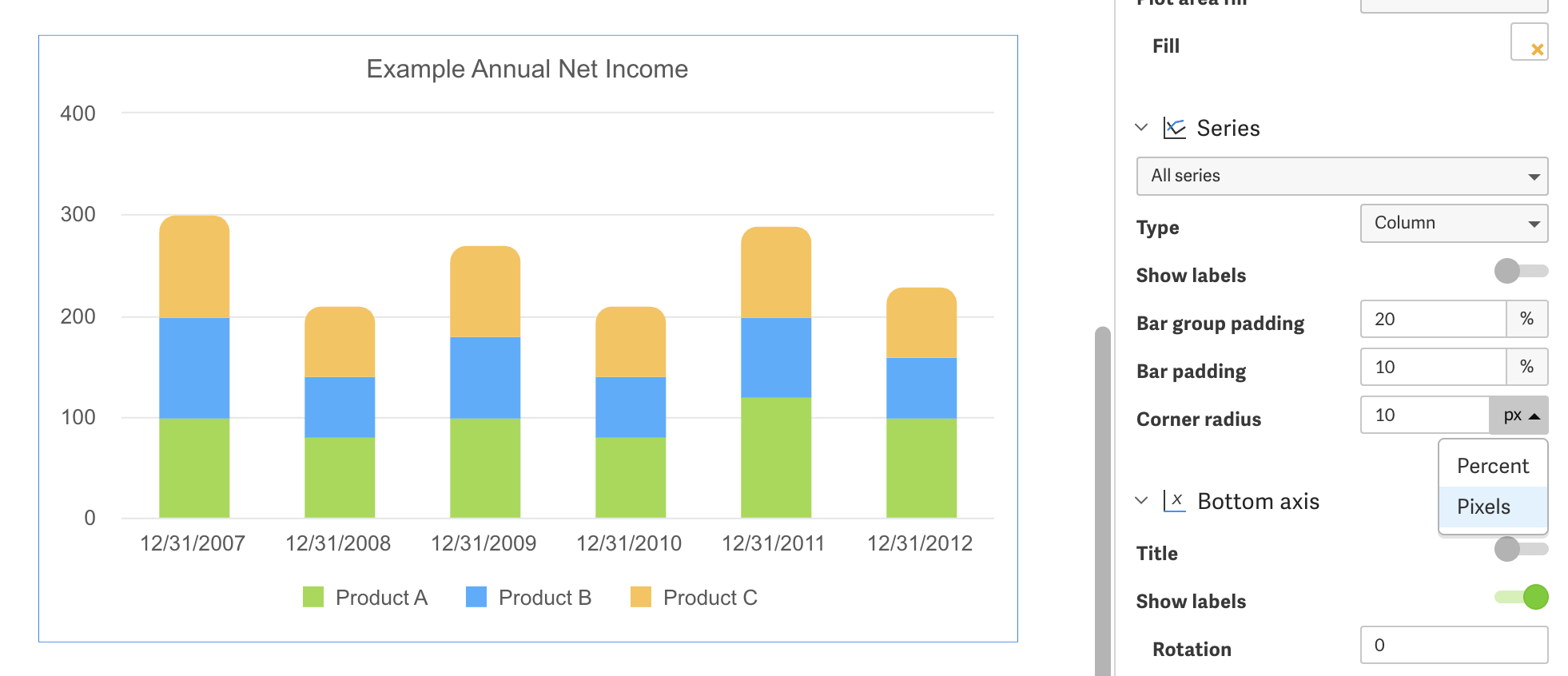

Sie können auch die Ecken der Spalten oder Balken im Diagramm anpassen. Gehen Sie unter Serie zu Eckenradius, um den Radius der Ecken anzupassen.

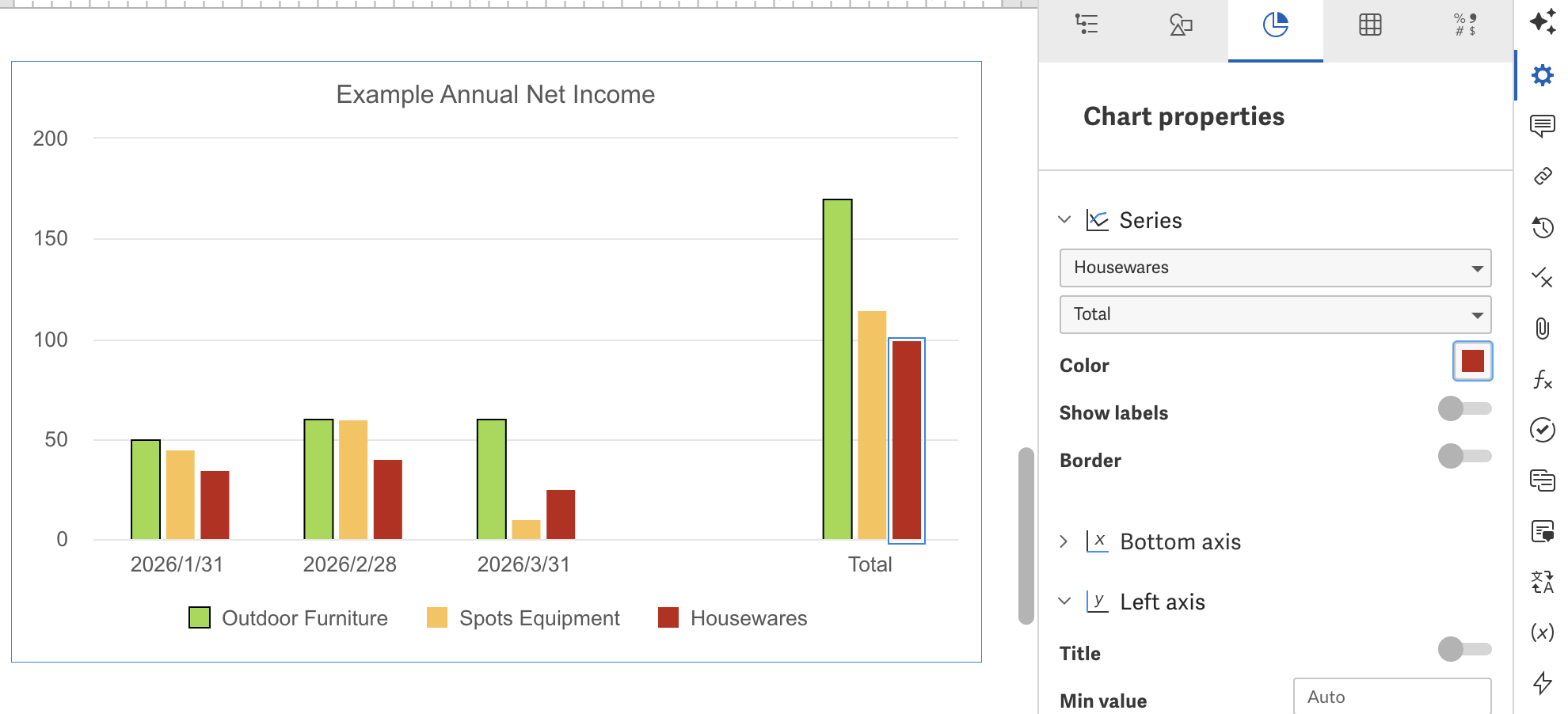

Eine einzelne Spalte oder einen einzelnen Balken anpassen
So passen Sie eine einzelne Spalte oder einen einzelnen Balken an:
- Wählen Sie die Serie im Diagramm aus oder verwenden Sie das erste Dropdown-Menü unter Serie.
-
Wählen Sie dann die bestimmte Spalte oder den Balken im Diagramm aus oder nutzen Sie das zweite Dropdown-Menü.
Tipp: Sie können auch doppelt auf einen bestimmten Balken im Diagramm klicken, um ihn auszuwählen.
- Passen Sie die Farbe und den Rahmen im Bereich Diagrammeigenschaften an.

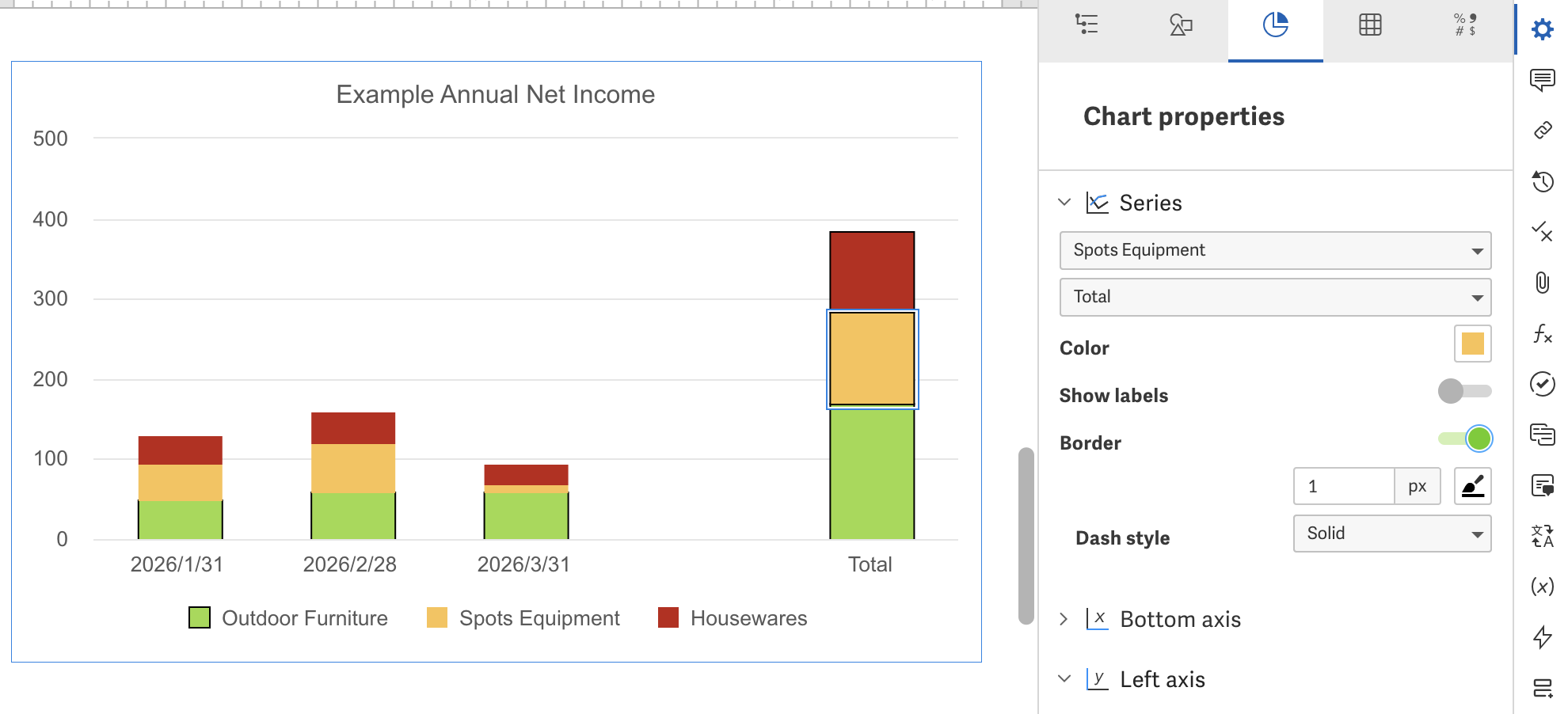

So erstellen Sie einen Rahmen für eine Spalte oder ein Segment eines gestapelten Säulen- oder Balkendiagramms:
- Wählen Sie die Spalte, den Abschnitt oder den Teil einer gestapelten Spalte oder eines Balkens im Diagramm aus.
- Verwenden Sie den Kippschalter, um die Funktion Rahmen zu aktivieren.
- Geben Sie eine Zahl für die Randbreite in Pixel ein.
- Verwenden Sie das Symbol Linienfarbe , um eine Farbe auszuwählen.
Hinweis: Wenn Sie einen Rahmen um eine Spalte, einen Balken oder einen Teil eines gestapelten Diagramms erstellen, wird zur leichteren Identifizierung auch ein Rahmen um diesen Wert in der Legende erstellt.
Weitere Informationen zur Anpassung von Diagrammen finden Sie in den folgenden Artikeln: Formatieren von Diagrammtext,
Anpassen des Diagrammerscheinungsbildes, Diagrammlegenden und Positionen von Diagrammbeschriftungen.

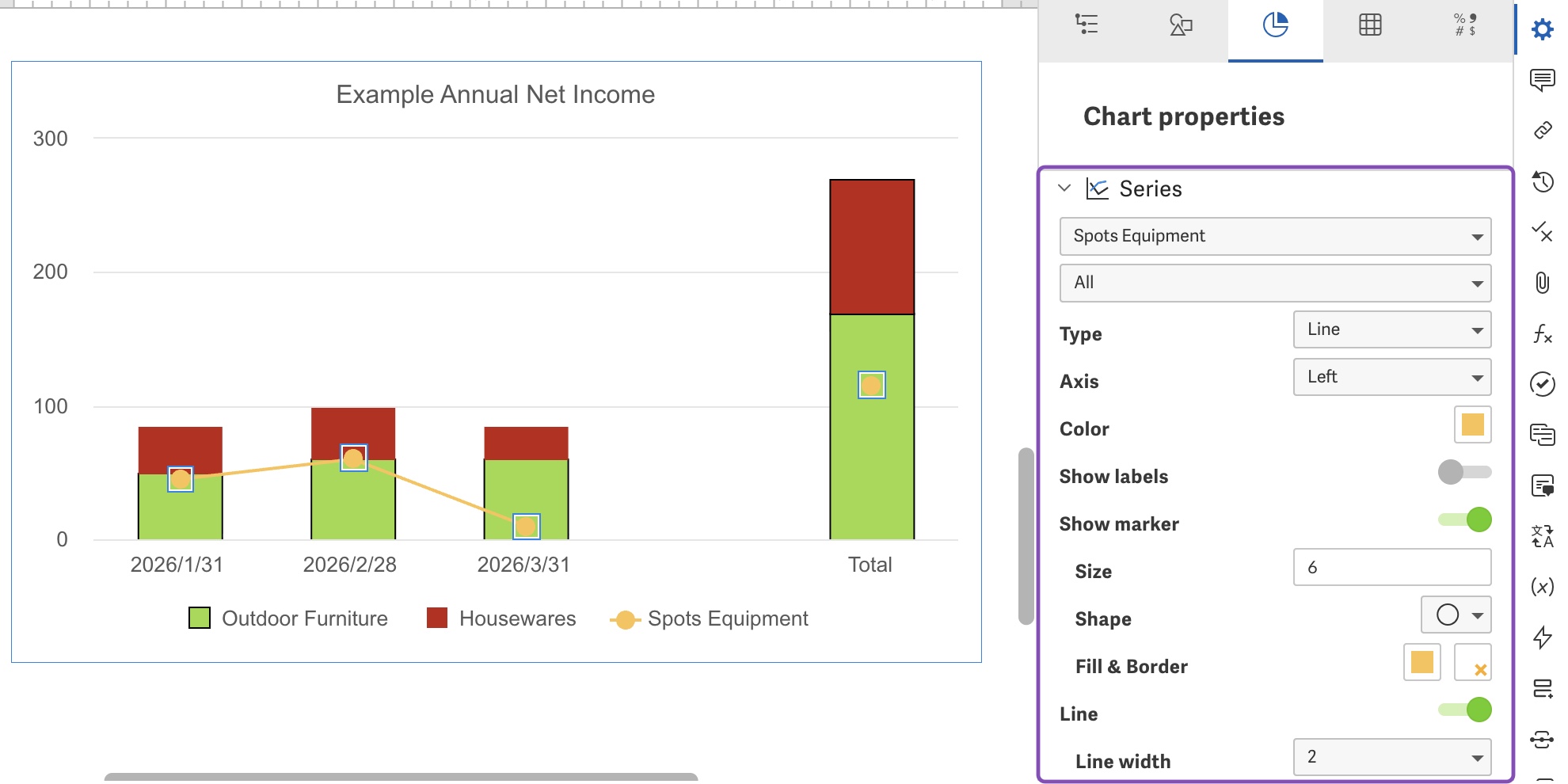

Kombi-Diagramme
Kombidiagramme bieten Ihnen alle Darstellungsmöglichkeiten von Säulen-, Balken- und Stapeldiagrammen mit einer zusätzlichen Linie zur Hervorhebung eines bestimmten Trends. Kombi-Diagramme können entweder mit den Spalten oder den Zeilen oder mit beiden angepasst werden.
Nutzen Sie den Bereich Diagrammeigenschaften , um Spaltenfarben, Rahmen und Beschriftungspositionen zu ändern. Wählen Sie dann die Linie aus, um mit der Linienfarbe, den Markierungen und der Linienart zu arbeiten.
