CLP - XML 轉換

CLP - XML 轉換

  • 上次更新時間：

在本連線學習路徑中，我們將建立一個 Chain，說明如何將 XML 檔案轉換為 CSV。此外，我們將探討如何比較資料集以隔離差異。

主要學習目標 XML Connector
次要學習目標 表格轉換智慧篩選器、變更定界符和進階查詢指令
必要條件 設定 XML Connector 連線
支援範本 CLP | 存取 XML 資料

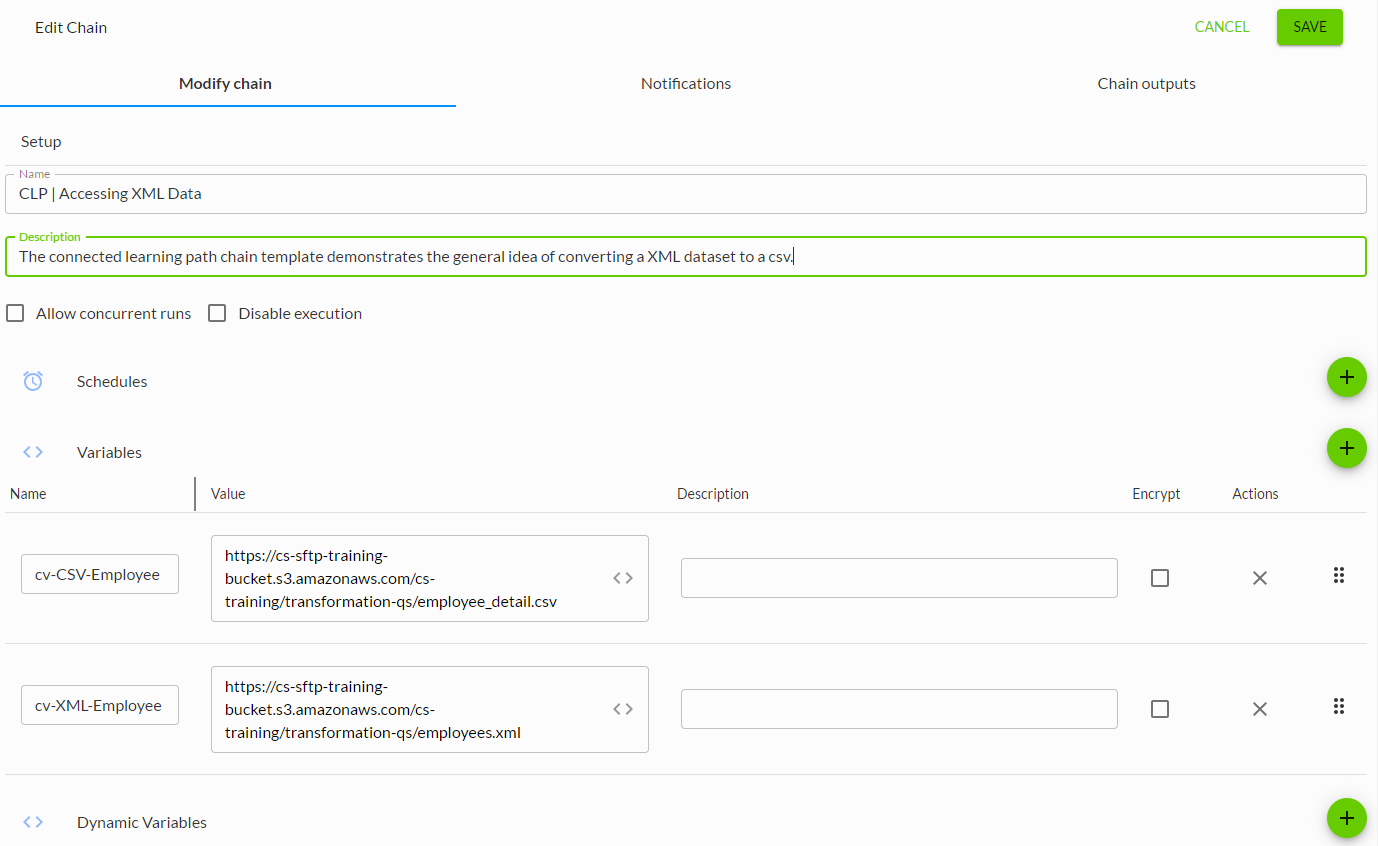

步驟 1：建立鏈條

  1. 新增一個 鏈結，並將鏈結命名為： CLP |正在存取 XML 資料。
  2. 建立兩個 Chains（自動化工作流程）變數如下：
    1. 在 「鏈結變數」(Chain Variables)下，按一下加號 (+) 兩次。
    2. 為變數使用下列名稱和值：
      • XML 變數
        • 名稱: CV-XML-Employee
        • 值： https://cs-sftp-training-bucket.s3.amazonaws.com/cs-training/transformation-qs/employees.xml
      • CSV 變數
        • 名稱: CV-CSV-Employee
        • 值： https://cs-sftp-training-bucket.s3.amazonaws.com/cs-training/transformation-qs/employee_detail.csv
  3. 保存 鏈條。

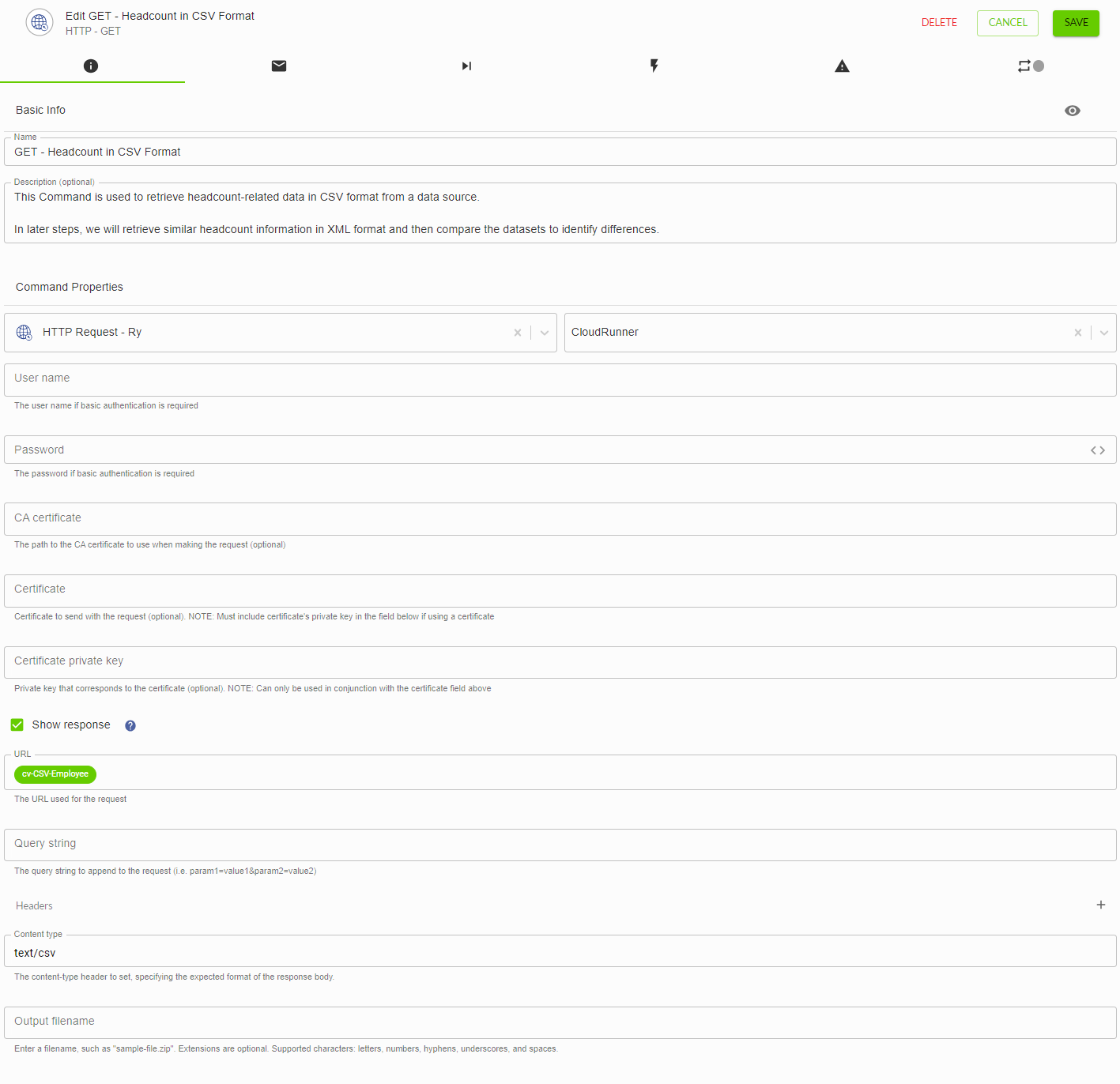

步驟 2：擷取 CSV 格式的資料

使用 HTTP Connector 以 CSV 格式擷取人數相關資料。在稍後步驟中，我們將擷取 XML 格式的類似人數資 訊，然後比較資料集以找出差異。

  1. 將 GET 命令從 HTTP 連接器 新增至「開始」節點。

  2. 使用下列值組態命令：

    姓名 GET - CSV 格式的人數點算
    使用者名稱 <leave blank>
    密碼 <leave blank>
    CA 憑證 <leave blank>
    認證 <leave blank>
    憑證私密金鑰 <leave blank>
    顯示回應 已核取
    URL CV-CSV-Employee 鏈結變數
    查詢字串 <leave blank>
    內容類型 text/csv
    回覆 <leave blank>
  3. 儲存指令。
    影像 (55).png

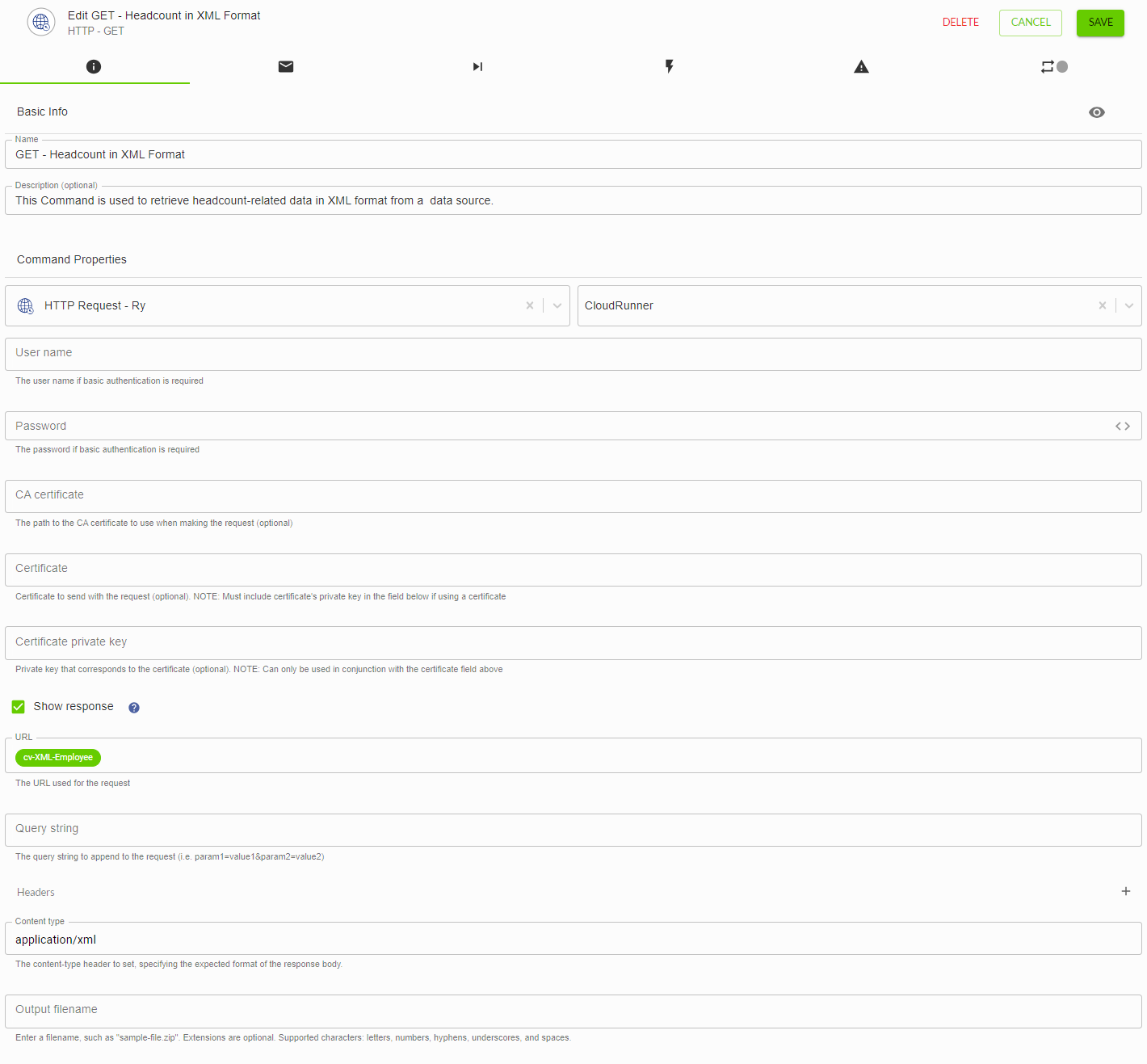

步驟 3：以 XML 格式擷取資料

使用 HTTP Connector 以 XML 格式檢索人數相關資料。如步驟 2 所述，在隨後的步驟中，我們將比較 XML 資料集和 CSV 資料集，以找出差異。

  1. 將 GET 命令從 HTTP 連接器 新增至鏈結。
  2. 將起始節點 (GET - Headcount in CSV 格式) 連結至 GET 命令。

  3. 使用下列值組態命令：

    姓名 GET - 以 XML 格式顯示人數
    使用者名稱 <leave blank>
    密碼 <leave blank>
    CA 憑證 <leave blank>
    認證 <leave blank>
    憑證私密金鑰 <leave blank>
    顯示回應 已核取
    URL CV-XML-Employee 鏈結變數
    查詢字串 <leave blank>
    內容類型 應用程式/xml
    回覆 <leave blank>
  4. 儲存指令。
    影像 (56).png

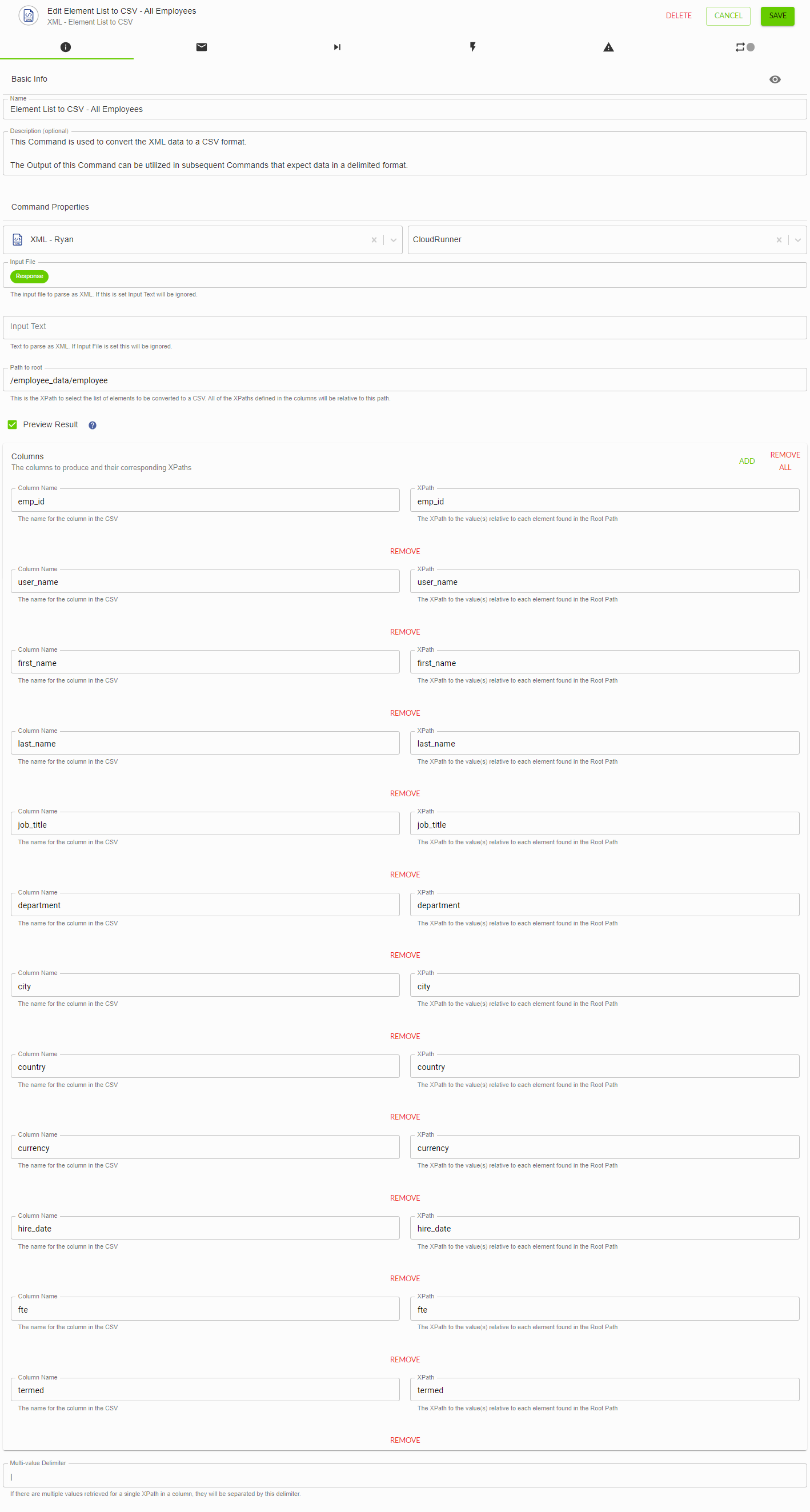

步驟 4：將 XML 檔案轉換為分隔格式

使用 XML Connector 將 XML 資料轉換為 CSV 格式，讓我們可以利用 Chain 中需要分隔格式資料的指令。

  1. 將 元素清單新增至 CSV 命令從 XML 連接器 至鏈結。
  2. 將 GET - Headcount in XML 格式 命令連結至 Element List to CSV 命令。
  3. 使用下列值組態命令：
    • 對於 「輸入檔案」(Input File) 參數，請從 「GET - Headcount in XML Format 」命令中選取「 回應輸出」(Response Output) 。
    • 將 輸入 文字參數保留空白。
    • 對於 Path to root 參數，請輸入以下信封資訊：
      /employee_data/mployee
    • 勾選 「預覽結果」 參數核取方塊。

    • 針對 「欄」 區段，按一下 「新增」 按鈕 12 次。
      對於每個新增的資料欄，請在 「資料欄名稱」 和 「XPath」 欄位輸入上一步中預覽的資料記錄中的欄位名稱。範例
      ： emp_id

      ⚠️ XPath 欄位區分大小寫，且必須符合封套的大小寫。
    • 對於多值分隔符參數，輸入一個煙斗 (|) 。
  4. 儲存指令。
    影像 (57).png
  5. 發佈、執行並執行連結。

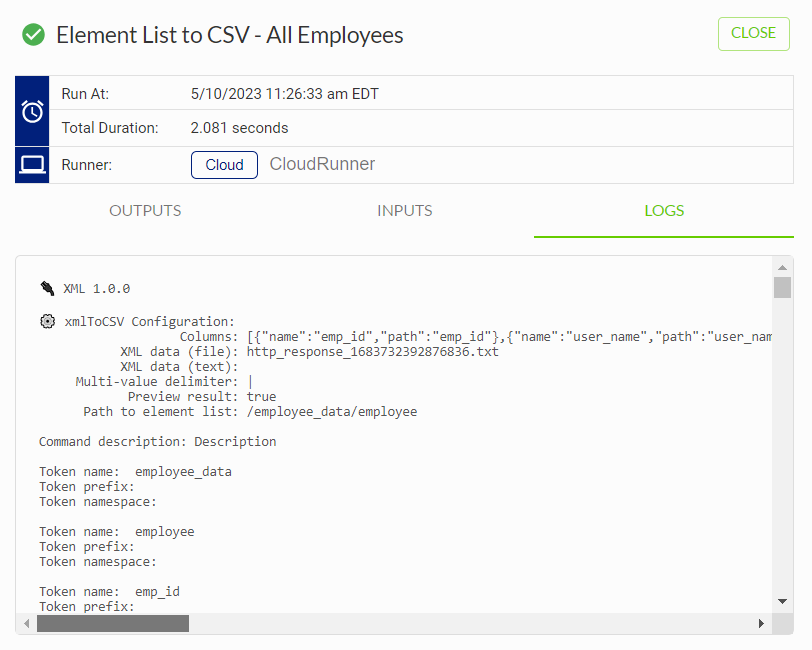

  6. 審閱 元素清單至 CSV - 所有員工 命令節點的 日誌 分頁，並確認顯示員工清單。

    ⚠️ 請勿跳過此步驟的執行和結果檢閱，因為會在連鎖中建立此指令的複本，且隨後需要在多個指令實例中修正任何錯誤。

    影像 (58).png

步驟 5：將轉換後的 XML 從 Tab-delimited 改為 Comma-delimited

使用 Tabular Transformation Connector 將 XML 轉換產生的輸出從制表符分隔格式轉換為逗號分隔格式。

  1. 將 變更分隔符號 命令從 表格轉換 連接器新增至鏈結。
  2. 將 元素清單連接到 CSV - 所有員工 命令到 變更分隔符號 命令。
  3. 使用下列值組態命令：
    • 名稱： 變更分隔符號 - 所有員工
    • 輸入檔案： 已從元素清單中 的檔案輸出轉換 為 CSV - 所有員工 命令
    • 輸入分隔符號: \t
    • 輸出分隔符號:, (逗號)
  4. 儲存指令。
    影像 (59).png

步驟 6：比較 CSV 和 XML 資料集以找出差異

使用 進階查詢 系統地識別 XML 和原生 CSV 資料集之間的差異。在此範例中，請識別 XML 資料集中與 CSV 資料集中不同或遺漏的任何記錄。在 CSV 資料集中找到的任何其他記錄，如果不在 XML 資料集中，則不會透過此練習進行識別。

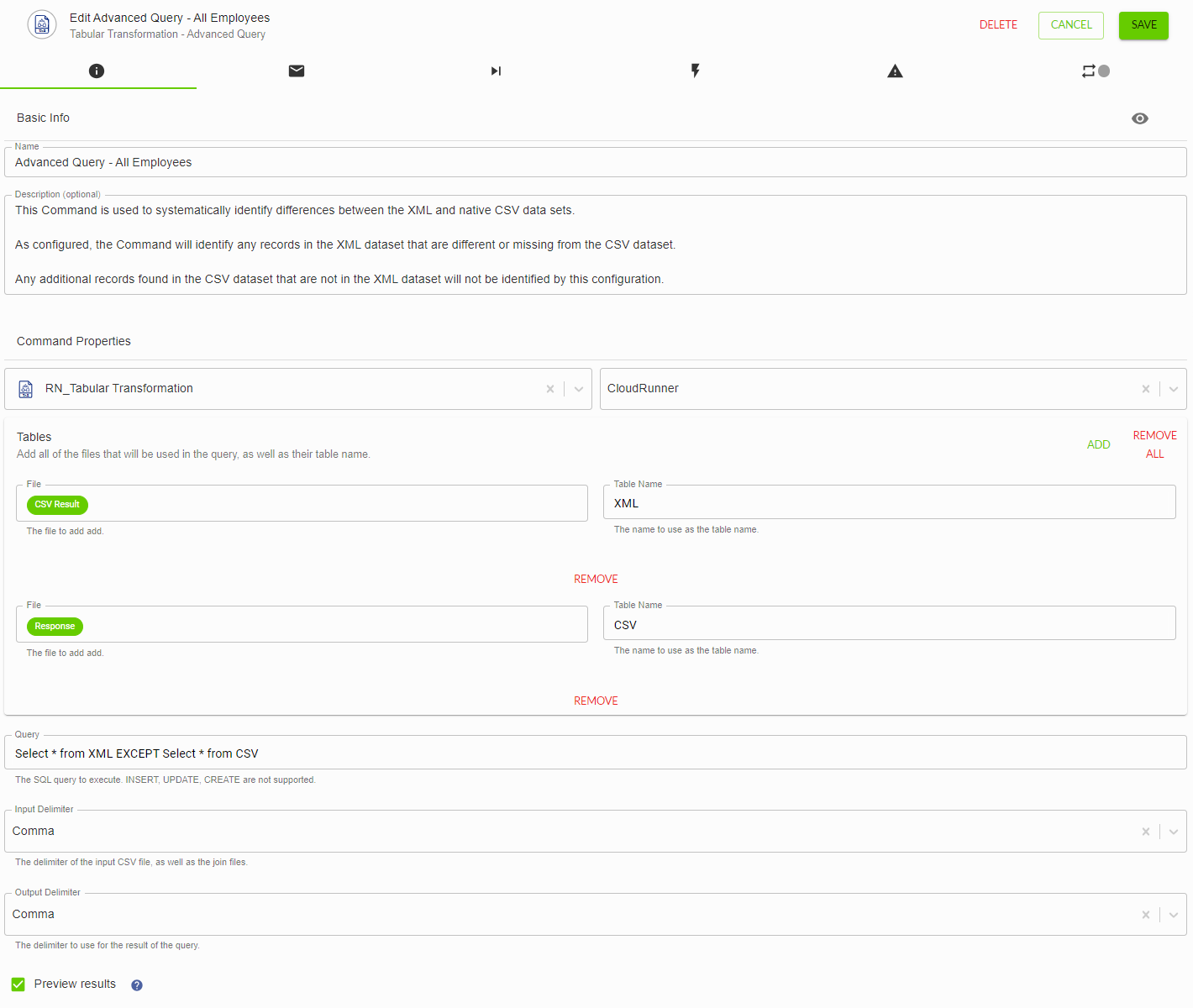

  1. 將 進階查詢 命令從 表格轉換 連接器 新增至鏈結。
  2. 將 Change Delimiter - AllEmployees 命令連接到 進階查詢 命令。
  3. 將此命令命名為： 進階查詢 - 所有員工。
  4. 在 Tables 區段中，按一下 Add 按鈕以新增第二個索引標籤。
    • 對於第一個表：
      • 從 Change Delimiter - AllEmployees 命令指定 CSV 結果 輸出。
      • 將 XML 指定為 表格名稱。
    • 對於第二個表：
      • 指定 「GET - Headcount in CSV Format」 命令的 回應輸出 。
        將 CSV 指定為 表格名稱。
      • 在 Query 參數中，輸入以下內容：
        Select * from XML EXCEPT Select * from CSV
      • 在 Input Delimiter 和 Output Delimiter 欄位中，指定 逗號。
      • 勾選 「預覽結果」 選項。
  5. 儲存指令。
    image (60).png

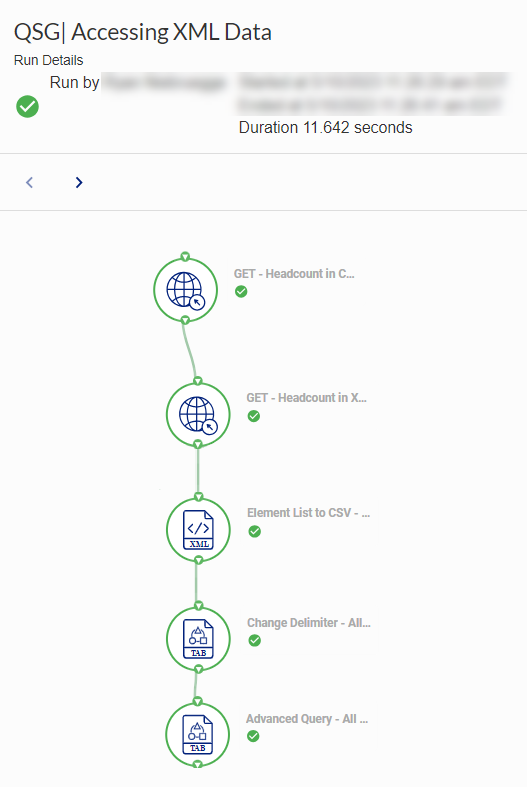

  6. 發布、執行和執行鏈結。
    image (61).png

  7. 審閱 進階查詢 - 所有員工命令的 「記錄」索引 標籤，並確認查詢傳回的記錄的員工編號與以下內容相符。

    員工 ID 01-6875791 10-4199621 38-3932553 63-0417180 78-3600453 85-6818050 97-2828467

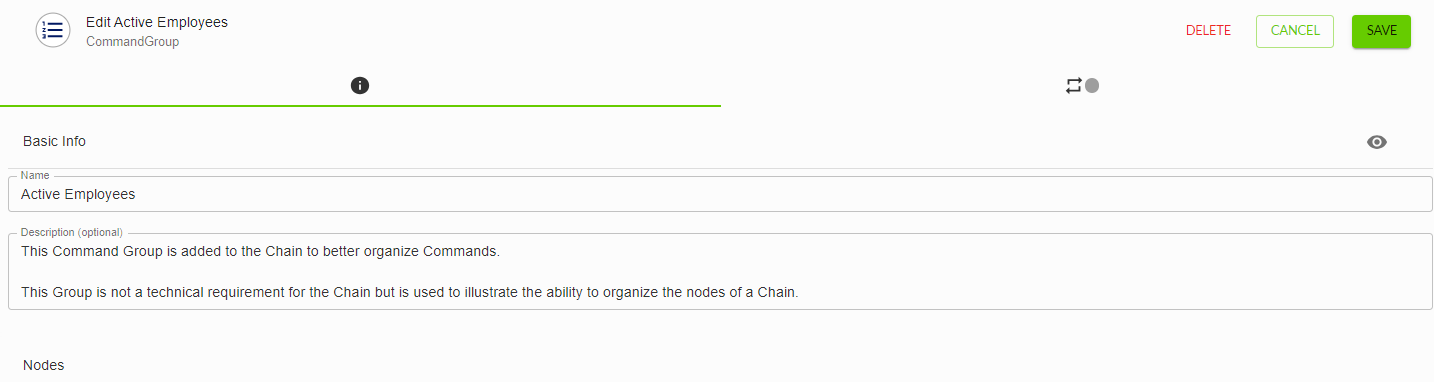

步驟 7：新增指令群組

在 Chain 中添加命令組，以便更好地組織命令。雖然本練習需要此步驟，但這並非 Chain 的技術要求。此步驟僅用來說明組織 Chain 節點的能力。

  1. 將 命令群組 新增至鏈結。
  2. 將 GET - Headcount in XML 格式命令連結至命令群組的「輸入」區段。
  3. 按一下命令群組，然後選取滴管圖示，將命令顏色變更為 紅色。
  4. 將此群組命名為： 在職員工。
    image (62).png

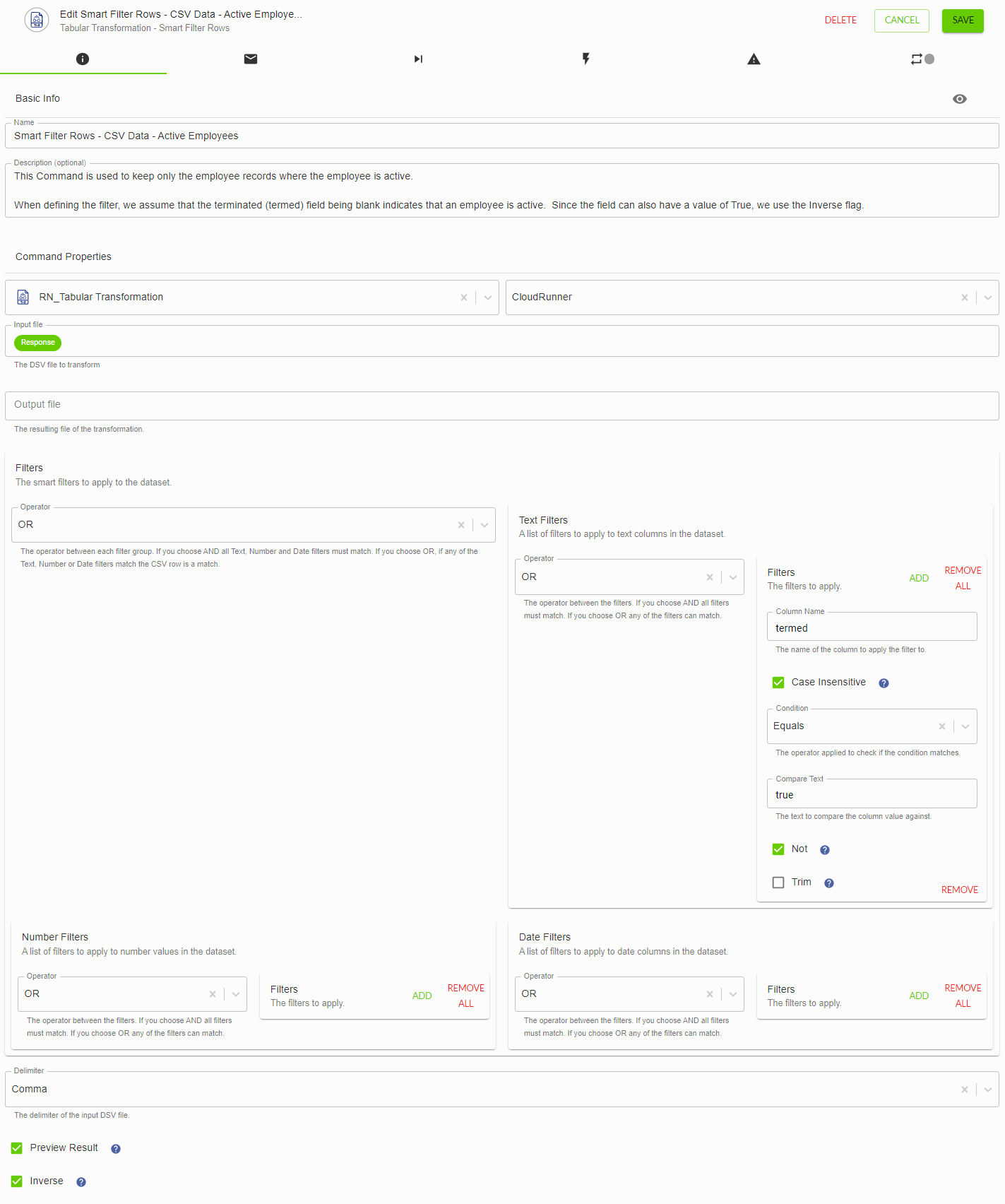

步驟 8：僅篩選活躍員工的 CSV 資料

使用智能篩選器，僅保留員工在職的員工記錄。定義篩選器時，我們假設已終止 (termed) 欄位為空白表示員工在職。

  1. 將 表格轉換連接器 中的 智慧篩選列 命令新增至鏈結。
  2. 將命令群組 的群組開始 連結至 智慧篩選 命令。
  3. 使用下列值組態命令：
    • 將此命令命名為： Smart Filter Rows - CSV Data - ActiveEmployees。
    • 對於 輸入檔案 參數，請從 GET - Headcount in CSV Format 命令中選取回應輸出 。
    • 將 輸出 檔案參數保留空白。
    • 將 逗號 指定為 分隔符號。
    • 在 「篩選器」 區段中，完成以下步驟：
      1. 按一下 Text 篩選器上的 Add 按鈕。
      2. 在 「資料欄名稱」 參數中，輸入 「termed」。
      3. 勾選 不區分大小寫 選項。
      4. 從 Condition 下拉式選單中，選取 Equals。
      5. 在 「比較文字」 參數中，輸入 true。
      6. 勾選「 不是」 選項。
      7. 取消核取 Trim 核取方塊。
        此篩選器現在將識別「termed」欄位不包含 true 值（即包含「false」或為空白）的任何記錄。
  4. 保留標示 「預覽結果」(Preview Result) 選項的狀態。
  5. 反向 選項可讓智慧篩選器保留 (勾選) 或移除 (取消勾選) 符合篩選條件的所有資料列。在這個練習中，我們要保留「termed」字詞欄值為「true」或空白的所有行。若要
    實現此目的，請勾選（勾選） Inverse 核取方塊。
  6. 儲存指令。
    image (63).png

步驟 8：僅篩選活躍員工的 CSV 資料

使用智能篩選器，僅保留員工在職的員工記錄。在定義篩選條件時，我們假設 terminated ("termed") 欄位為空白表示員工已啟用/啟動。

  1. 將 表格轉換連接器 中的 智慧篩選列 命令新增至鏈結。
  2. 將命令群組 的群組開始 連結至 智慧篩選 命令。
  3. 使用下列值組態命令：
    • 將此命令命名為： Smart Filter Rows - CSV Data - ActiveEmployees。
    • 對於 「輸入檔案」(Input file)，請從 「GET - Headcount in CSV Format」命令中選取「回應輸出」(Response Output) 。
    • 將 輸出 檔案參數保留空白。
    • 將 逗號 指定為 分隔符號。
    • 在 「篩選條件」(Filters) 區段中，
      1. 按一下 Text 篩選器上的 Add 按鈕。
      2. 在 「資料欄名稱」 參數中，輸入 「termed」。
      3. 勾選 不區分大小寫 選項。
      4. 從 Condition 下拉式選單中，選取 Equals。
      5. 在 「比較文字」 參數中，輸入 true。
      6. 勾選「 不是」 選項。
      7. 取消核取 Trim 核取方塊。
        此篩選器現在將識別「termed」欄位不包含 true 值（即包含「false」或為空白）的任何記錄。
    • 保留勾選 (勾選) Preview Result 核取方塊。
    • 反向 選項可讓智慧篩選器保留 (勾選) 或移除 (取消勾選) 符合篩選條件的所有資料列。在這個練習中，我們要保留 termed 欄位值為 true 或空白的所有行。若要實現此目的，請標記 (勾選) Inverse 核取方塊。
  4. 儲存指令。
    image (63).png

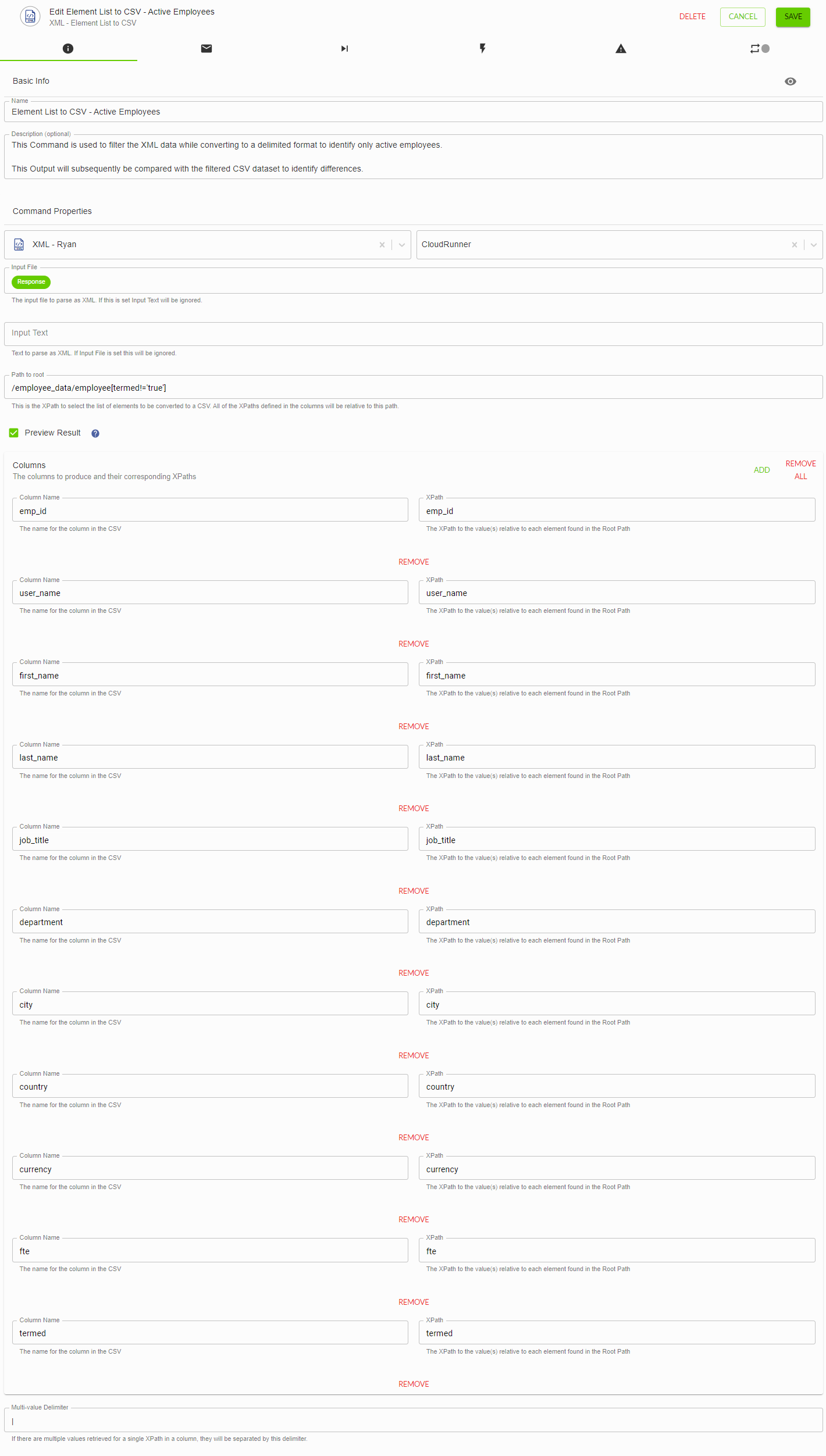

步驟 9：轉換為 Delimited 時過濾 XML 資料

在這個步驟中，我們會篩選 XML 資料，同時轉換成僅識別在職員工的分隔格式。此資料集隨後將與篩選過的 CSV 資料集比較，以找出差異。

  1. 將 元素清單複製到 CSV - 所有員工 命令。
  2. 將「命令群組」的 「群組開始」(Group Start) 連接到 「元素清單」(Element List) 至「CSV - AllEmployees (Copy) Command」。
  3. 編輯命令，將其命名為： Element List to CSV - ActiveEmployees。
  4. 在「Path to root」參數中，輸入以下內容。
    /employee_data/employee[termed!='true']
    現在，這將識別「termed」欄位不包含 true 值（即，它包含「false」或為空白）的任何記錄。
  5. 儲存指令。
    image (64).png

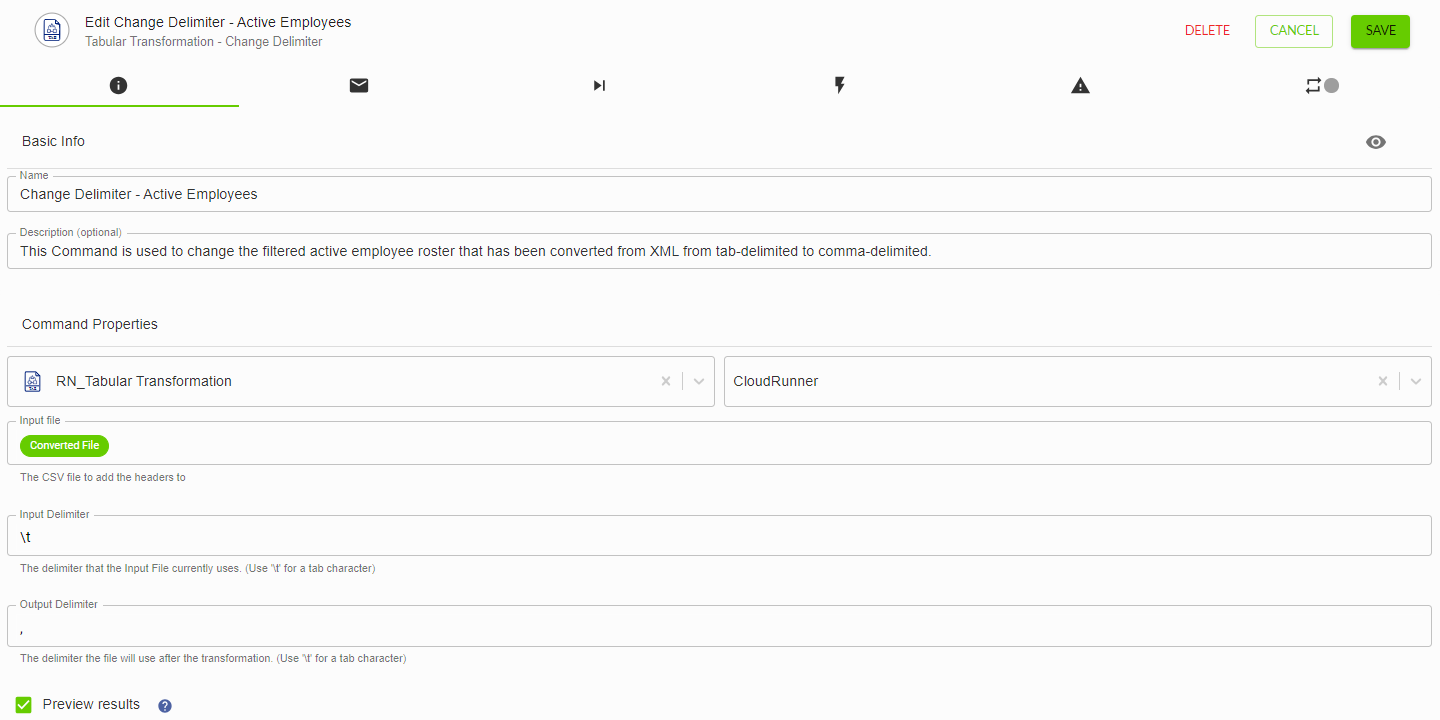

步驟 10：將篩選的 XML 資料轉換為逗號分隔型

與完整員工名冊一樣，已從 XML 轉換為以制表符分隔的篩選在職員工名冊需要轉換為以逗號分隔。

  1. 複製 Change Delimiter - AllEmployees 命令。
  2. 將 元素清單連接至 CSV - ActiveEmployees 命令至 元素變更分隔符 - 所有員工（複製） 命令。
  3. 使用下列值組態命令。
    • 名稱：變更分隔符號 - 在職員工。
    • 修改 輸入檔案 參數以使用從元素清單 轉換的檔案 輸出 為 CSV - 在職員工 命令。
  4. 儲存指令。

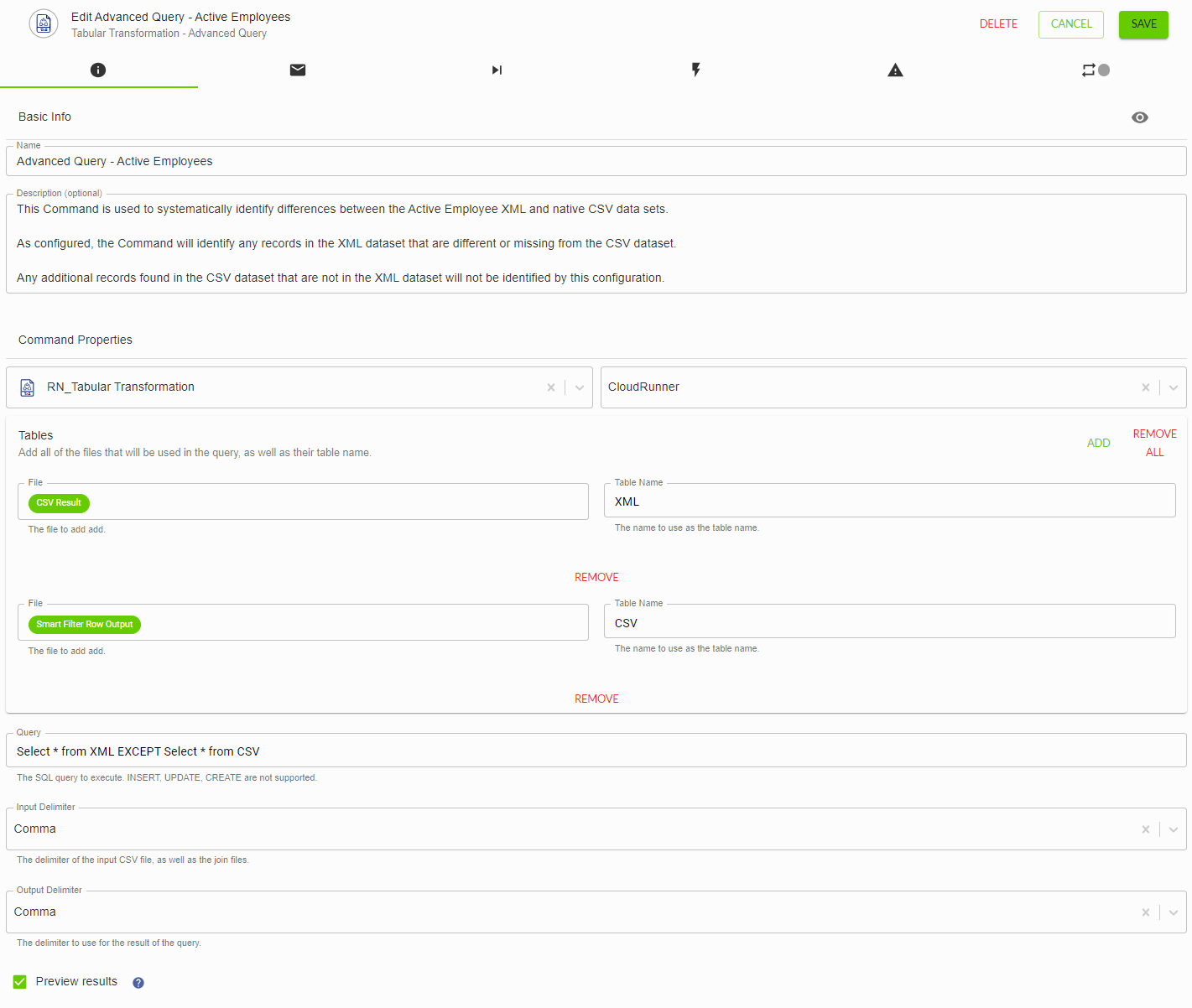

步驟 11：檢查與在職員工的差異

與完整員工名冊一樣，已從 XML 轉換為以制表符分隔的篩選在職員工名冊需要轉換為以逗號分隔。

  1. 複製 進階查詢 - 所有員工 命令。
  2. 將命令群組 外 的使用者連接到 進階查詢 - 所有員工（複製） 命令。將 Advanced Query - All Employees 指令連接到 Group Out，可確保所有連接到 Group Start 的指令在連續到 Group Out 的指令之前完成。
  3. 使用下列值組態命令：
    • 名稱： 進階查詢 - 在職員工。

    • 在 「表格」 區段中，使用以下值修改這兩個表格的 「檔案」 參數：

      表格 檔案
      XML 變更分隔符號的CSV 結果輸出 - 在職員工命令
      CSV 智慧篩選列的智慧篩選列輸出 - 僅作用中，CSV 資料命令
  4. 儲存指令。
    image (66).png

步驟 12：測試練習

現在 Chain 已經完成，請測試結果。

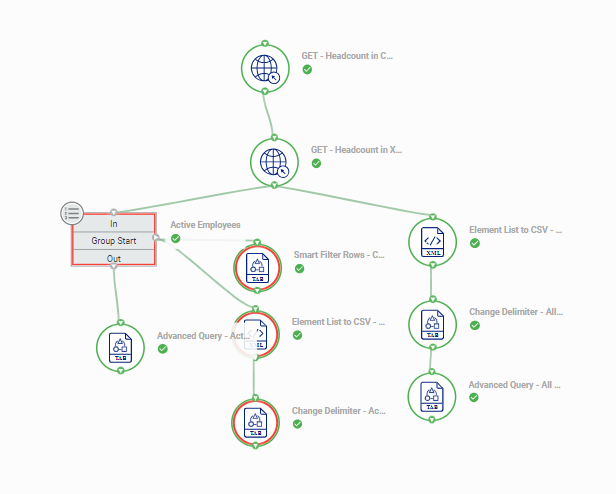

  1. 發布 鏈結。
  2. 按一下 「執行」(Execute) ，然後選取 「執行鏈結」(Run Chain)。
    image (67).png

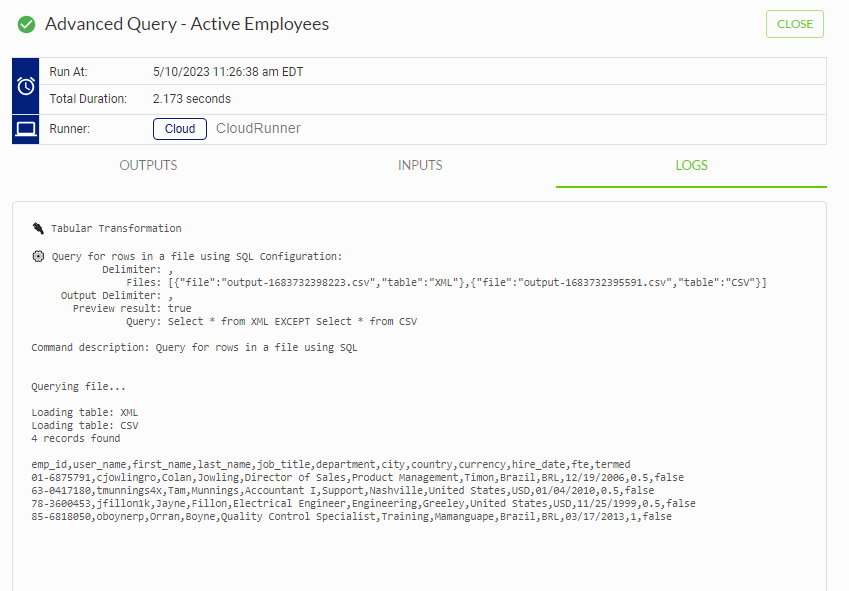

  3. 鏈結完成執行後，按一下 Advanced Query - ActiveEmployees 節點。
    1. 在 「輸出」(Outputs) 索引 標籤上，確認已輸出 4 條記錄。

    2. 按一下記錄索引標籤，並確認查詢所傳回記錄的員工 ID 與下列相符。

      員工 ID 01-6875791 63-0417180 78-3600453 85-6818050


      image (68).png

如要進一步了解使用鏈結進行資料轉換，請參閱互聯學習路徑 - 轉換簡介！
