CLP - XML转换

CLP - XML转换

  • 上次更新

在本关联学习路径中，我们将创建一个链，演示如何将 XML 文件转换为 CSV 文件。此外，我们还将探讨如何比较数据集以找出差异。

主要学习目标 XML连接器
次要学习目标 表格转换智能筛选器、更改分隔符和高级查询命令
先决条件 配置 XML 连接器连接
支持模板 CLP | 访问 XML 数据

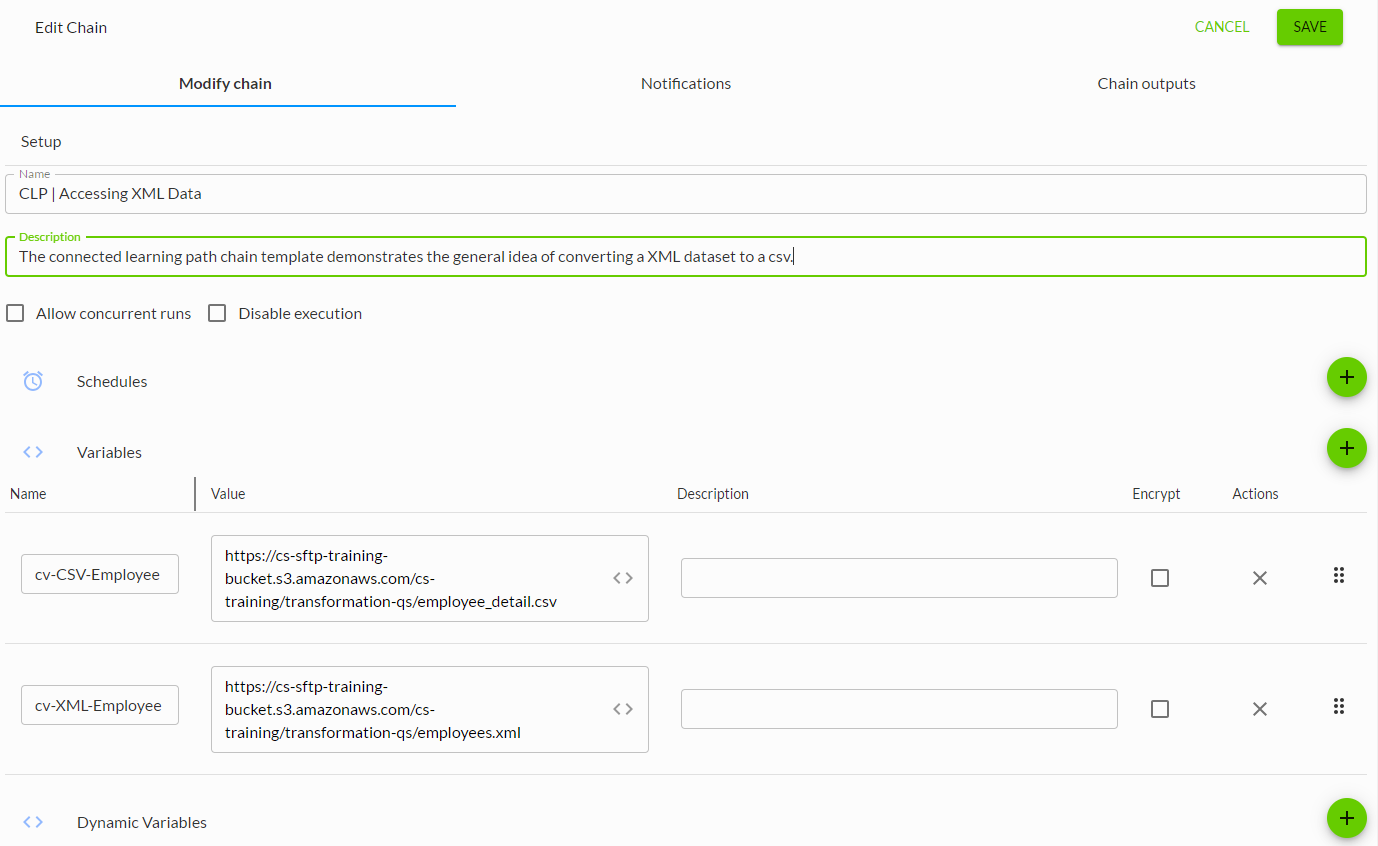

步骤 1：创建链

  1. 添加一个新的 链，并将链命名为： CLP | 访问 XML 数据。
  2. 创建两个链式变量，如下所示：
    1. 在 链式变量下，单击加号 (+) 两次。
    2. 请使用以下变量名称和值：
      • XML变量
        • 姓名： cv-XML-员工
        • 值： https://cs-sftp-training-bucket.s3.amazonaws.com/cs-training/transformation-qs/employees.xml
      • CSV 变量
        • 姓名： cv-CSV-员工
        • 值： https://cs-sftp-training-bucket.s3.amazonaws.com/cs-training/transformation-qs/employee_detail.csv
  3. 拯救链条。

步骤 2：以 CSV 格式检索数据

使用 HTTP 连接器以 CSV 格式检索与人员统计相关的数据。在后续步骤中，我们将以 XML 格式检索类似的人员统计信息，然后比较数据集以找出差异。

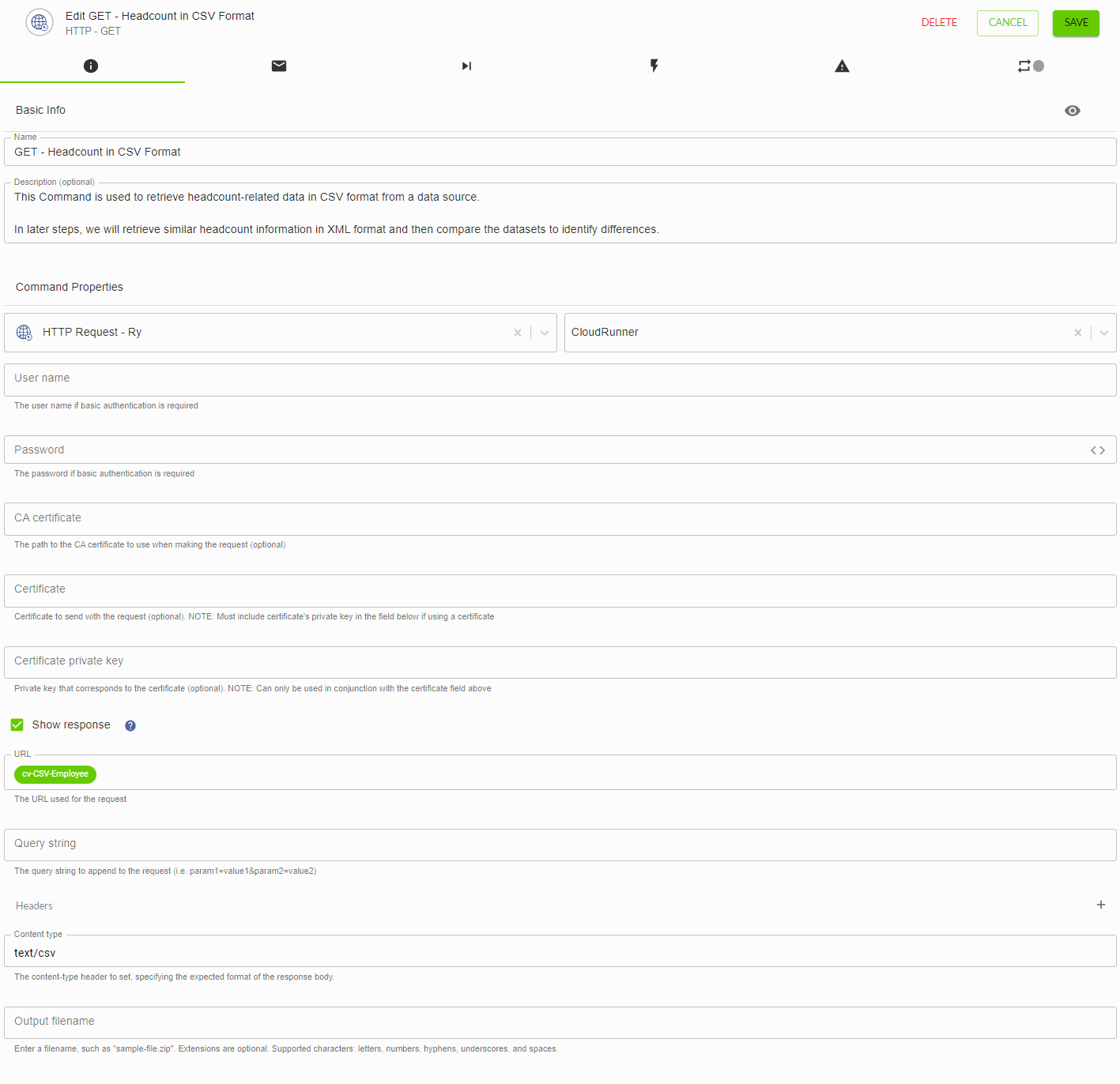

  1. 从 HTTP 连接器 向启动节点添加 GET 命令。

  2. 请使用以下值配置命令：

    姓名 获取 - 员工人数（CSV 格式）
    用户名 <leave blank>
    密码 <leave blank>
    CA证书 <leave blank>
    证书 <leave blank>
    证书私钥 <leave blank>
    显示回复 已核取
    网址 cv-CSV-Employee 链式变量
    查询字符串 <leave blank>
    内容类型 文本/CSV
    回复 <leave blank>
  3. 保存命令。
    image (55).png

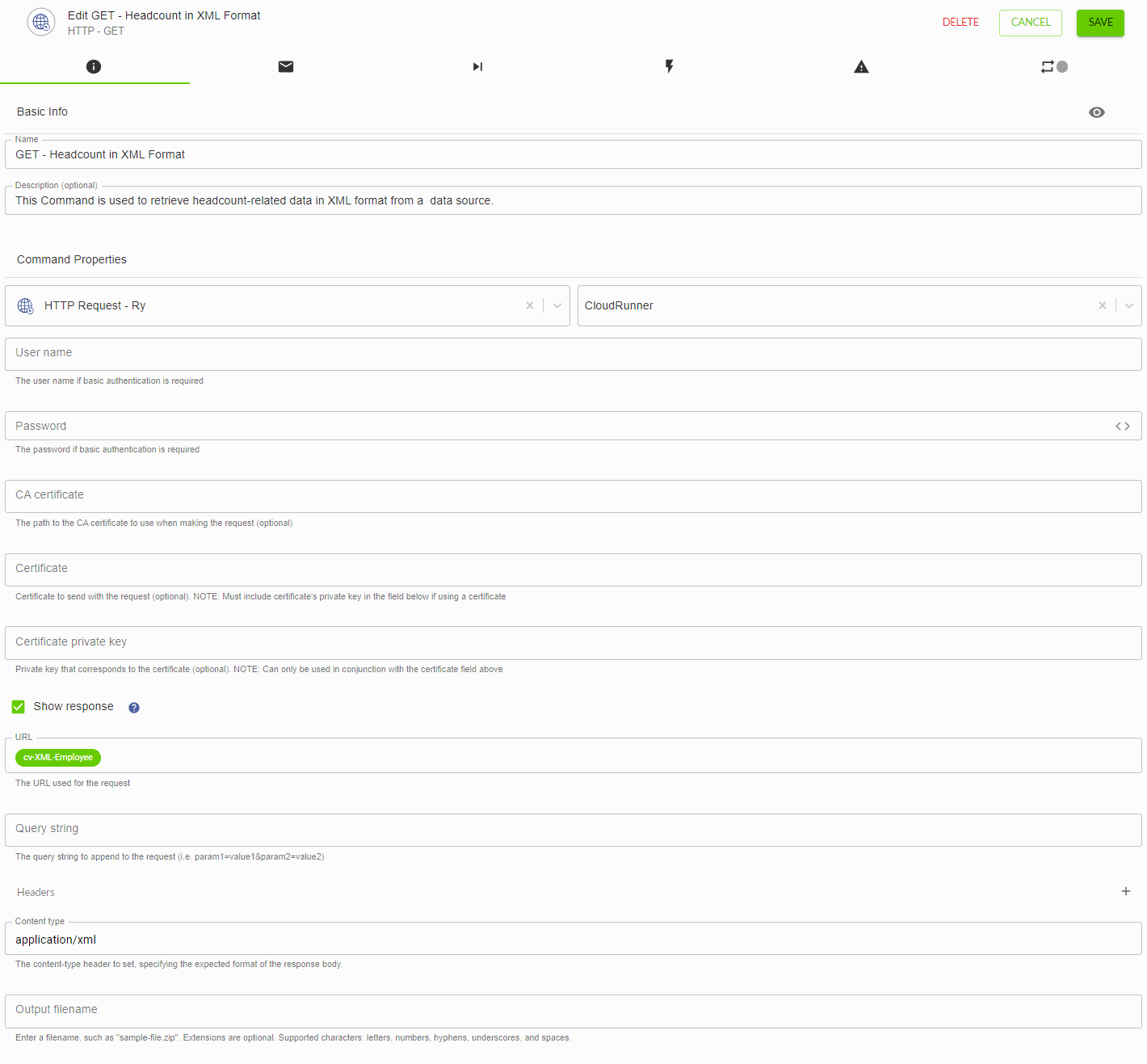

步骤 3：以 XML 格式检索数据

使用 HTTP 连接器以 XML 格式检索与人员统计相关的数据。如步骤 2 所述，在后续步骤中，我们将比较 XML 数据集和 CSV 数据集，以找出差异。

  1. 将来自 HTTP 连接器 的 [ GET 命令添加到链中。
  2. 将起始节点（GET - CSV 格式的人员统计）连接到 GET 命令。

  3. 请使用以下值配置命令：

    姓名 获取 - XML 格式的人员统计数据
    用户名 <leave blank>
    密码 <leave blank>
    CA证书 <leave blank>
    证书 <leave blank>
    证书私钥 <leave blank>
    显示回复 已核取
    网址 cv-XML-Employee 链式变量
    查询字符串 <leave blank>
    内容类型 application/xml
    回复 <leave blank>
  4. 保存命令。
    image (56).png

步骤 4：将 XML 文件转换为分隔符格式

使用 XML 连接器将 XML 数据转换为 CSV 格式，以便我们稍后在链中利用需要分隔符格式数据的命令。

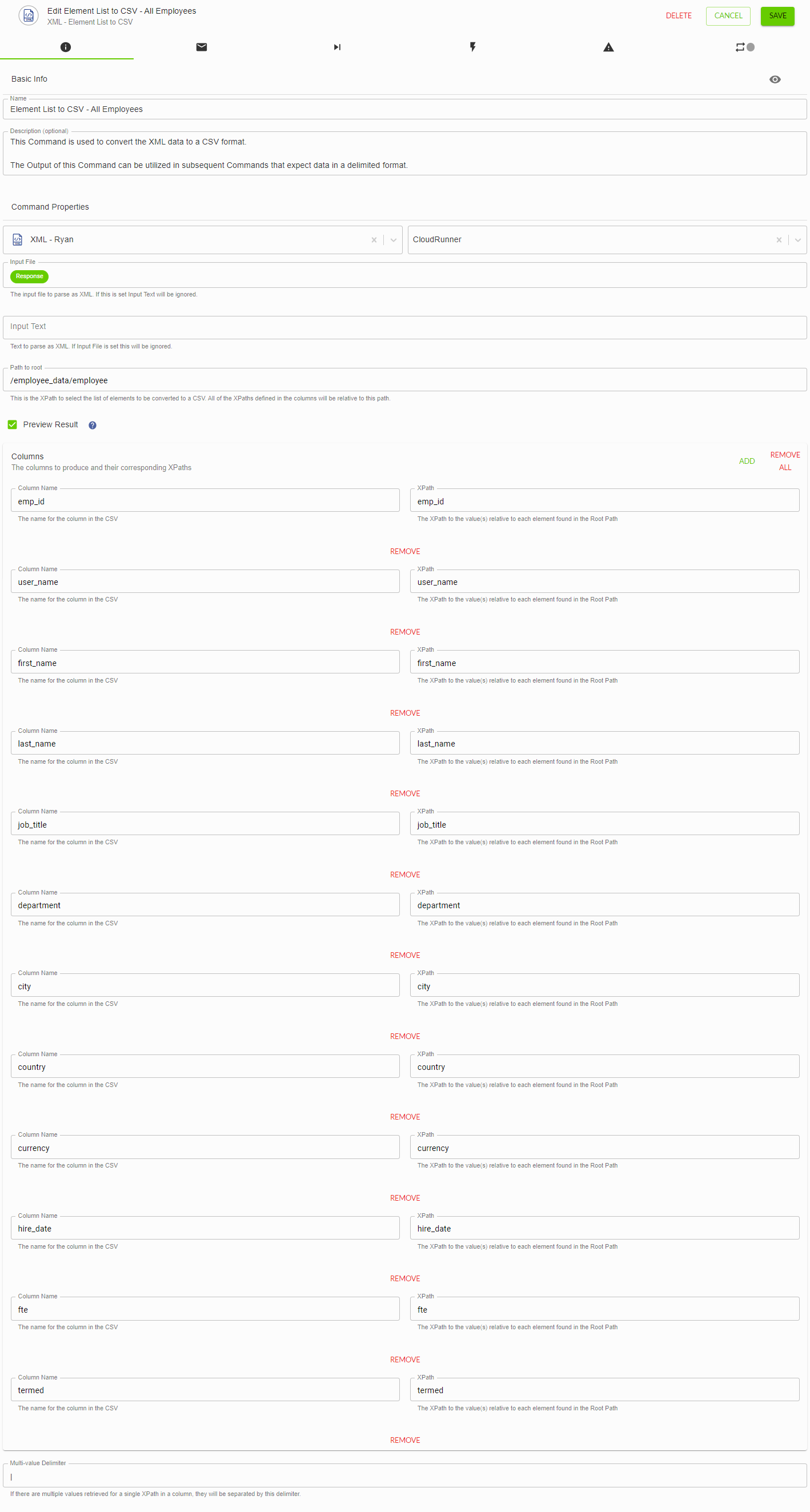

  1. 将 元素列表添加到 CSV 命令，从 XML 连接器 添加到链中。
  2. 将 GET - Headcount in XML Format 命令连接到 Element List to CSV 命令。
  3. 请使用以下值配置命令：
    • 对于 输入文件 参数，从 GET - 以 XML 格式获取人数 命令中选择 响应输出 。
    • 将 输入 文本参数留空。
    • 对于 “根路径 ”参数，请输入以下信封信息：
      / employee_data/employee
    • 选中 “预览结果 ”参数复选框。

    • 对于 列 部分，单击 添加 按钮 12 次。
      对于每个添加的列，在 列名称 和 XPath 字段中输入上一步预览的数据记录中的字段名称。示例：
      emp_id

      ⚠️ XPath 字段区分大小写，必须与信封的大小写匹配。
    • 对于多值分隔符参数，输入竖线 (|)。
  4. 保存命令。
    image (57).png
  5. 发布、执行和运行链。

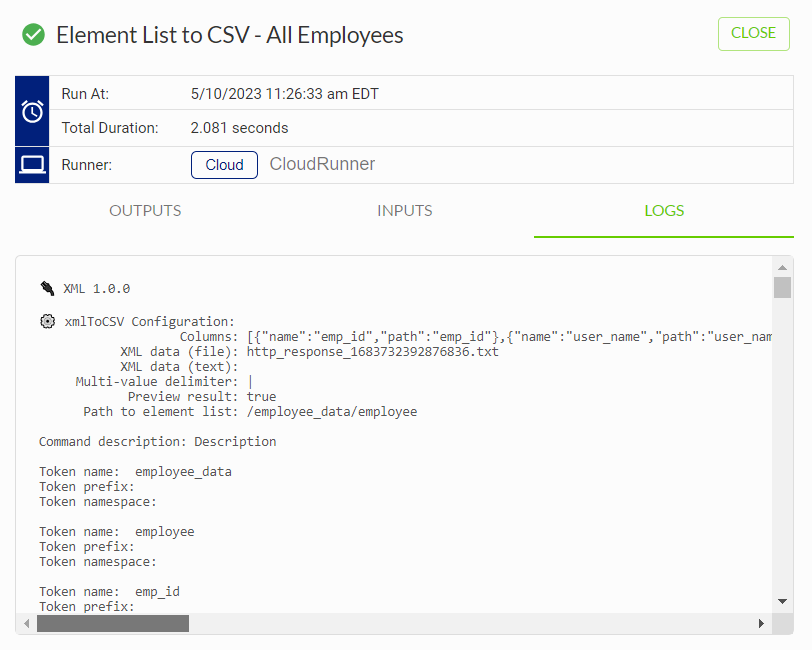

  6. 查看 元素列表到 CSV - 所有员工 命令节点的 ] 日志 [ 选项卡，并确认是否显示了员工列表。

    ⚠️ 请勿跳过此步骤的执行和结果审查，因为将在链中创建此命令的副本，任何错误随后都需要在多个命令实例中进行更正。

    image (58).png

步骤 5：将转换后的 XML 文件从制表符分隔符更改为逗号分隔符

使用表格转换连接器将 XML 转换生成的输出从制表符分隔格式转换为逗号分隔格式。

  1. 从 表格转换 [ 连接器向链中添加 [] 更改分隔符 命令。
  2. 将 元素列表到 CSV - 所有员工 命令连接到 更改分隔符 命令。
  3. 请使用以下值配置命令：
    • 名称： 更改分隔符 - 所有员工
    • 输入文件： 转换后的文件输出 从 元素列表到 CSV - 所有员工 命令
    • 输入分隔符： \t
    • 输出分隔符：， （逗号）
  4. 保存命令。
    image (59).png

步骤 6：比较 CSV 和 XML 数据集，找出差异

使用 高级查询 系统地识别 XML 和原生 CSV 数据集之间的差异。在这个例子中，找出 XML 数据集中与 CSV 数据集不同或缺失的任何记录。本练习无法识别 CSV 数据集中存在但 XML 数据集中不存在的任何其他记录。

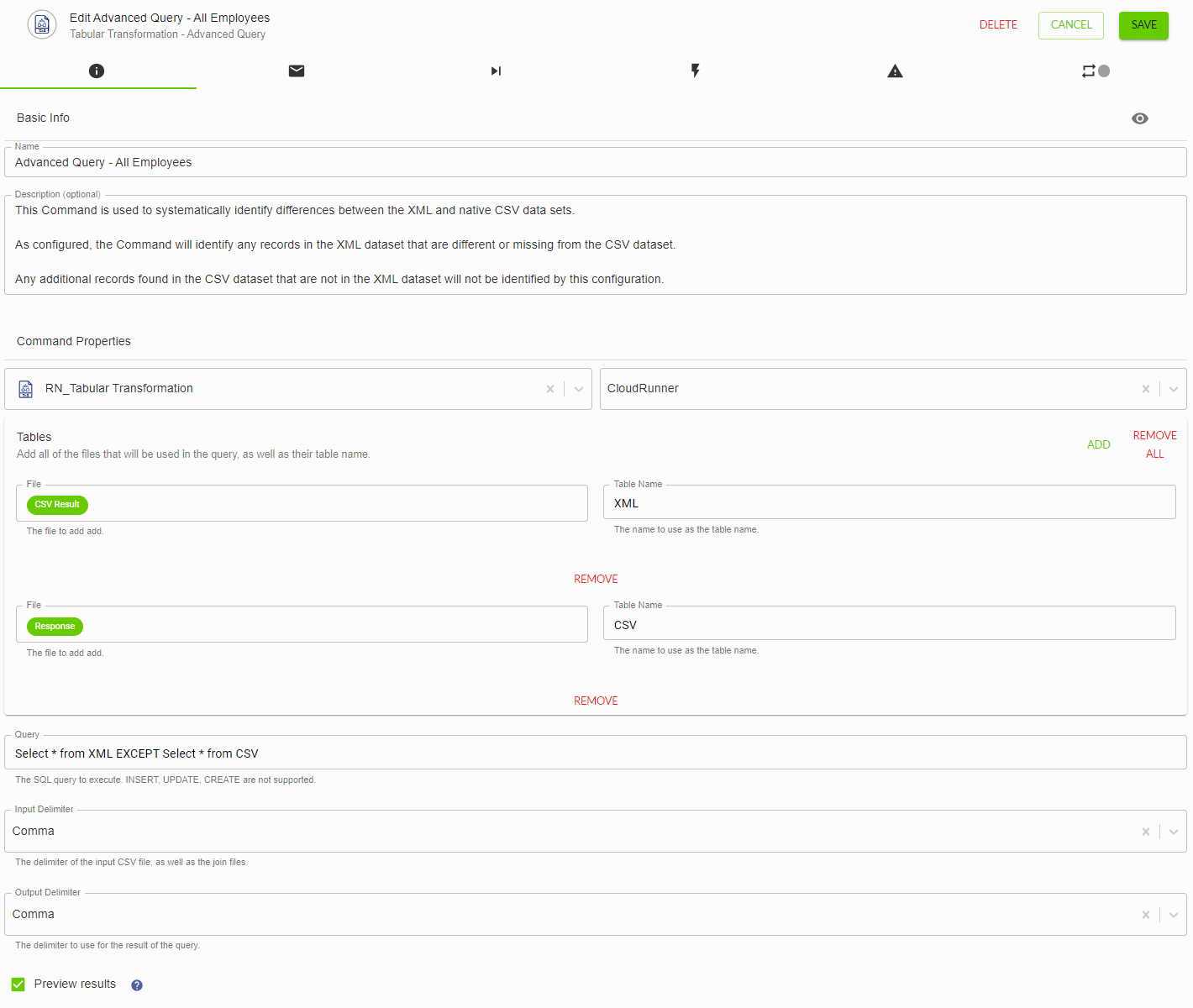

  1. 将 高级查询 命令从 表格转换 连接器 添加到链中。
  2. 将 更改分隔符 - 所有员工 命令连接到 高级查询 命令。
  3. 命令名称： 高级查询 - 所有员工。
  4. 在 表格 部分，点击 添加 按钮添加第二个标签页。
    • 第一张表：
      • 指定 CSV 结果 输出，来自 更改分隔符 - 所有员工 命令。
      • 指定 XML 作为 表名。
    • 第二张表格：
      • 指定 GET - Headcount in CSV Format 命令的 ] 响应输出 。
        指定 CSV 作为 表名。
      • 在查询参数中，输入以下内容：
        Select * from XML EXCEPT Select * from CSV
      • 在 输入 分隔符和 输出 分隔符字段中，指定 逗号。
      • 勾选 “预览结果 ”选项。
  5. 保存命令。
    image (60).png

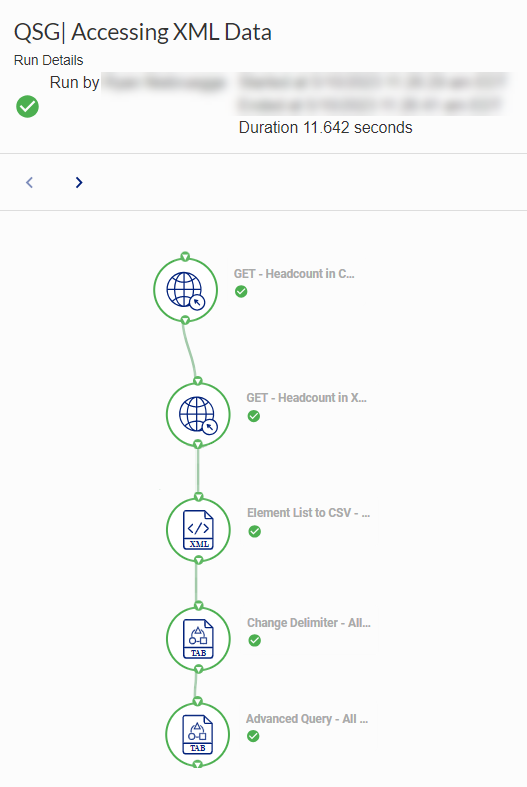

  6. 发布、执行和运行链。
    image (61).png

  7. 查看 “高级查询 - 所有员工 ”命令节点的 “日志 ”选项卡，并确认查询返回的记录中的员工 ID 与下面的记录匹配。

    员工编号 01-6875791 10-4199621 38-3932553 63-0417180 78-3600453 85-6818050 97-2828467

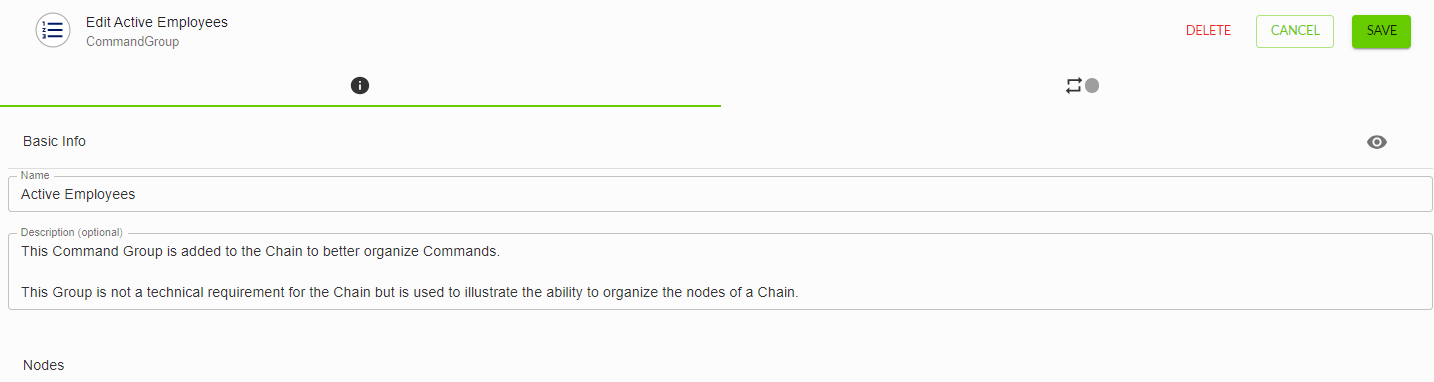

步骤 7：添加命令组

在命令链中添加命令组，以便更好地组织命令。虽然这一步骤是本次练习的必要步骤，但对于该链条而言，这并不是技术上的要求。此步骤仅仅是为了说明组织链中节点的能力。

  1. 将 命令组 添加到链中。
  2. 将 GET - Headcount in XML Format 命令连接到命令组的 In 部分。
  3. 单击命令组，然后选择吸管图标，将命令颜色更改为 红色。
  4. 组名： 活跃员工。
    image (62).png

步骤 8：仅筛选在职员工的 CSV 数据

使用智能筛选器，仅保留员工处于活跃状态时的员工记录。在定义筛选器时，我们假设终止（已终止）字段为空表示员工处于活跃状态。

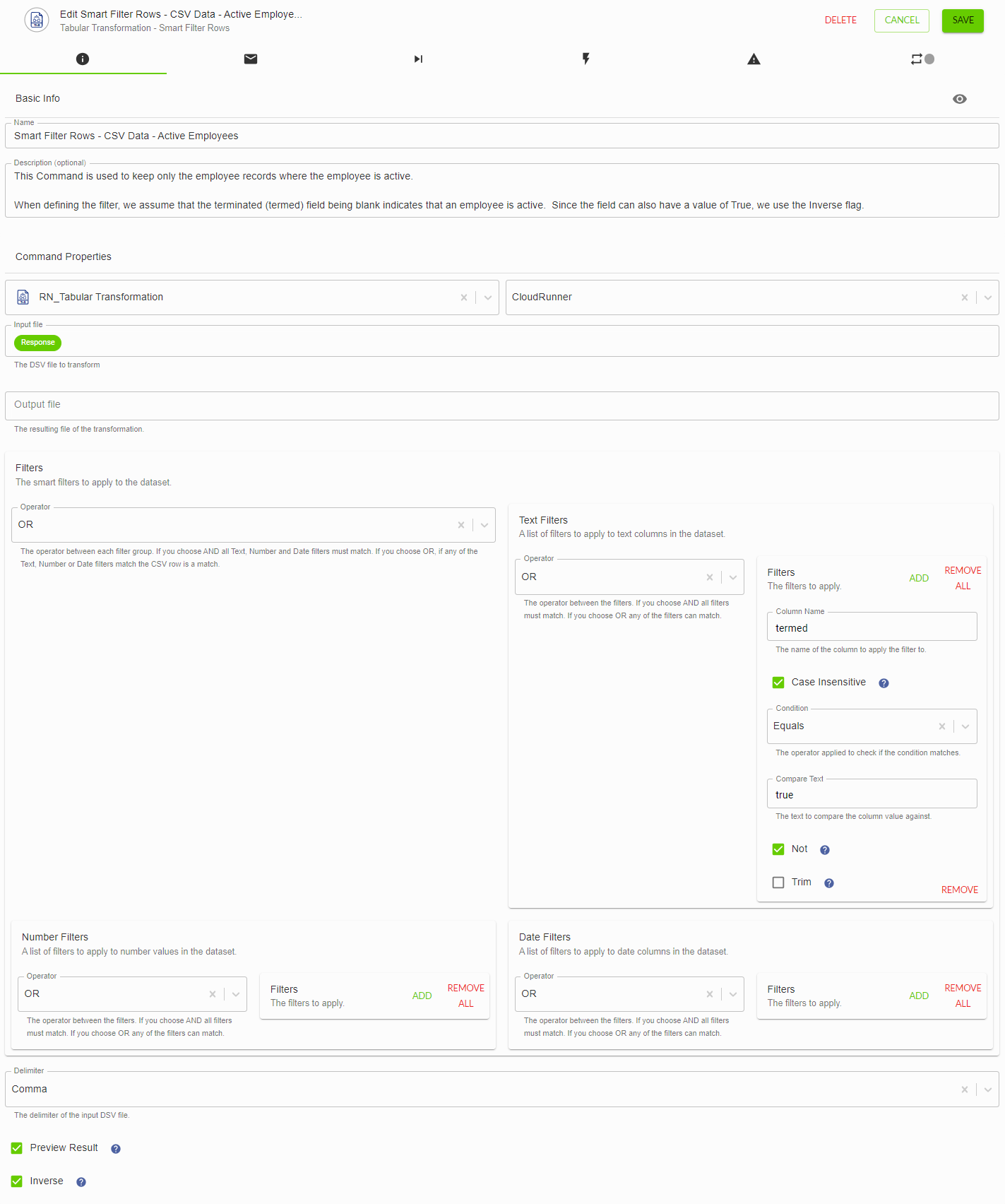

  1. 从 表格转换连接器 向链中添加 智能筛选行 命令。
  2. 将 组启动 从命令组连接到 智能筛选 命令。
  3. 请使用以下值配置命令：
    • 命令名称： 智能筛选行 - CSV 数据 - 活跃员工。
    • 对于 输入文件 参数，从 GET - Headcount 以 CSV 格式命令中选择响应输出 。
    • 将 输出 文件参数留空。
    • 指定 逗号 作为 分隔符。
    • 在 过滤器 部分完成以下步骤：
      1. 点击 文本过滤 器上的 “添加 ”按钮。
      2. 在 列名 参数中，输入 称为。
      3. 勾选 “不区分大小写 ”选项。
      4. 从 条件 下拉列表中，选择 等于。
      5. 在 比较文本 参数中，输入 true。
      6. 选中 而不是 选项。
      7. 请勿选中 “修剪 ”复选框。
        此筛选器现在将识别字段“termed”不包含值 true 的任何记录（即，它包含“false”或为空）。
  4. 保持 “预览结果 ”选项选中。
  5. 反向 选项允许智能筛选器保留（选中）或删除（取消选中）所有符合筛选条件的行。在这个练习中，我们要保留“termed”字段值为真或空白的所有行。要实现
    此目的，请勾选 “反向 ”复选框。
  6. 保存命令。
    image (63).png

步骤 8：仅筛选在职员工的 CSV 数据

使用智能筛选器，仅保留员工处于活跃状态时的员工记录。在定义筛选器时，我们假设“终止”（“termed”）字段为空表示员工处于活跃状态。

  1. 从 表格转换连接器 向链中添加 智能筛选行 命令。
  2. 将 组启动 从命令组连接到 智能筛选 命令。
  3. 请使用以下值配置命令：
    • 命令名称： 智能筛选行 - CSV 数据 - 活跃员工。
    • 对于 输入文件，从 GET - Headcount 以 CSV 格式命令中选择响应输出 。
    • 将 输出 文件参数留空。
    • 指定 逗号 作为 分隔符。
    • 在 过滤器 部分，
      1. 点击 文本过滤 器上的 “添加 ”按钮。
      2. 在 列名 参数中，输入 称为。
      3. 勾选 “不区分大小写 ”选项。
      4. 从 条件 下拉列表中，选择 等于。
      5. 在 比较文本 参数中，输入 true。
      6. 选中 而不是 选项。
      7. 请勿选中 “修剪 ”复选框。
        此筛选器现在将识别字段“termed”不包含值 true 的任何记录（即，它包含“false”或为空）。
    • 保持 预览结果 复选框选中状态。
    • 反向 选项允许智能筛选器保留（选中）或删除（取消选中）所有符合筛选条件的行。在这个练习中，我们要保留所有 termed 字段值为 true 或空白的行。要实现这一点，请勾选 “反向 ”复选框。
  4. 保存命令。
    image (63).png

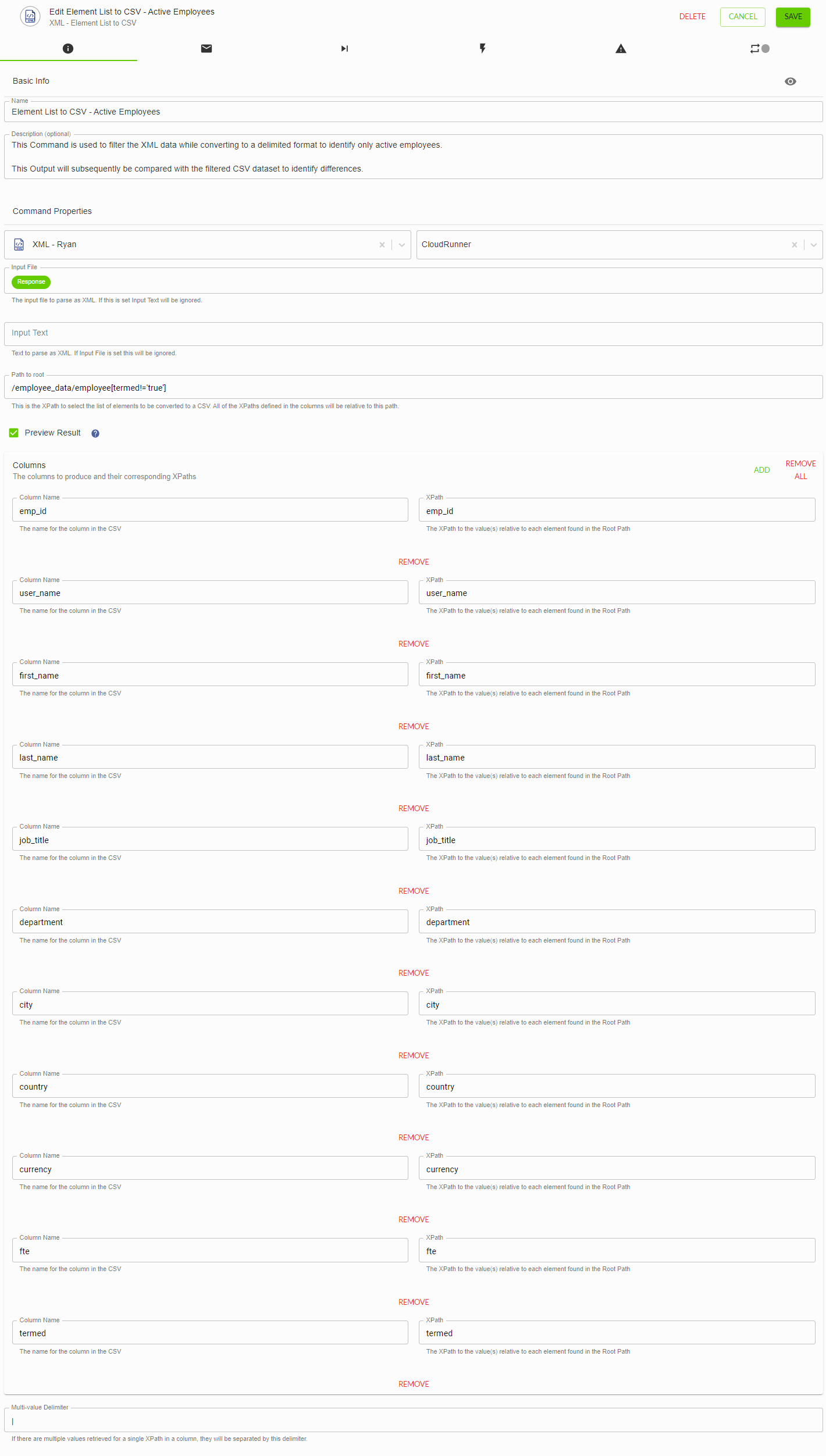

步骤 9：在转换为分隔符时筛选 XML 数据

在此步骤中，我们将 XML 数据转换为分隔符格式，并对其进行筛选，以仅识别活跃员工。随后会将此数据集与过滤后的 CSV 数据集进行比较，以找出差异。

  1. 将 元素列表复制到 CSV - 所有员工 命令。
  2. 将 组开始 从命令组连接到 元素列表到 CSV - 所有员工（复制） 命令。
  3. 编辑命令，将其命名为： 元素列表到 CSV - 活跃员工。
  4. 在“根路径”参数中，输入以下内容。
    /employee_data/employee[termed!='true']
    这将识别字段“termed”的值不为 true 的任何记录（即，它包含“false”或为空）。
  5. 保存命令。
    image (64).png

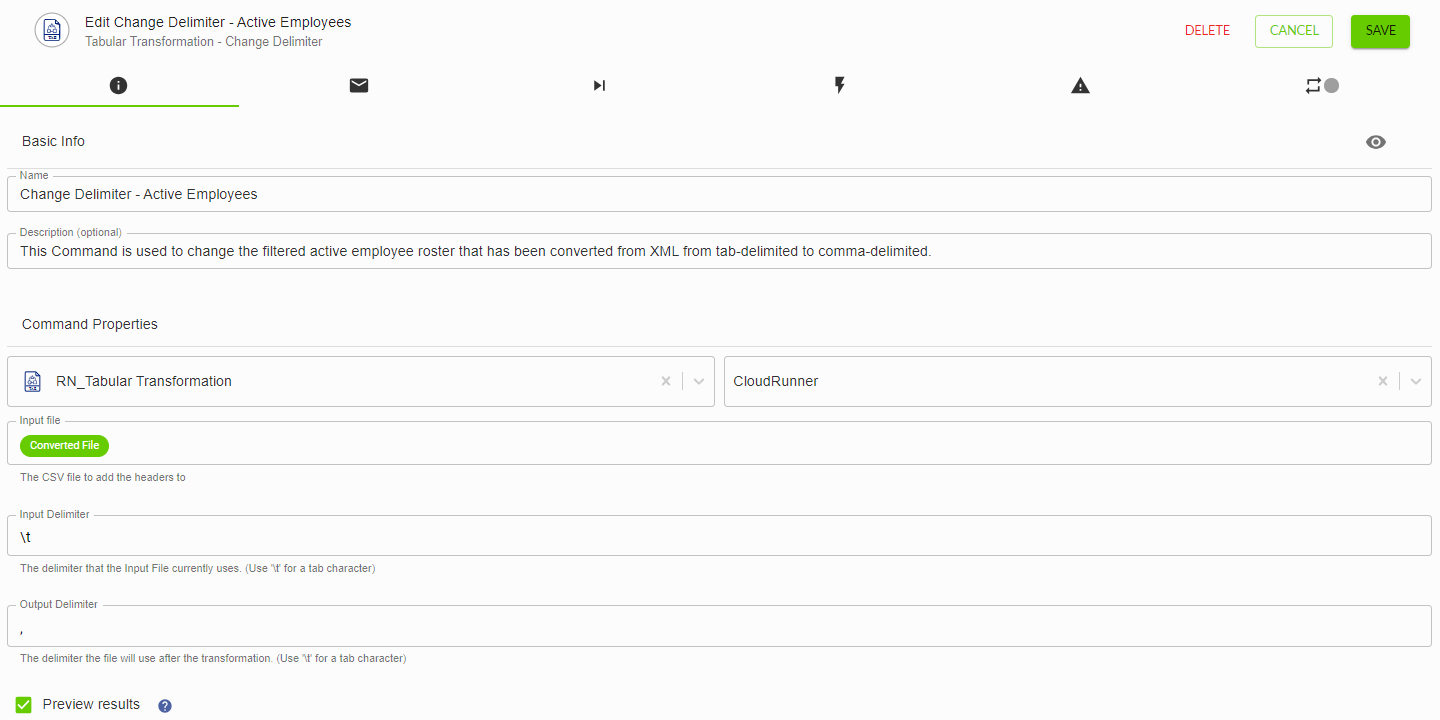

步骤 10：将筛选后的 XML 数据更改为逗号分隔格式

与完整的员工名册一样，从 XML 转换为制表符分隔的筛选后的在职员工名册需要转换为逗号分隔。

  1. 复制 更改分隔符 - 所有员工 命令。
  2. 将 元素列表到 CSV - 活跃员工 命令连接到 元素更改分隔符 - 所有员工（复制） 命令。
  3. 使用以下值配置命令。
    • 名称：更改分隔符 - 活跃员工。
    • 修改 输入文件 参数，以使用 转换文件 输出，来自 元素列表到 CSV - 活跃员工 命令。
  4. 保存命令。
    image (65).png

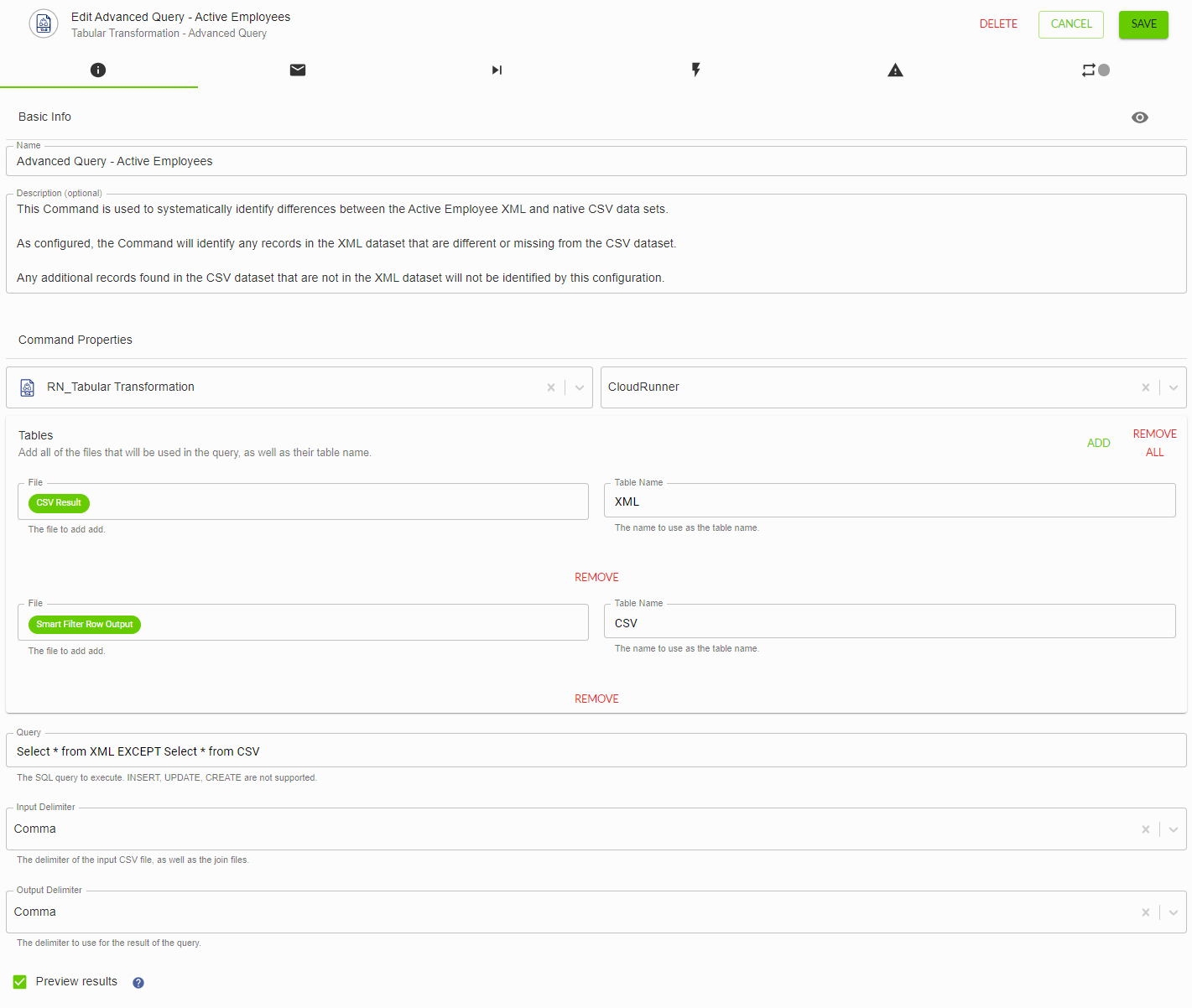

步骤 11：检查与在职员工的差异

与完整的员工名册一样，从 XML 转换为制表符分隔的筛选后的在职员工名册需要转换为逗号分隔。

  1. 复制 高级查询 - 所有员工 命令。
  2. 将命令组的 输出 连接到 高级查询 - 所有员工（复制） 命令。将“高级查询 - 所有员工”命令连接到“组输出”可确保与“组开始”连接的所有内容在链继续执行到“组输出”中的命令之前完成。
  3. 请使用以下值配置命令：
    • 名称： 高级查询 - 在职员工。

    • 在 Tables 部分，使用以下值修改两个表的 File 参数：

      表格 文件
      XML CSV 结果输出 来自“更改分隔符 - 活跃员工”命令
      CSV 智能筛选行输出 来自智能筛选行 - 仅限活动行，CSV 数据命令
  4. 保存命令。
    image (66).png

步骤 12：测试练习

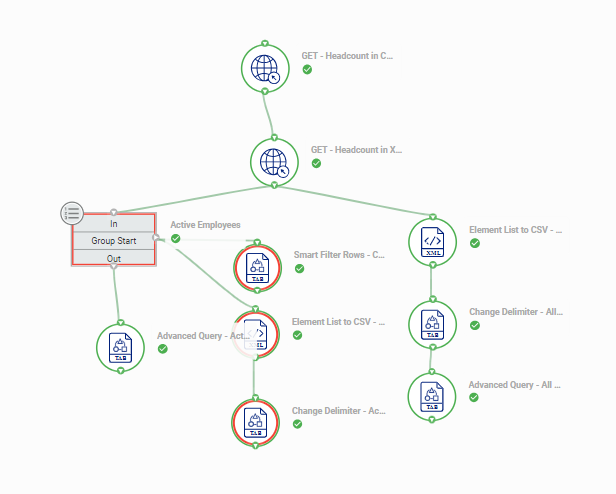

现在链式流程已完成，请测试结果。

  1. 发布 链。
  2. 单击 执行 ，然后选择 运行链。
    image (67).png

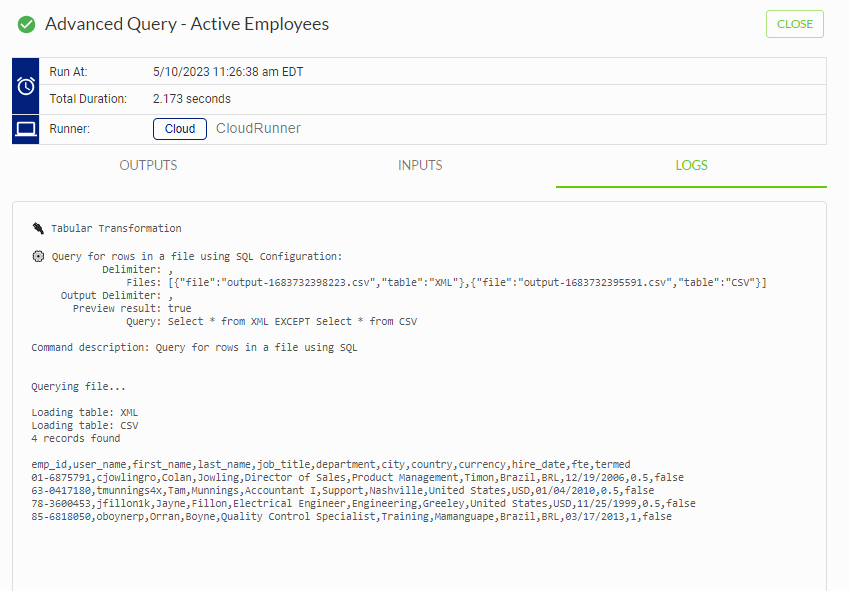

  3. 链式查询运行完毕后，点击 高级查询 - 活跃员工 节点。
    1. 在 输出 选项卡上，确认已输出 4 条记录。

    2. 点击“日志”选项卡，确认查询返回的记录中的员工 ID 与下面的记录相符。

      员工编号 01-6875791 63-0417180 78-3600453 85-6818050


      image (68).png

要了解有关使用 Chains 进行数据转换的更多信息，请查看连接学习路径 - 转换简介！
