Spridnings- och bubbeldiagram visar två eller flera datadimensioner samtidigt. Spridnings- och bubbeldiagram används ofta för att kommunicera data som rör riskhantering, revision och SOX-processer.
Spridnings- och bubbeldiagram kan användas för att identifiera korrelationer mellan två variabler. Detta kan hjälpa till att identifiera den potentiella grundorsaken till problemen.

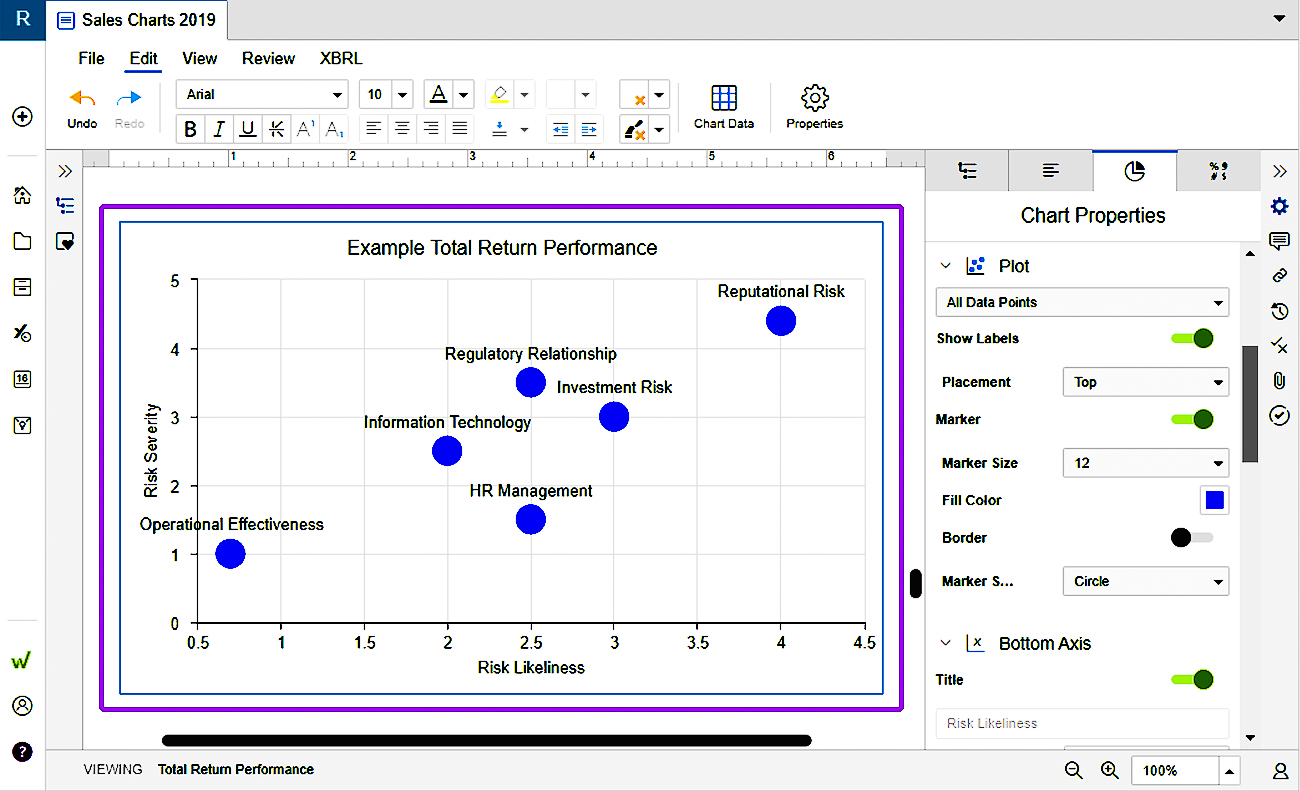

Spridningsdiagram
Ett spridningsdiagram är ett diagram med enskilda punkter som visar förhållandet mellan två datamängder. Detta visar en trend snarare än en direkt korrelation.
Ett exempel inom affärsvärlden kan vara försäljning per enhet jämfört med intäkter. De två kategorierna av information bestämmer var punkten ska placeras. Färgen på punkten kan representera en annan faktor, t.ex. produktionsplats. Storleken kan vara försäljningsvarians eller skillnaden mellan den prognostiserade eller budgeterade försäljningen och den faktiska försäljningen.

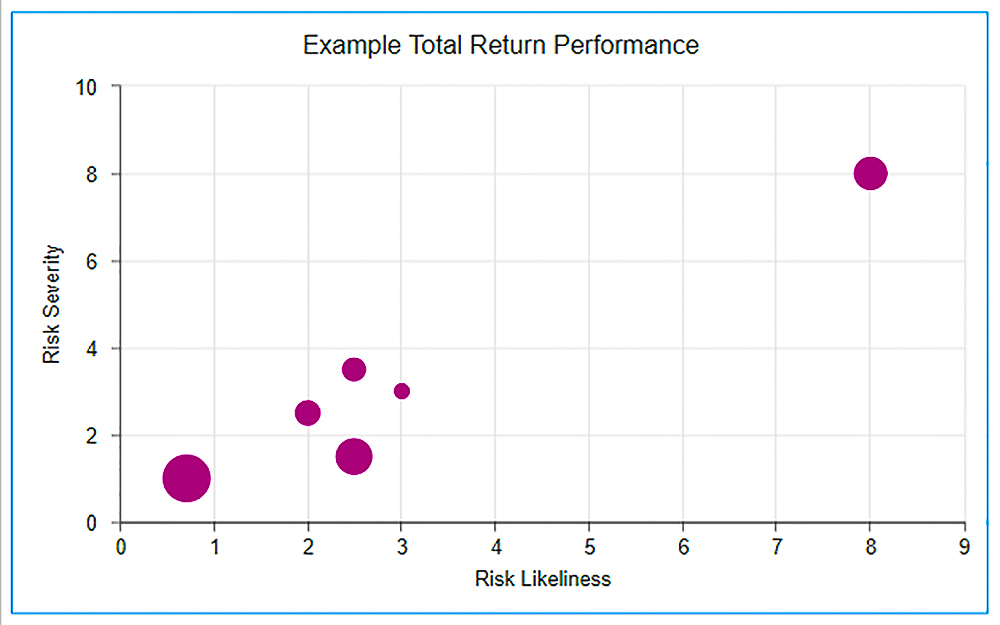

Bubbel-diagram
Ett bubbeldiagram är ett spridningsdiagram med tillägg av storleksdata för de punkter som visas. Mått för bubbeldiagram inkluderar punktetikett, X-axelns position, Y-axelns position och punktstorlekar.
Med bubbeldiagram kan du justera bubblornas relativa storlek och form med hjälp av värdena i datatabellen eller en annan länkad källa. Förutom X- och Y-axelns punkter kan du lägga till ytterligare en kolumn i datatabellen för att ange bubbelstorlek. Om du ändrar intervallet kommer bubbelstorlekarna att skalas upp och ner efter önskemål.
Nedan följer exempel på dataparametrar som kan visas i ett bubbeldiagram:
- Punktetikett - Risk- eller processnamn
- X-axel - riskens sannolikhet
- Y-axel - riskens allvarlighetsgrad
- Storlek - hastighet vid start

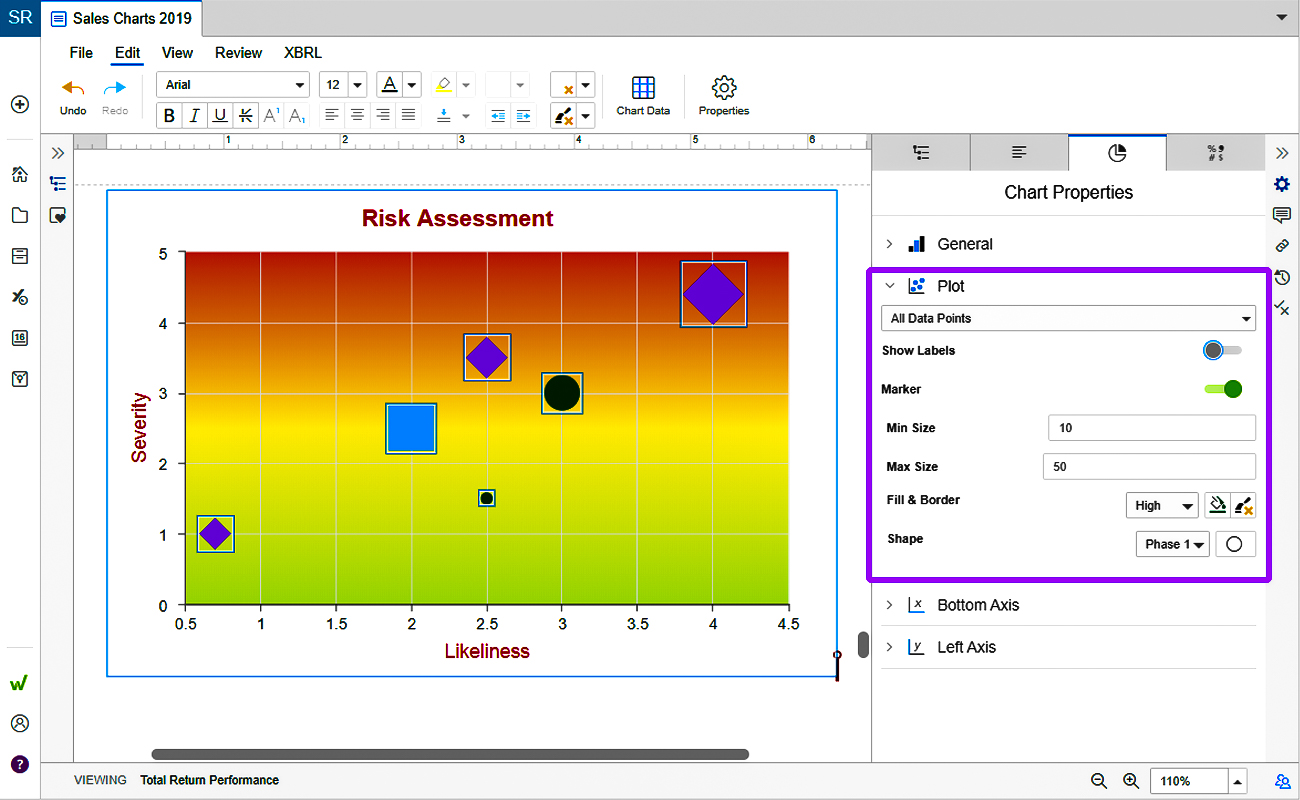

Avancerade bubbeldiagram
Avancerade bubbeldiagram ger ytterligare dimensioner genom former, färger och diagramgradienter.
Nedan följer exempel på dataparametrar som kan visas i ett avancerat bubbeldiagram:
- Punktetikett - Risk- eller processnamn
- X-axel - riskens sannolikhet
- Y-axel - riskens allvarlighetsgrad
- Storlek - hastighet vid start
- Färg - Revisionsfas (för att jämföra hur poäng rör sig över tid)
- Gradient - Visar allmän trend

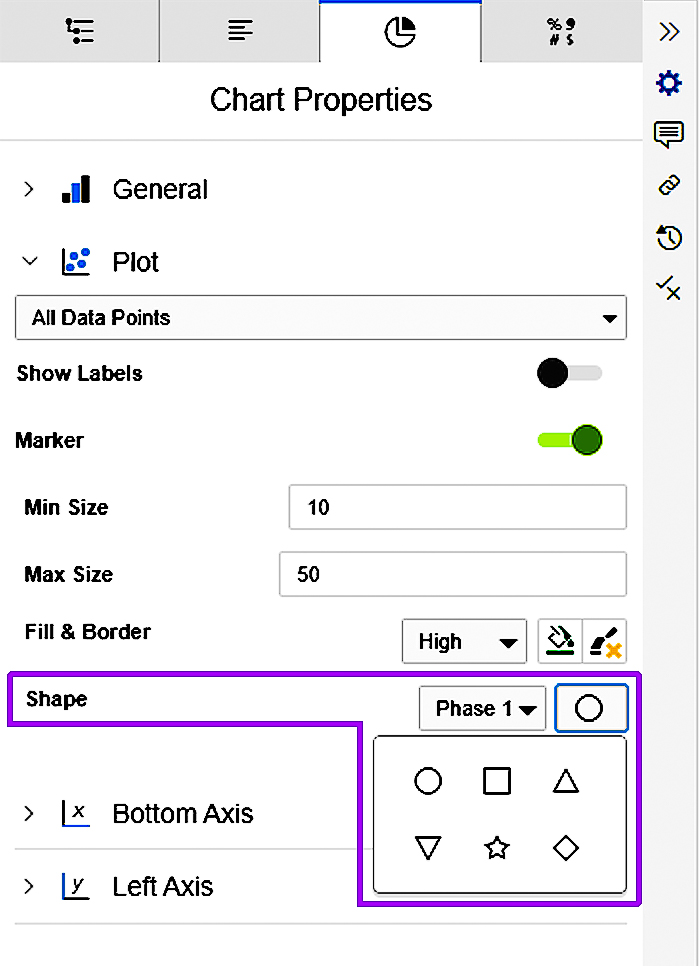

Alla dessa dimensioner kan styras från diagrammets datatabell och panelen Chart Properties. Du kan t.ex. använda listrutan Shape i panelen Chart Properties för att välja mellan olika formalternativ. Etikettformateringen för diagrammet styrs från datatabellen.
