Affichez les informations de votre graphique de manière claire et efficace en modifiant les paramètres des axes et des séries. Afficher ou masquer les titres et les étiquettes des axes. Faites pivoter les étiquettes pour faciliter la lecture. Afficher ou masquer les lignes de la grille et des axes. Définissez des incréments et ajustez les lignes, les marqueurs et la marge intérieure. Travaillez avec une ou plusieurs séries pour mettre en évidence les données que vous souhaitez faire ressortir.

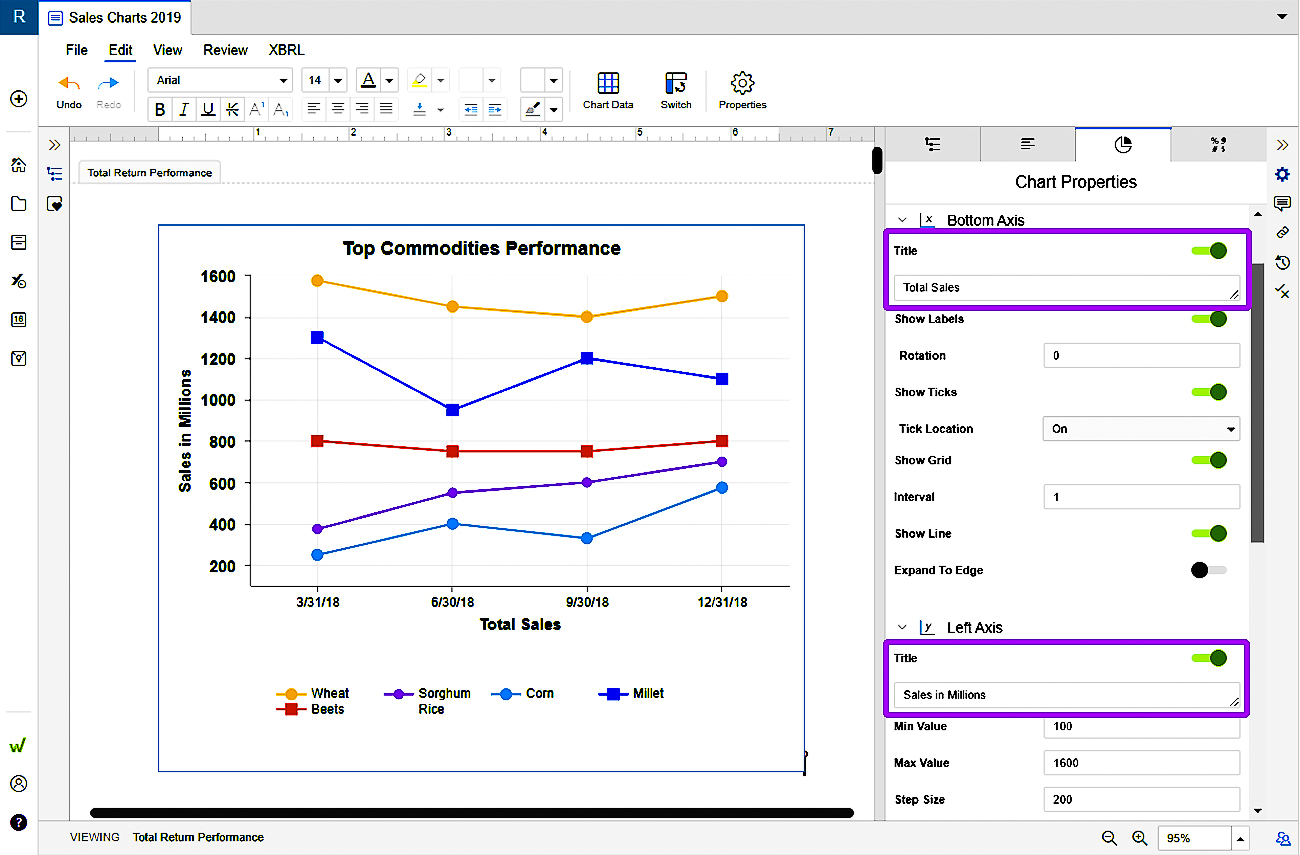

Édition des titres des axes
Pour éditer les titres des axes :
- 1

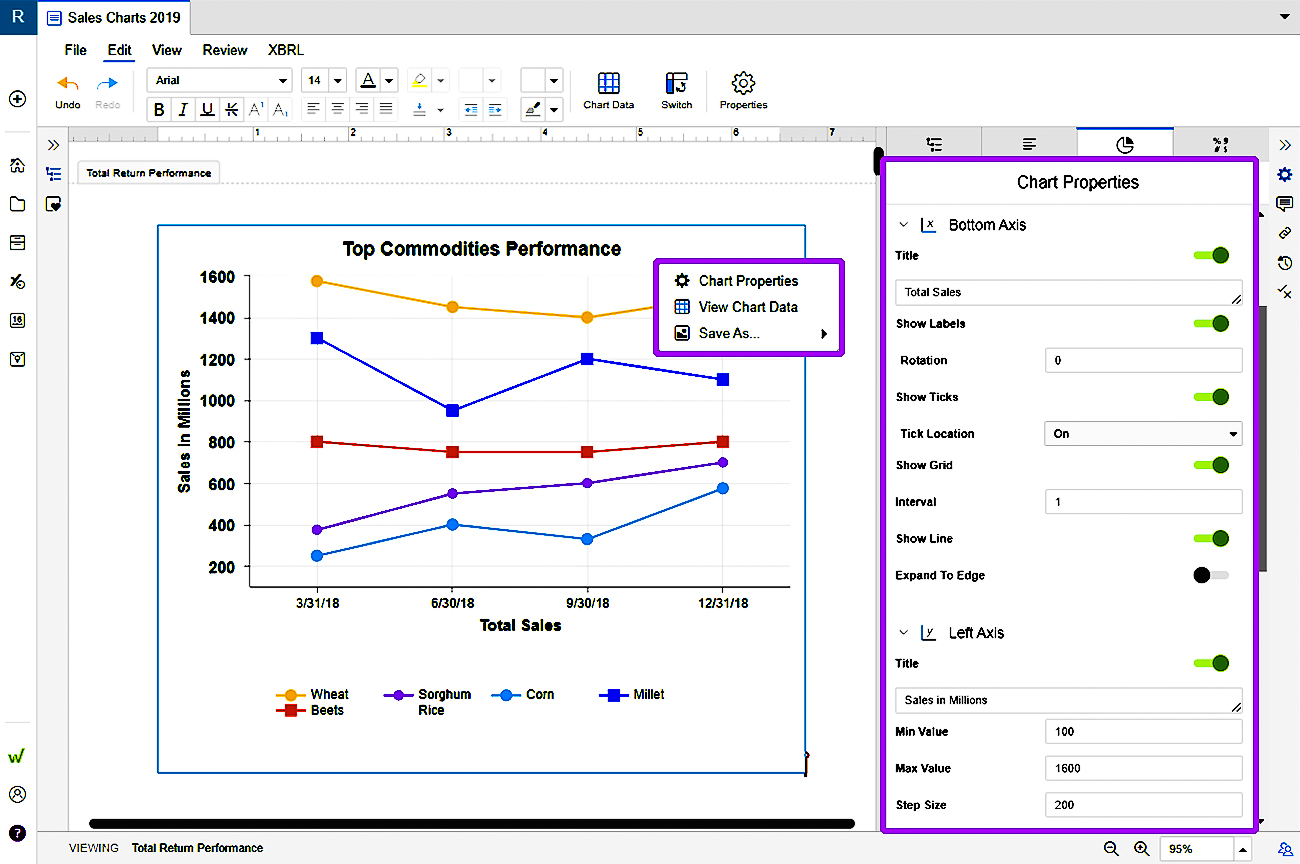

- Cliquez avec le bouton droit de la souris sur un graphique.
- 2
- Choisissez Propriétés du graphique .
- 3
- Utilisez le curseur pour afficher ou masquer l'axe du bas ou l'axe de gauche Titre.
- 4
- Double-cliquez sur le champ de texte à côté de Titre. Ajoutez le titre de votre axe.
- 5
- Mettez en forme le titre de l'axe à l'aide de la barre d'outils d'édition .

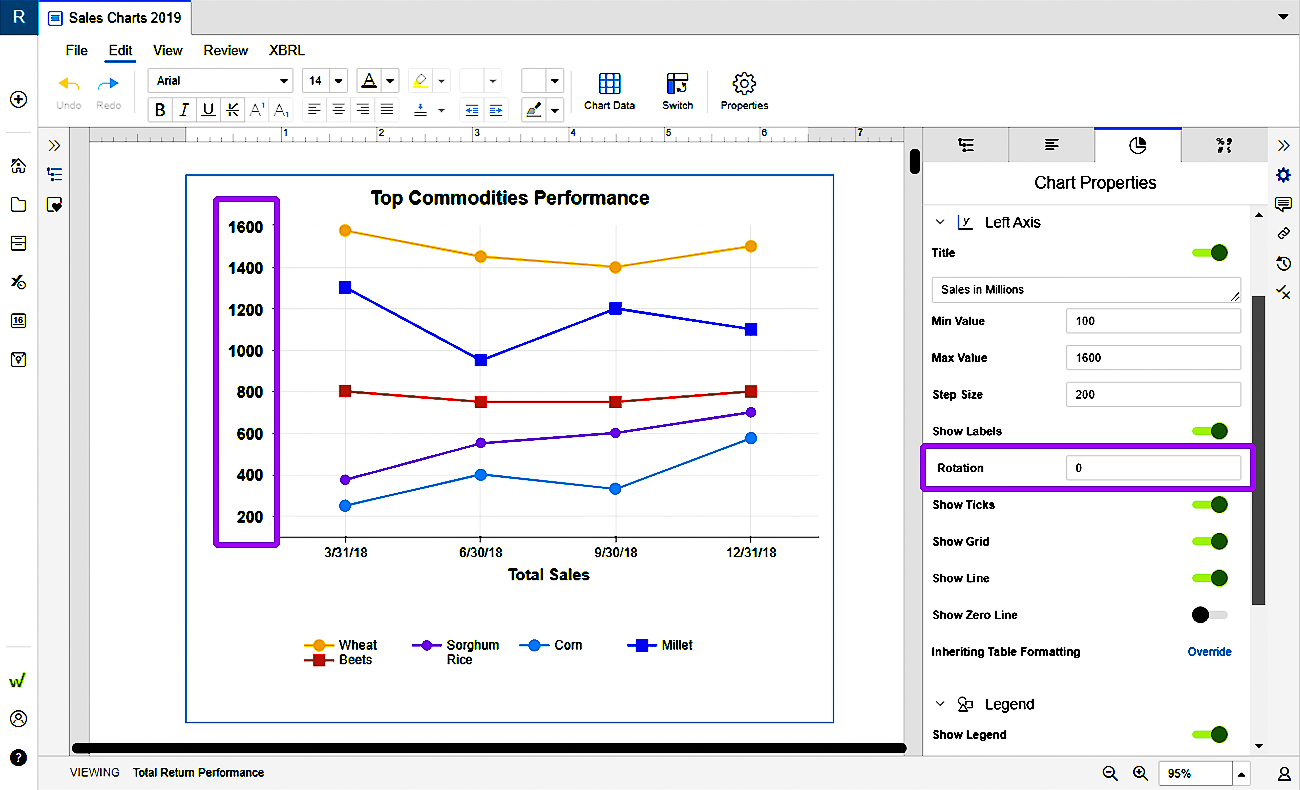

Modifier la rotation des étiquettes des axes
Pour définir la rotation des étiquettes des axes :
- 1
- Dans le panneau Chart Properties , utilisez le curseur Show Labels pour afficher chaque axe.
- 2
- Définissez la rotation des étiquettes à l'aide des cases de saisie en entrant un nombre compris entre 0 et 90. Zéro définit les étiquettes pour un affichage horizontal standard. Quatre-vingt-dix définit les étiquettes pour un affichage vertical.

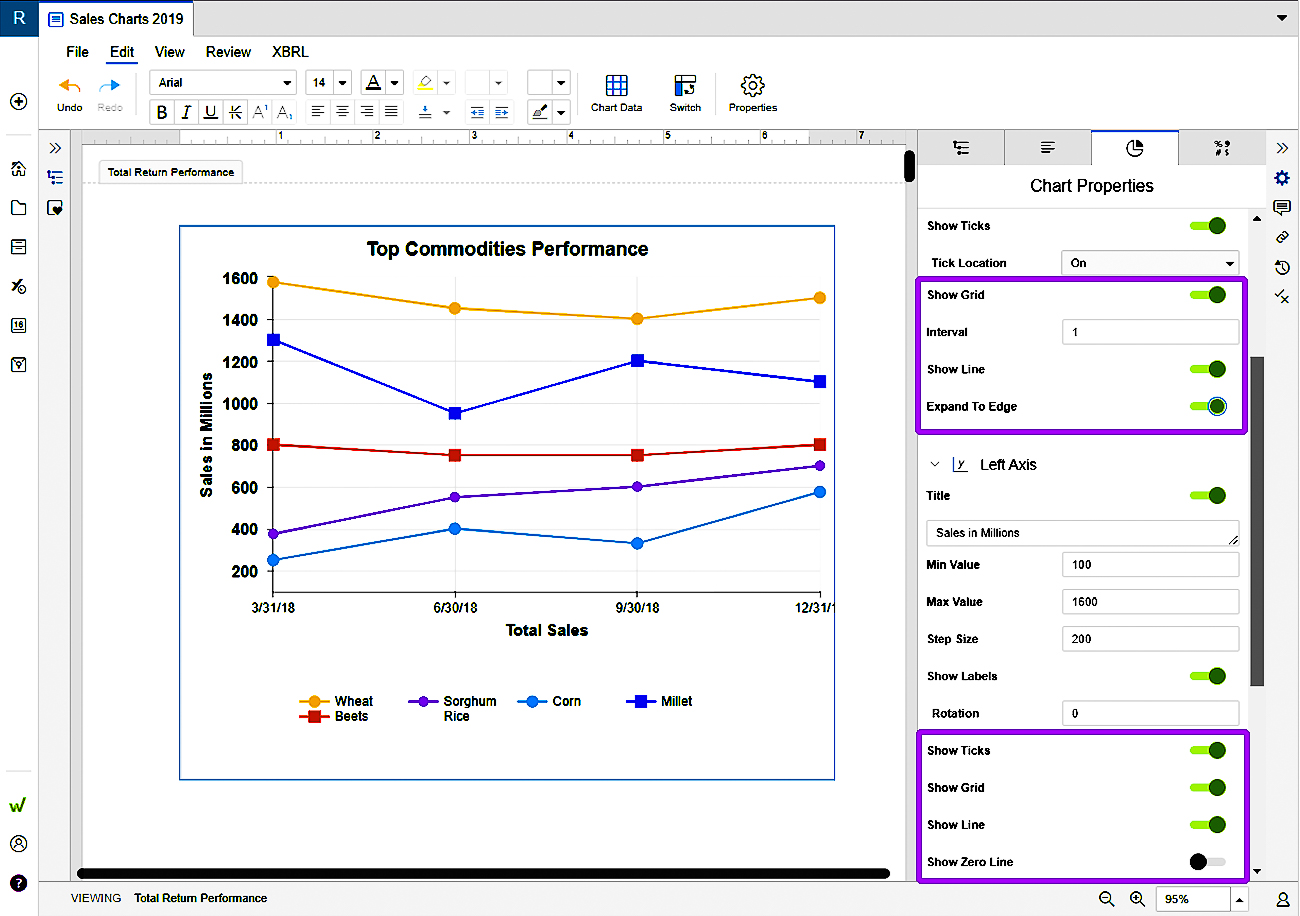

Modifier les lignes d'axe, les tics et les intervalles
Pour modifier les lignes d'axe :
- 1
- Pour Afficher les coches ou masquer les coches, cliquez sur les boutons sous Axe du bas et Axe de gauche .
- 2
- Utilisez le bouton Show Grid pour afficher ou masquer la grille pour chaque axe.
- 3
- Utilisez la boîte de saisie Interval pour contrôler le nombre de lignes affichées en grille pour l'axe du bas.
- 4
- Pour afficher ou masquer les lignes d'axe elles-mêmes, cliquez sur le bouton Show Line .
- 5
- Pour l'axe du bas, utilisez l'option Expand to Edge pour espacer la ligne d'axe dans le graphique.
Ajustement de l'espacement de l'axe gauche
Pour ajuster l'espacement et le formatage des valeurs pour l'axe gauche :
- 1

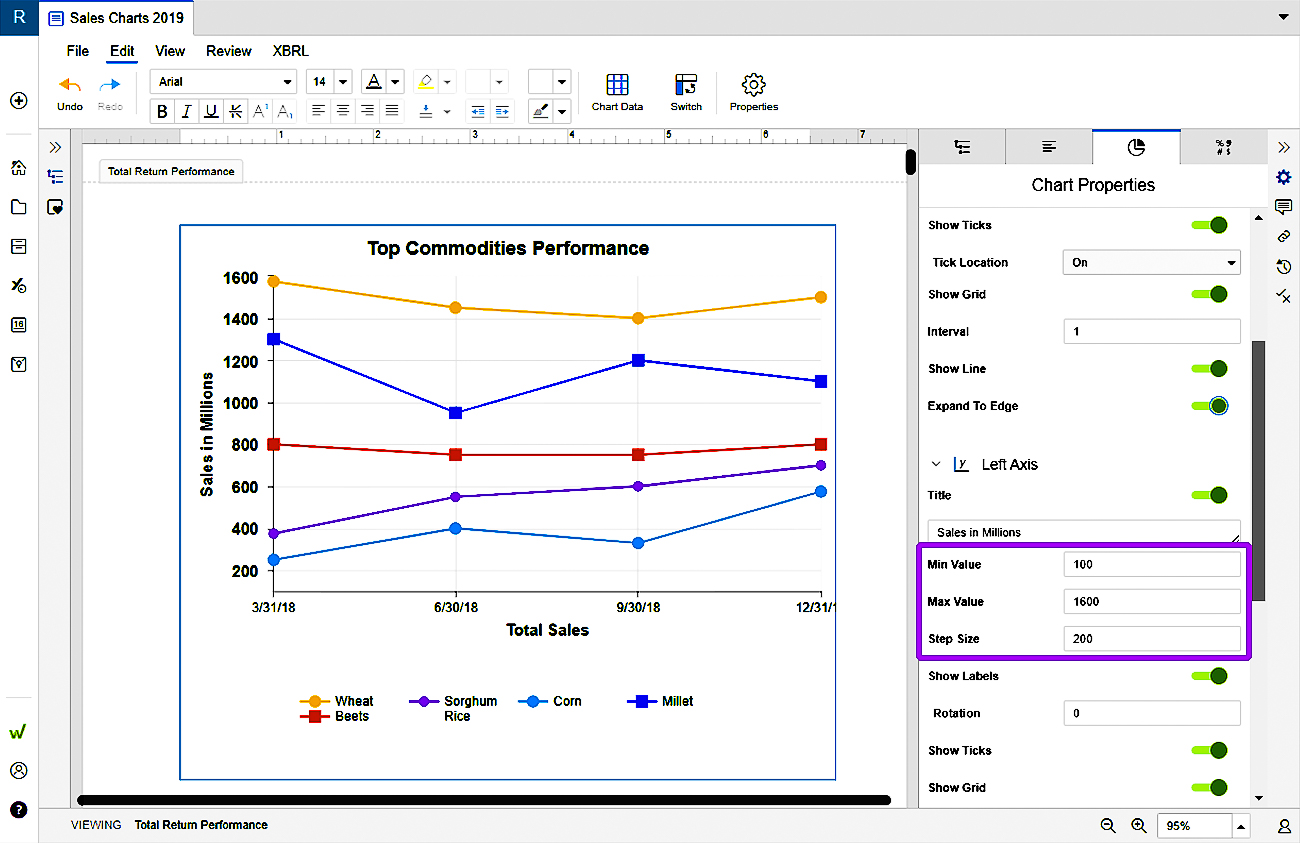

- Définissez la valeur minimale , la valeur maximale et la taille d'incrément pour contrôler l'affichage et clarifier les chiffres qui peuvent être regroupés.
- 2
- Choisissez d'afficher ou non la ligne zéro et d'ajuster la couleur de cette ligne.
- 3

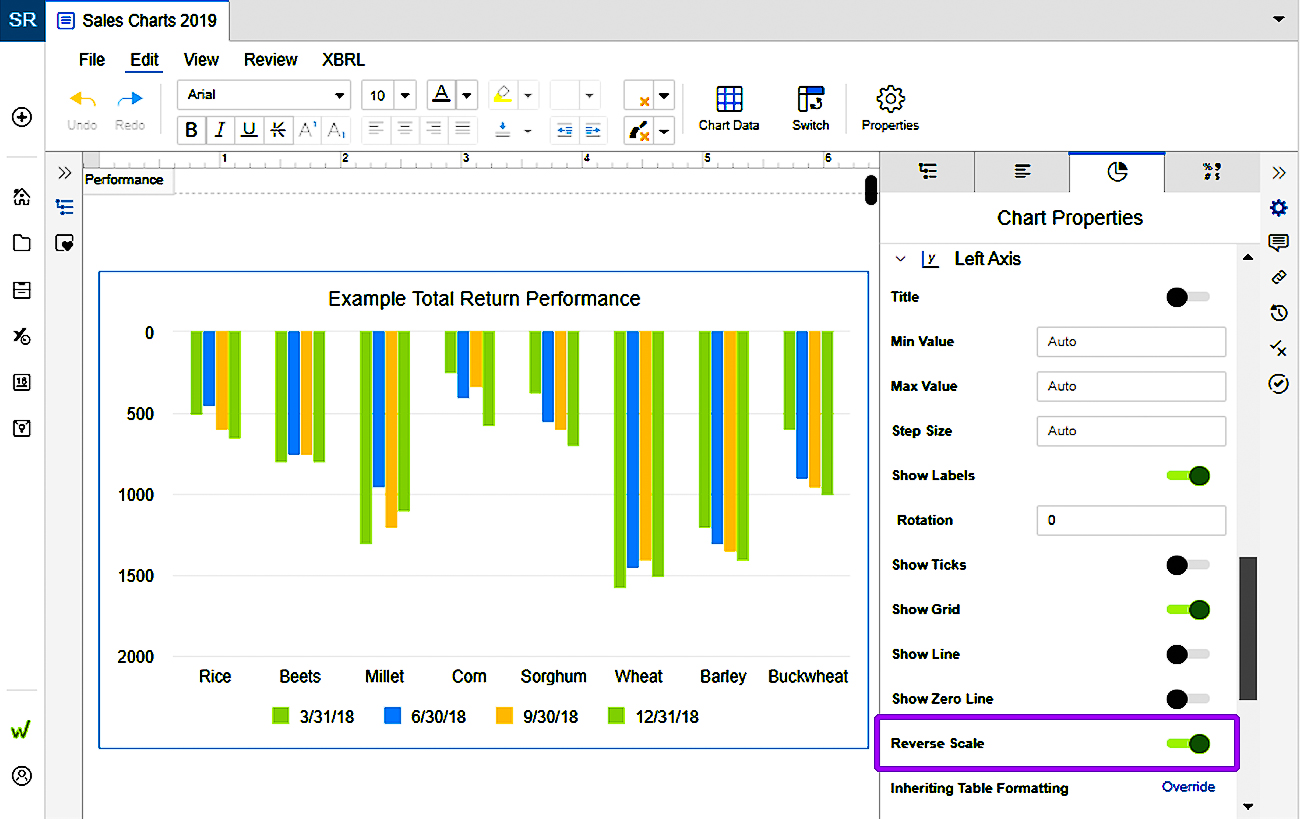

- Pour inverser l'échelle de mesure sur l'axe gauche , utilisez le bouton Reverse Scale . Cela vous permettra d'afficher les plus grandes valeurs en bas et les plus petites en haut.
Affichage des séries pour les graphiques
Dans Chart Properties , la section Series contient des options qui vous permettent de mettre en forme l'affichage de chaque série de données dans votre graphique. Choisissez de modifier All Series ou une série spécifique dans le menu déroulant.
Différentes options de mise en forme sont disponibles pour les séries de données en fonction du type de graphique. Pour les graphiques à colonnes, à barres, à aires et en cascade, ces options incluent les éléments suivants et d'autres encore :
- Style et largeur des lignes et marqueurs dans un graphique linéaire
- Marge intérieure des barres et Marge intérieure des groupes de barres pour les graphiques en colonnes
- Couleurs pour les changements positifs et négatifs dans un graphique en cascade.

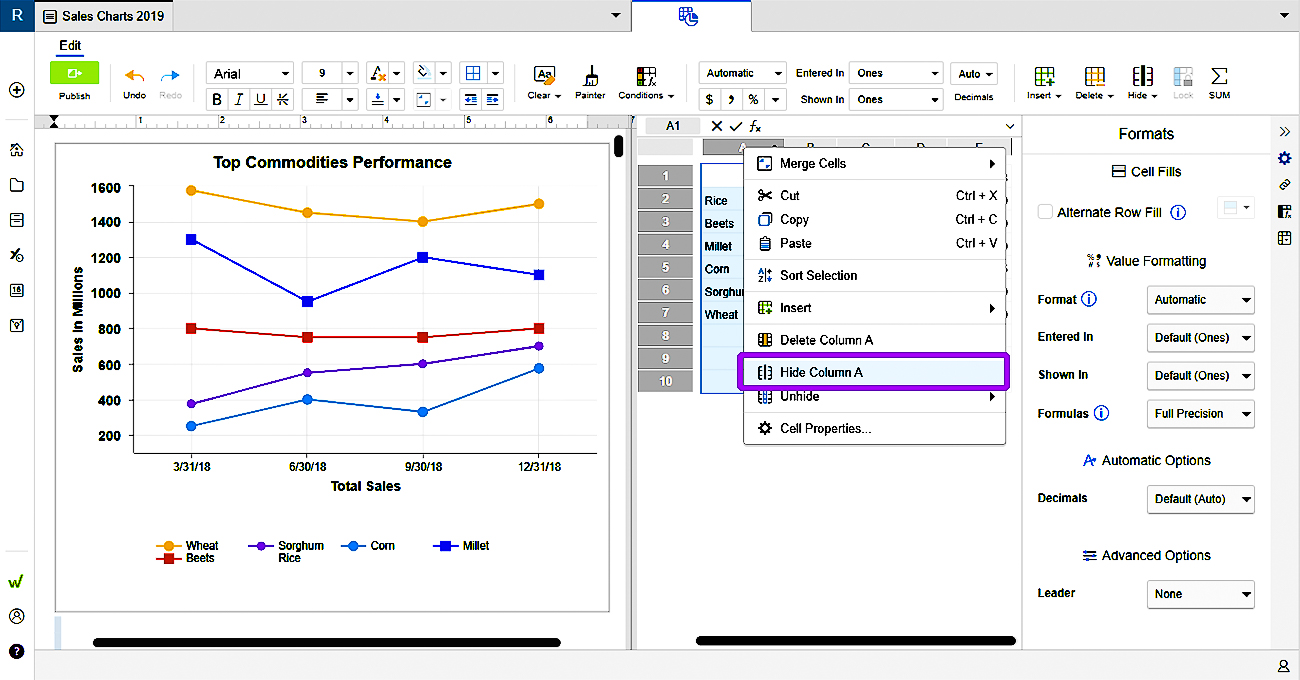

Vous pouvez également masquer des catégories et des séries dans les graphiques en masquant des lignes et des colonnes dans la table de données du graphique. Toute ligne/colonne masquée ne sera pas tracée sur le graphique.
Il peut arriver que vous souhaitiez déplacer une série de l'axe gauche vers l'axe droit ou de l'axe droit vers l'axe gauche. Par exemple, si vous affichez deux séries de données avec des échelles très différentes.
Modifier une série sur un axe
Pour déplacer une série d'un axe à l'autre :
- 1
- Choisissez la série avec laquelle vous souhaitez travailler dans le panneau Chart Properties .
- 2
- Choisissez Left ou Right dans le menu déroulant Axis.

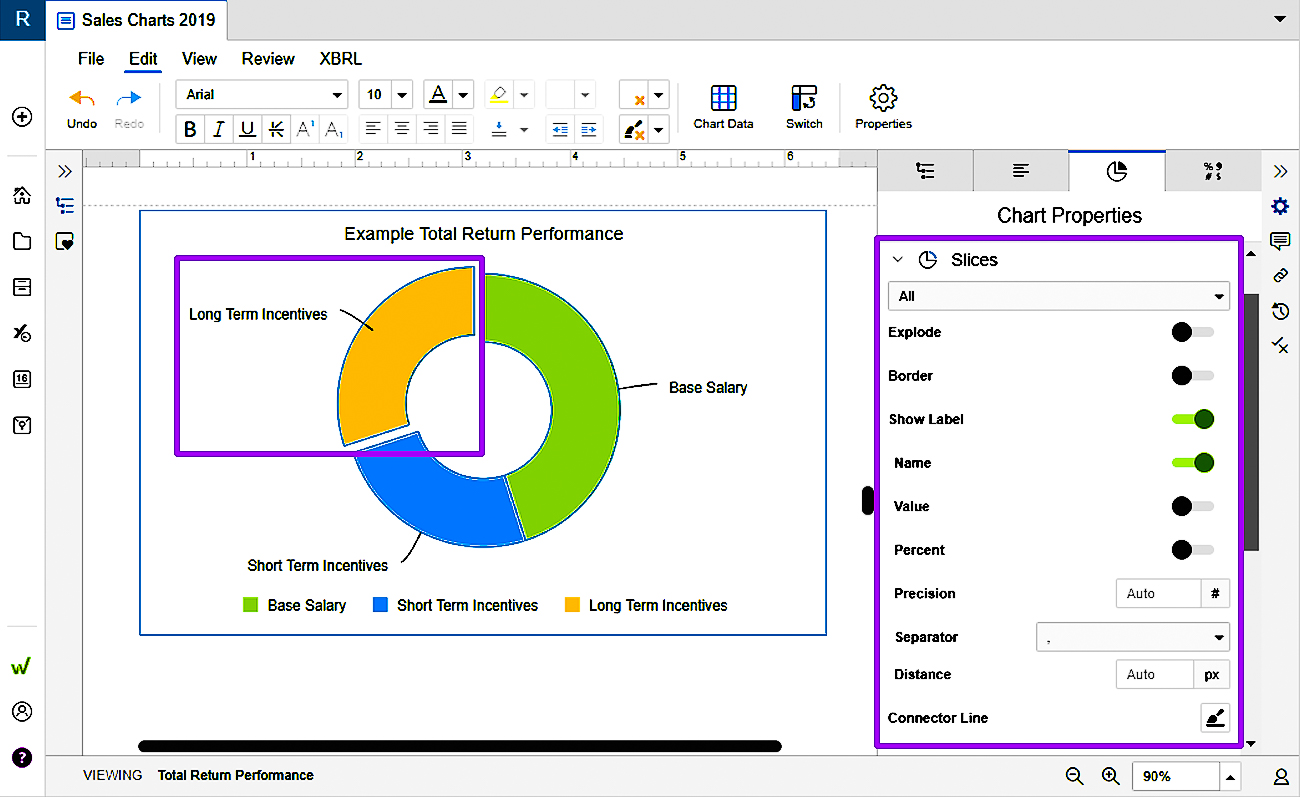

Affichage dans les graphiques en secteurs et en beignets
Pour les graphiques en secteurs et en beignets, il existe un certain nombre de définitions qui vous permettent de contrôler l'affichage :
- Couleur pour chaque Secteur
- Éclater pour tous les secteurs ou pour les secteurs sélectionnés
- Afficher l'étiquette (inclut les options pour Nom, Valeur et Pourcentage)
- Bordure taille et couleur
- Valeur (inclut Précision, Séparateur et Distance)
