Les diagrammes de dispersion et les diagrammes à bulles affichent simultanément deux dimensions de données ou plus. Les diagrammes de dispersion et les diagrammes à bulles sont souvent utilisés pour communiquer des données relatives à la gestion des risques, à l'audit et aux processus SOX.
Les diagrammes de dispersion et les diagrammes à bulles peuvent être utilisés pour aider à identifier les corrélations entre deux variables. Cela peut aider à identifier la cause première potentielle des problèmes.

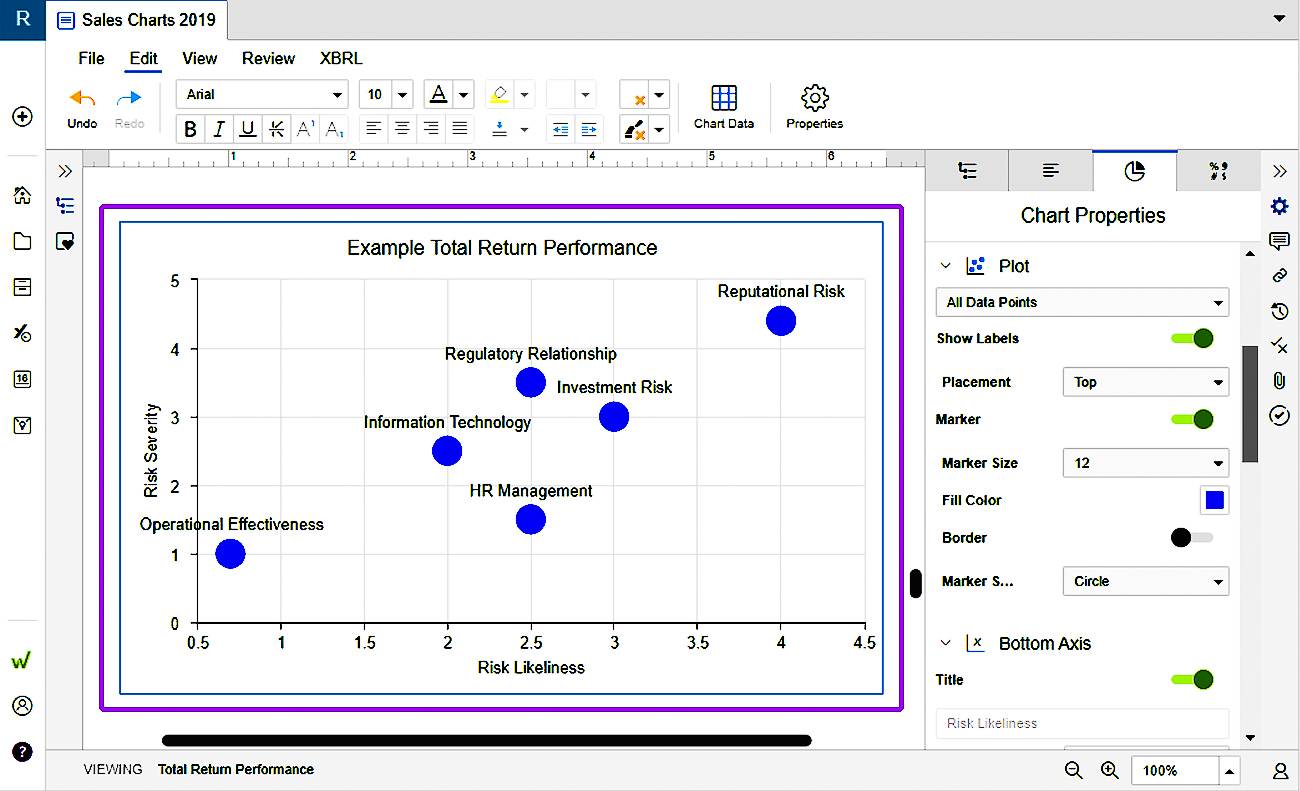

Diagrammes de dispersion
Un diagramme de dispersion est un graphique composé de points individuels qui illustrent la relation entre deux ensembles de données. Cela montre une tendance plutôt qu'une corrélation directe.
Dans le domaine commercial, on peut citer l'exemple des ventes unitaires par rapport au chiffre d'affaires. Les deux catégories d'informations déterminent l'emplacement du point. La couleur du point peut représenter un autre facteur tel que le lieu de production. Il peut s'agir de la variance des ventes ou de la différence entre les ventes prévues ou budgétées et les ventes réelles.

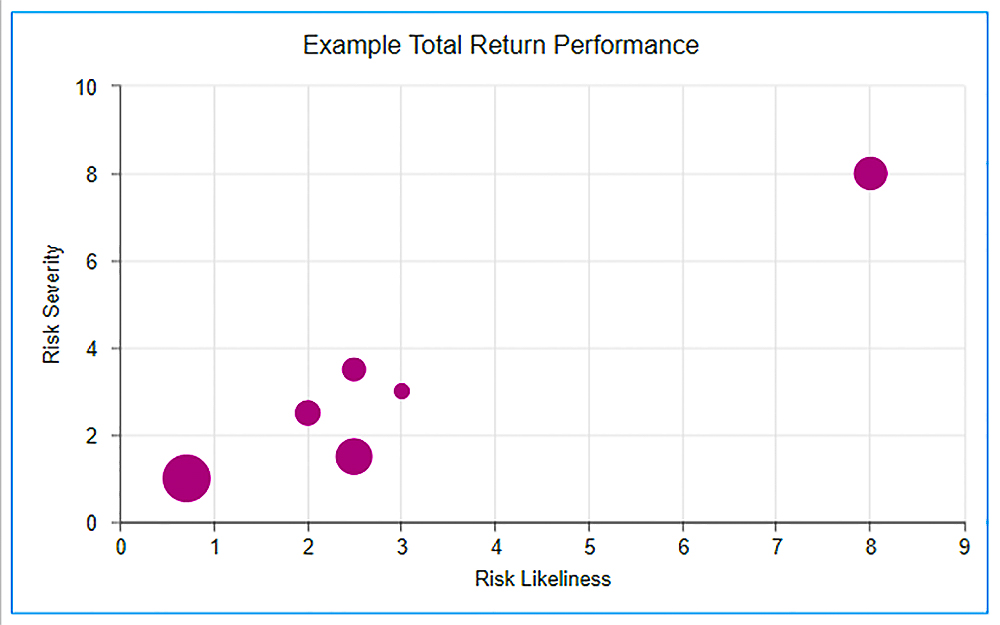

Graphiques à bulles
Un diagramme à bulles est un diagramme de dispersion auquel ont été ajoutées des données sur la taille des points représentés. Les dimensions des diagrammes à bulles comprennent l'étiquette du point, la position de l'axe X, la position de l'axe Y et la taille des points.
Les graphiques à bulles vous permettent d'ajuster la taille et la forme relatives des bulles en utilisant les valeurs du tableau de données ou d'une autre source liée. Outre les points des axes X et Y, vous pouvez ajouter une colonne supplémentaire à votre tableau de données pour définir la taille des bulles. La modification de la plage permet d'augmenter ou de diminuer la taille des bulles selon les besoins.
Voici des exemples de paramètres de données qui pourraient être représentés dans un diagramme à bulles :
- Étiquette du point - Nom du risque ou du processus
- Axe X - Probabilité de risque
- Axe Y - Gravité du risque
- Taille - Vitesse d'apparition

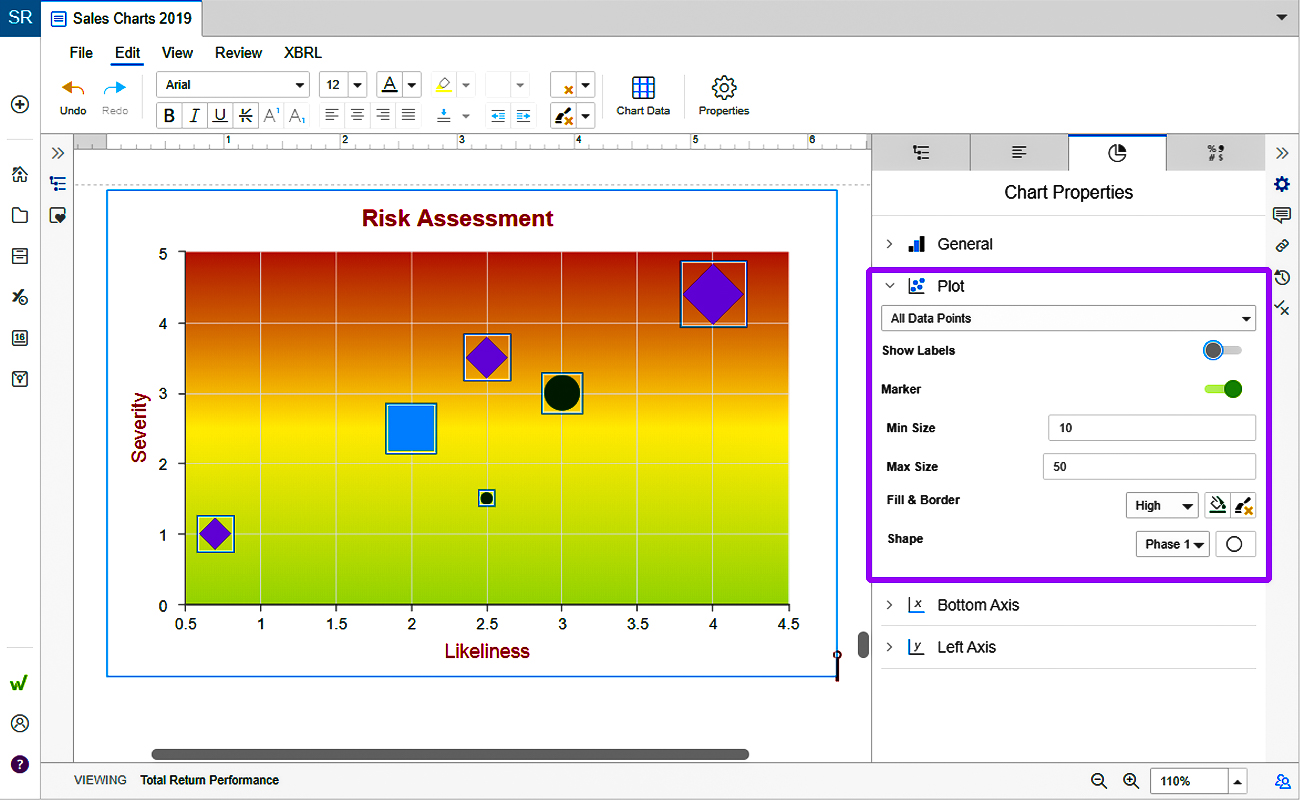

Graphiques à bulles avancés
Les graphiques à bulles avancés ajoutent des dimensions supplémentaires grâce à des formes, des couleurs et des dégradés.
Voici des exemples de paramètres de données qui pourraient être représentés dans un diagramme à bulles avancé :
- Étiquette du point - Nom du risque ou du processus
- Axe X - Probabilité de risque
- Axe Y - Gravité du risque
- Taille - Vitesse d'apparition
- Couleur - Phase d'audit (pour comparer l'évolution des points dans le temps)
- Gradient - Indique la tendance générale

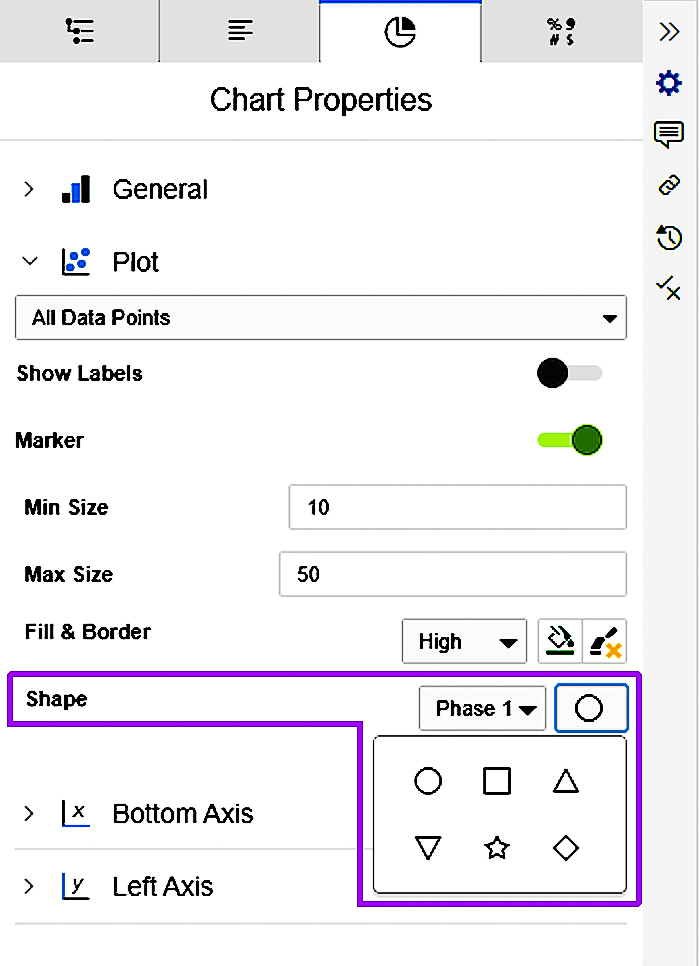

Toutes ces dimensions peuvent être contrôlées à partir de la table de données du graphique et du panneau Chart Properties. Par exemple, utilisez la liste déroulante Shape dans le panneau Chart Properties pour choisir parmi les options de forme. Le formatage des étiquettes du graphique est contrôlé à partir du tableau de données.
