Los gráficos de dispersión y de burbujas muestran dos o más dimensiones de datos simultáneamente. Los gráficos de dispersión y de burbujas se utilizan a menudo para comunicar datos relacionados con la gestión de riesgos, la auditoría y los procesos SOX.
Los gráficos de dispersión y de burbujas se pueden utilizar para ayudar a identificar correlaciones entre dos variables. Esto puede ayudar a identificar la posible causa raíz de los problemas.

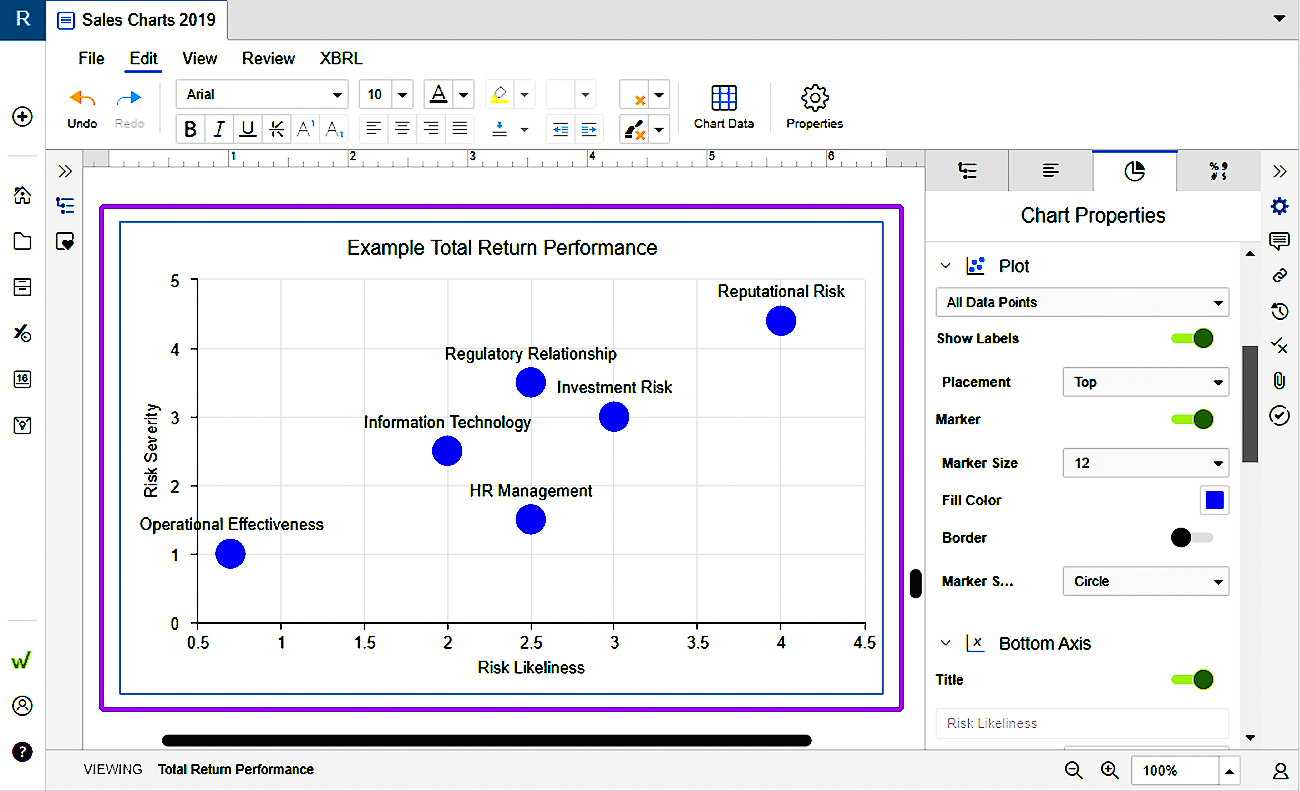

Gráficos de dispersión
Un gráfico de dispersión es un gráfico de puntos individuales que muestran la relación entre dos conjuntos de datos. Esto muestra una tendencia más que una correlación directa.
Un ejemplo en el ámbito empresarial podría ser la relación entre ventas unitarias e ingresos. Las dos categorías de información establecerán la ubicación del punto. El color del punto puede representar otro factor como la ubicación de producción. El tamaño podría ser la variación de ventas o la diferencia entre las ventas proyectadas o presupuestadas y las ventas reales.

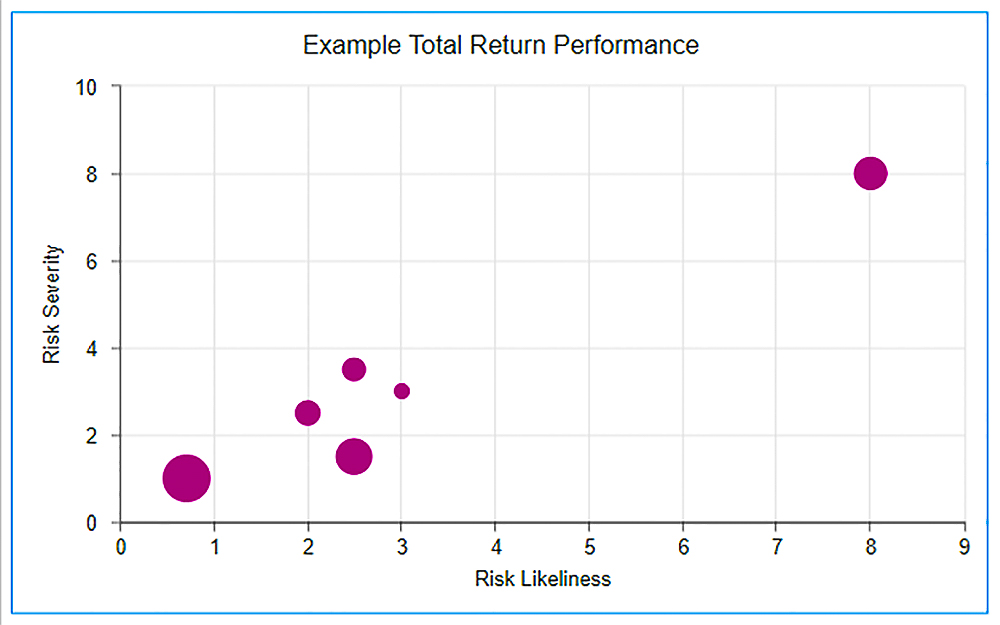

Gráficos de burbujas
Un gráfico de burbujas es un gráfico de dispersión con la adición de datos de tamaño para los puntos representados. Las dimensiones de los gráficos de burbujas incluyen la etiqueta del punto, la posición del eje X, la posición del eje Y y los tamaños de los puntos.
Los gráficos de burbujas le permiten ajustar el tamaño relativo y la forma de las burbujas utilizando los valores en la tabla de datos u otra fuente vinculada. Además de los puntos de los ejes X e Y, puede agregar una columna adicional a su tabla de datos para establecer el tamaño de la burbuja. Luego, al cambiar el rango, los tamaños de las burbujas se ampliarán o disminuirán según se desee.
Los siguientes son ejemplos de parámetros de datos que podrían representarse en un gráfico de burbujas:
- Etiqueta de punto: nombre del riesgo o del proceso
- Eje X - Probabilidad de riesgo
- Eje Y - Gravedad del riesgo
- Tamaño - Velocidad de inicio

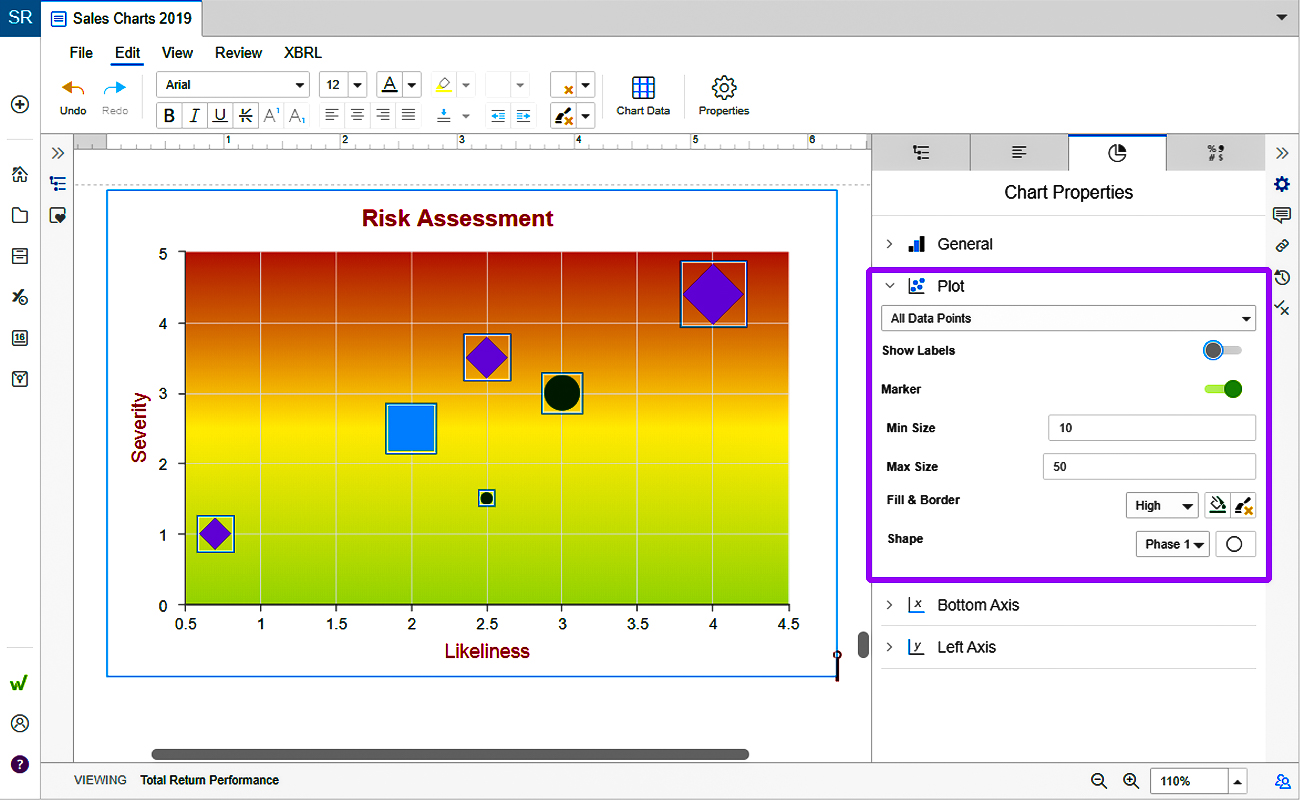

Gráficos de burbujas avanzados
Los gráficos de burbujas avanzados agregan dimensiones adicionales a través de formas, colores y degradados de gráficos.
Los siguientes son ejemplos de parámetros de datos que podrían representarse en un gráfico de burbujas avanzado:
- Etiqueta de punto: nombre del riesgo o del proceso
- Eje X - Probabilidad de riesgo
- Eje Y - Gravedad del riesgo
- Tamaño - Velocidad de inicio
- Color - Fase de auditoría (para comparar cómo se mueven los puntos a lo largo del tiempo)
- Gradiente: muestra la tendencia general

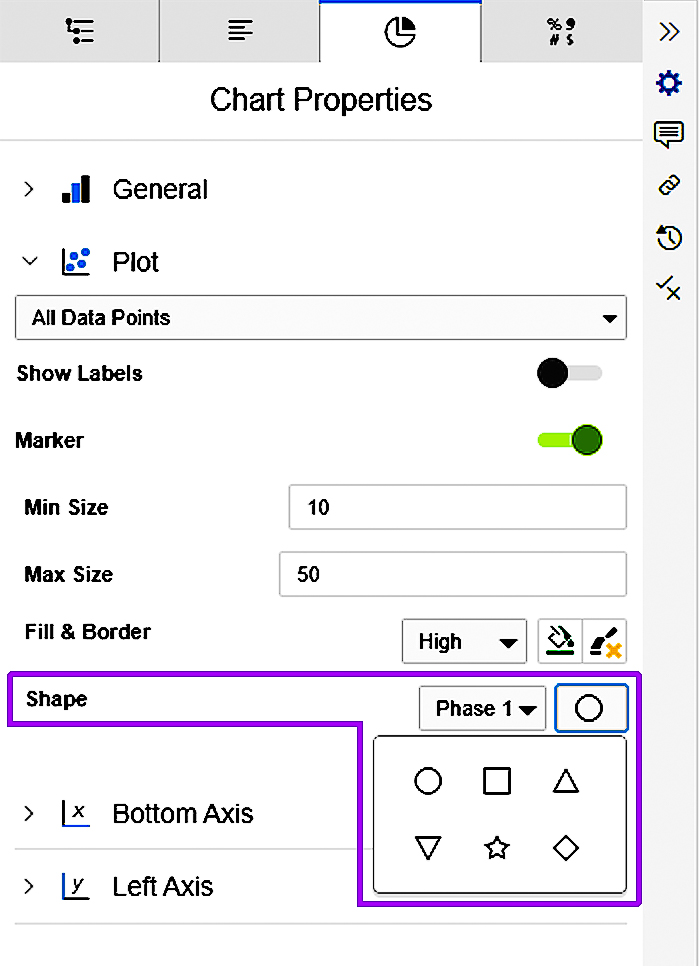

Todas estas dimensiones se pueden controlar desde la tabla de datos del gráfico y el panel Propiedades del gráfico . Por ejemplo, utilice la configuración desplegable Forma en el panel Propiedades del gráfico para elegir entre las opciones de forma. El formato de la etiqueta del gráfico se controla desde la tabla de datos.
