Os gráficos de dispersão e de bolhas exibem duas ou mais dimensões de dados simultaneamente. Gráficos de dispersão e bolhas são frequentemente usados para comunicar dados relacionados a processos de gerenciamento de riscos, auditoria e SOX.
Gráficos de dispersão e bolhas podem ser usados para ajudar a identificar correlações entre duas variáveis. Isso pode ajudar a identificar a potencial causa raiz dos problemas.
Gráficos de dispersão
Um gráfico de dispersão é um gráfico de pontos individuais que exibem a relação entre dois conjuntos de dados. Isso mostra uma tendência e não uma correlação direta.
Um exemplo nos negócios poderia ser vendas unitárias versus receita. As duas categorias de informações definirão a localização do ponto. A cor do ponto pode representar outro fator, como o local de produção. O tamanho pode ser a variação nas vendas ou a diferença entre as vendas projetadas ou orçadas e as vendas reais.

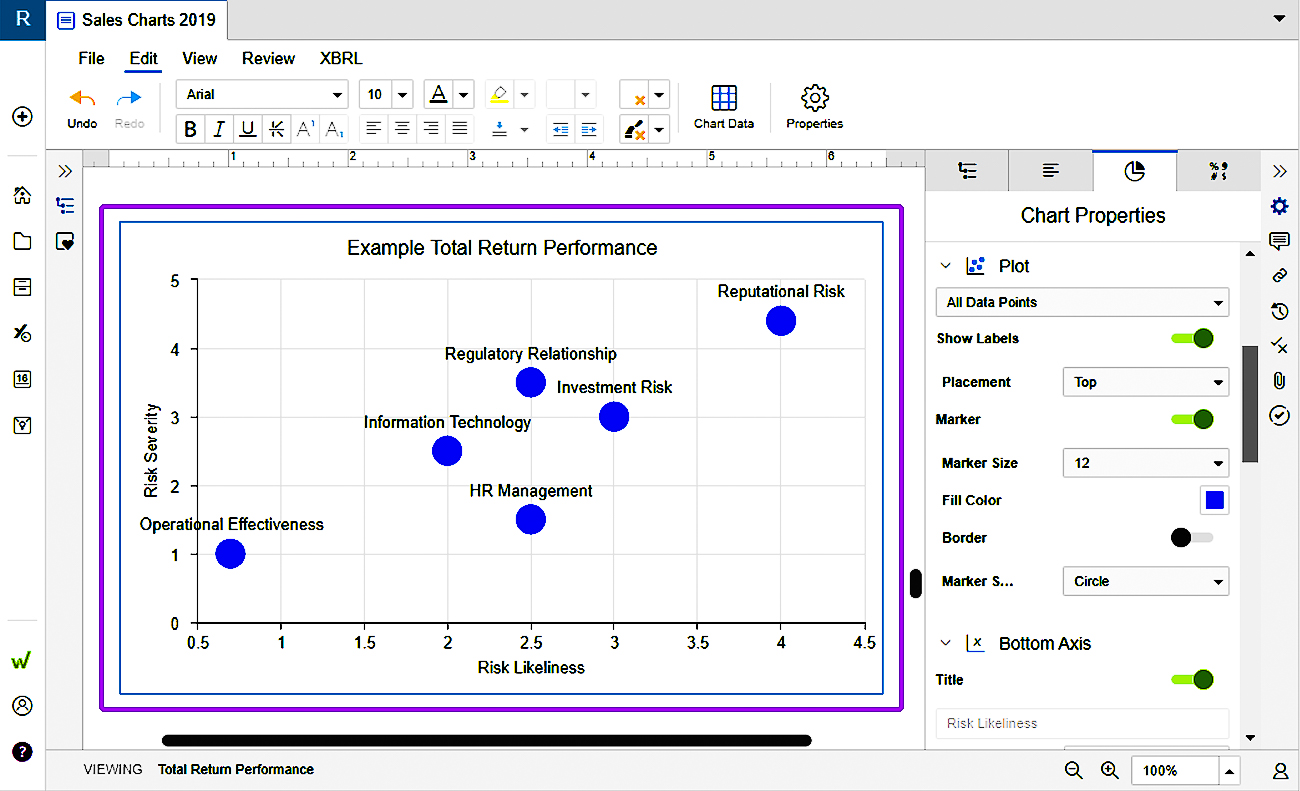

Gráficos de bolhas

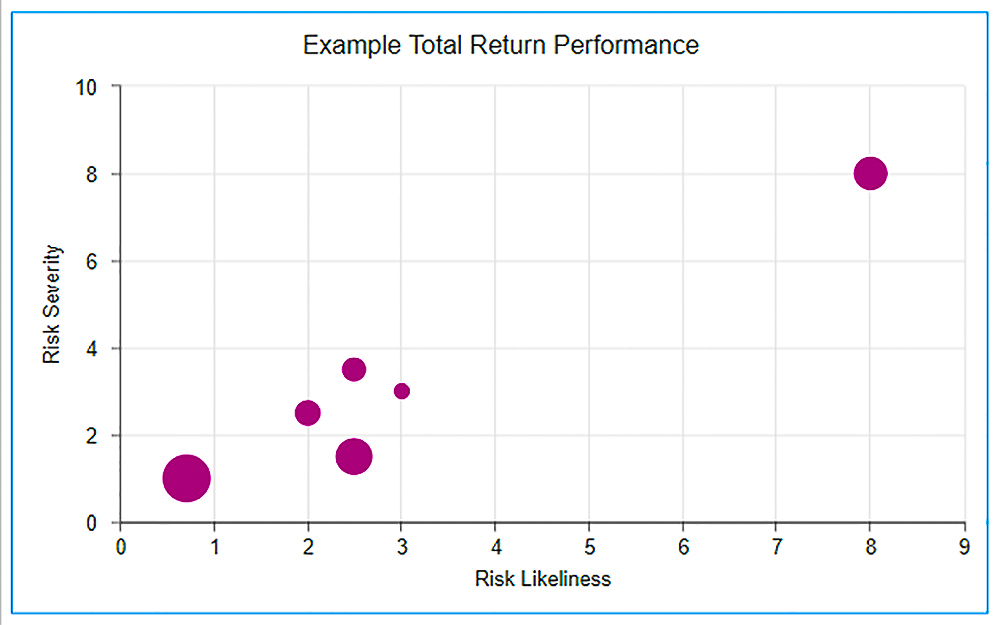

Um gráfico de bolhas é um gráfico de dispersão com a adição de dados de tamanho para os pontos representados. As dimensões dos gráficos de bolhas incluem o rótulo do ponto, a posição do eixo X, a posição do eixo Y e os tamanhos dos pontos.
Os gráficos de bolhas permitem que você ajuste o tamanho e o formato relativos das bolhas usando os valores na tabela de dados ou outra fonte vinculada. Além dos pontos dos eixos X e Y, você pode adicionar uma coluna adicional à sua tabela de dados para definir o tamanho da bolha. Alterar o intervalo aumentará ou diminuirá o tamanho das bolhas conforme desejado.
A seguir estão alguns exemplos de parâmetros de dados que podem ser representados em um gráfico de bolhas:
- Etiqueta de ponto - Nome do risco ou processo
- Eixo X - Probabilidade de Risco
- Eixo Y - Gravidade do Risco
- Tamanho - Velocidade de Início

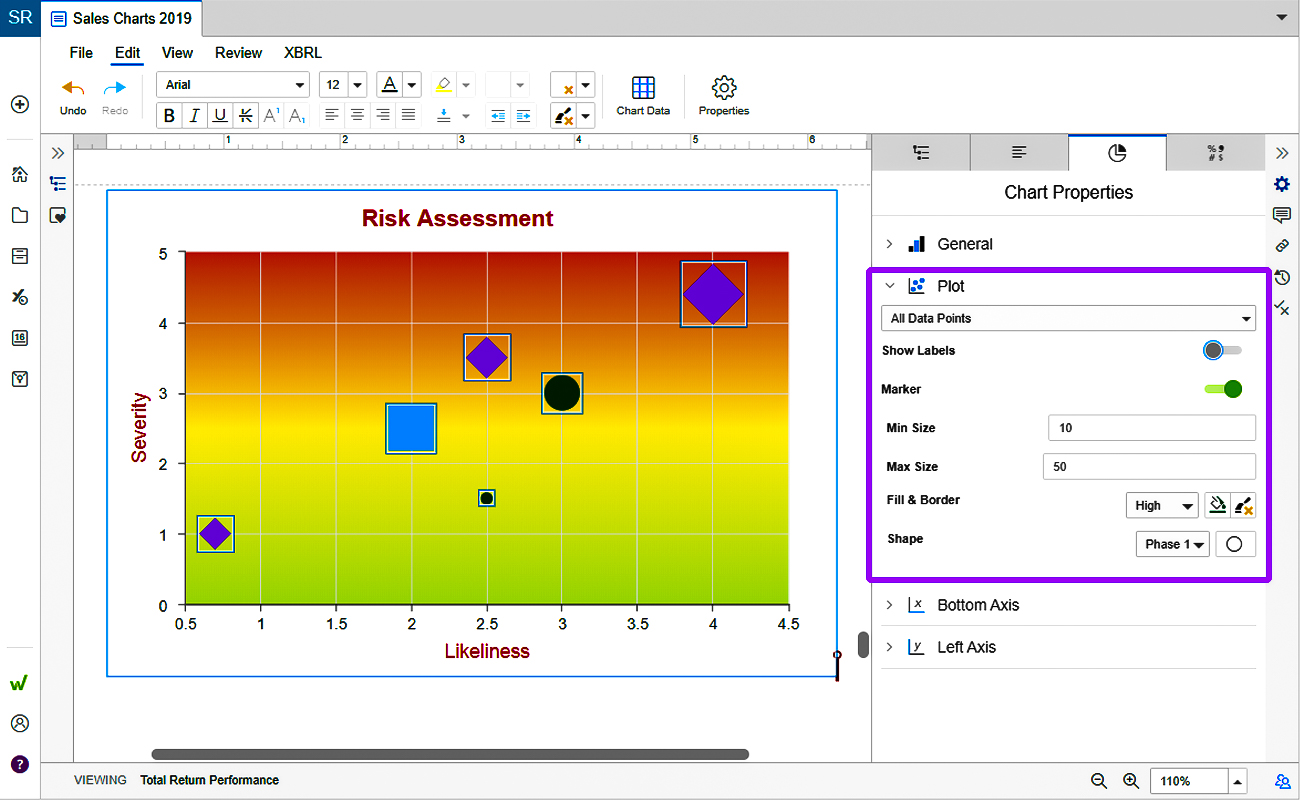

Gráficos de bolhas avançados
Gráficos de bolhas avançados adicionam dimensões adicionais por meio de formas, cores e gradientes de gráfico.
A seguir estão alguns exemplos de parâmetros de dados que podem ser representados em um gráfico de bolhas avançado:
- Etiqueta de ponto - Nome do risco ou processo
- Eixo X - Probabilidade de Risco
- Eixo Y - Gravidade do Risco
- Tamanho - Velocidade de Início
- Cor - Fase de auditoria (para comparar como os pontos se movem ao longo do tempo)
- Gradiente - Mostra a tendência geral

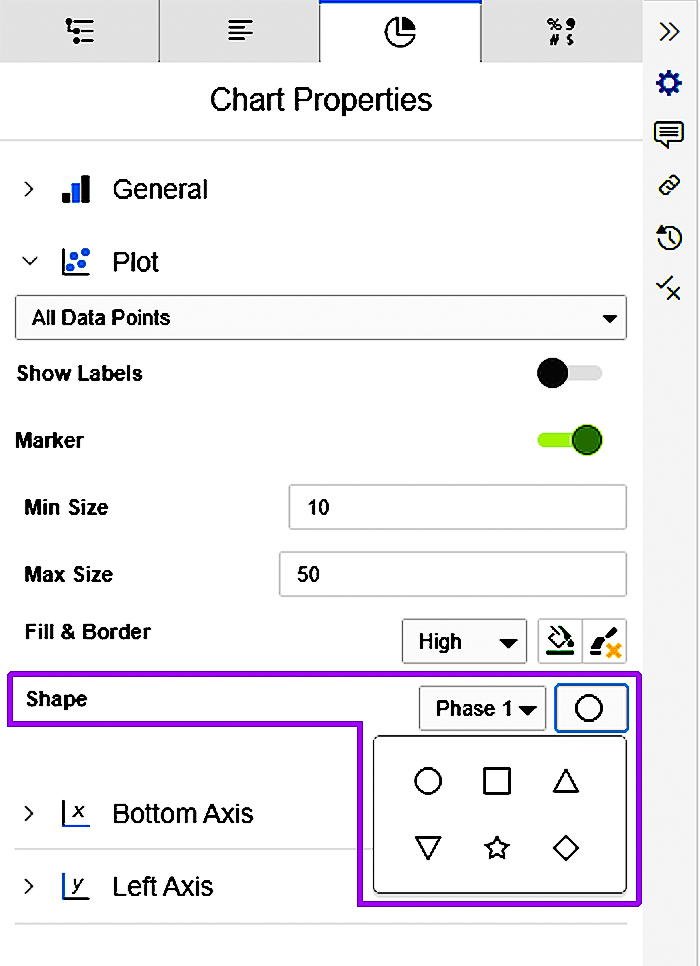

Todas essas dimensões podem ser controladas na tabela de dados do gráfico e no painel Propriedades do gráfico . Por exemplo, use a configuração suspensa Forma no painel Propriedades do gráfico para escolher entre as opções de forma. A formatação dos rótulos do gráfico é controlada pela tabela de dados.
