Dostosuj położenie etykiet danych, aby wykresy były łatwe do zrozumienia. Upewnij się, że etykiety z danymi są dobrze widoczne. Etykiety danych są rozmieszczone w różny sposób dla różnych typów wykresów. W tym artykule pokazano, jak ustawić pozycje etykiet na wykresach kołowych i pączkowych.
Etykiety pozycji

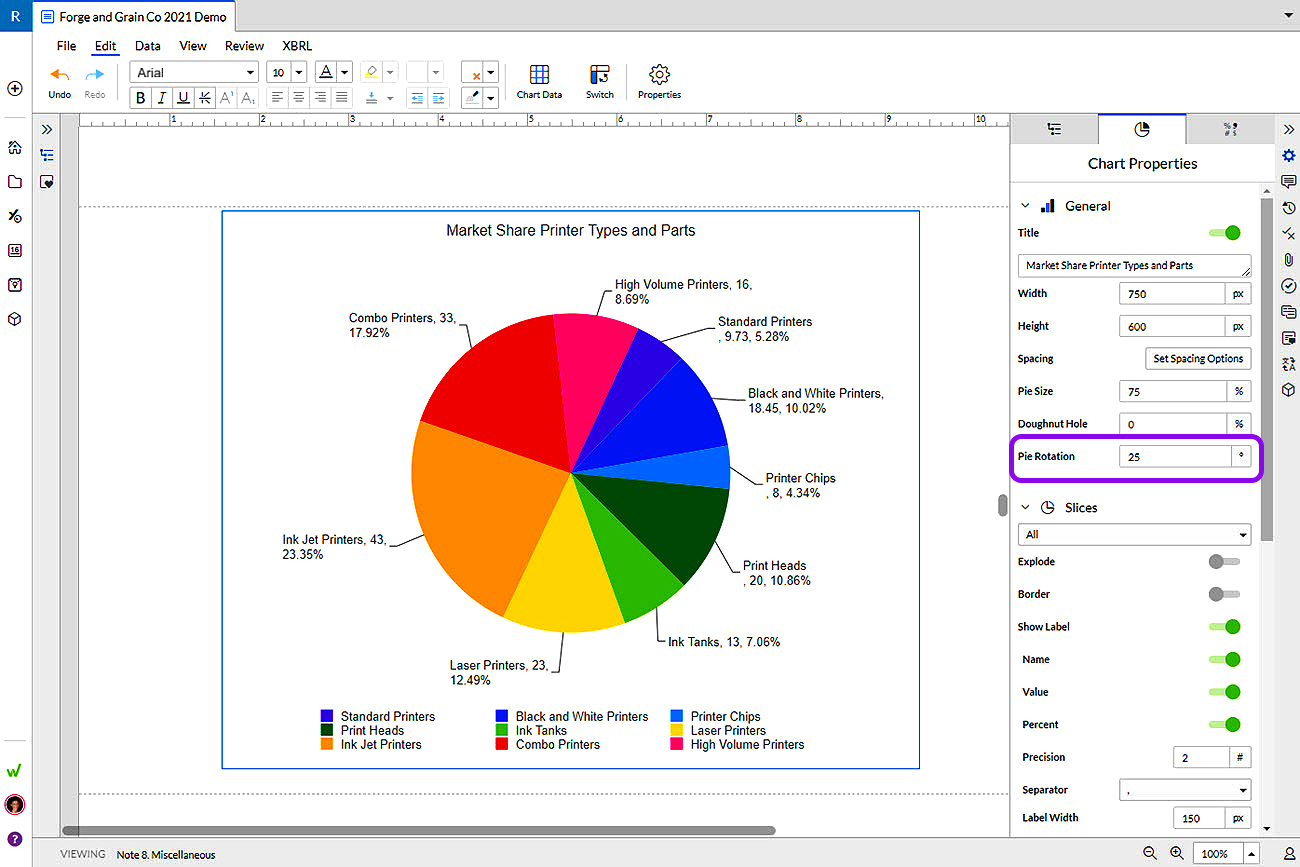

Na wykresach kołowych i pączkowych możesz przeciągać i upuszczać poszczególne etykiety, aby ustawić ich położenie w sposób zapewniający przejrzystość. Gdy wykres jest tworzony po raz pierwszy, wszystkie etykiety są automatycznie umieszczane na zewnątrz koła z łącznikiem do każdego plasterka z osobna. Pozycje etykiet przesuwają się wraz z obrotem wykresu za pomocą kontrolki Pie Rotation w panelu Chart Properties .
Położenie etykiety względem wycinka można również kontrolować w panelu Właściwości wykresu.
Aby zmienić położenie etykiet dla wszystkich plasterków lub pojedynczego plasterka:
- 1
- Kliknij etykietę na wykresie, aby zaznaczyć wszystkie etykiety. Kliknij ponownie określoną etykietę, jeśli chcesz wybrać pojedynczą etykietę. Etykiety można również wybrać za pomocą listy rozwijanej na stronie Series.
- 2

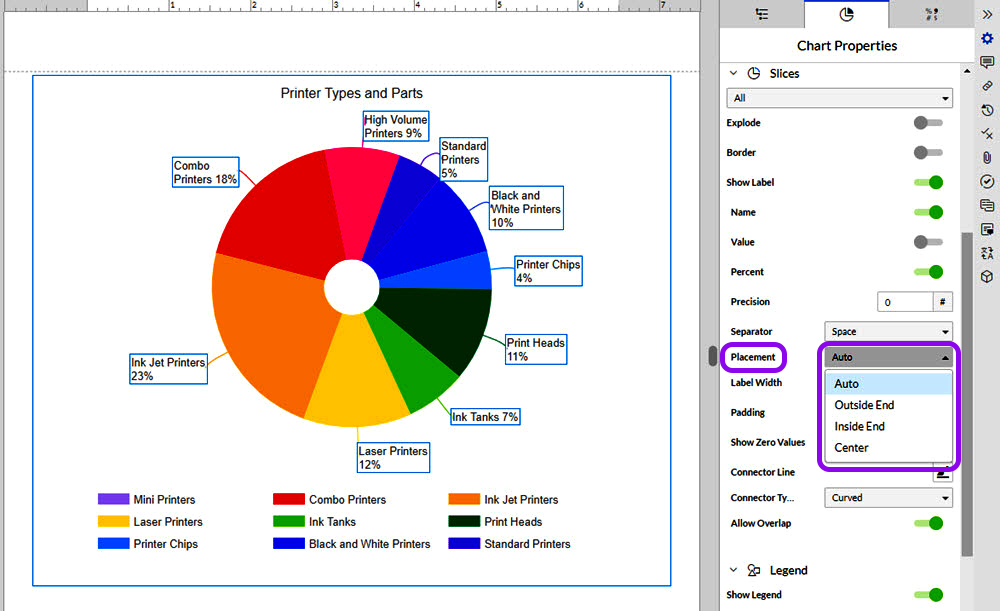

- Przejdź do listy rozwijanej Placement . Opcje obejmują Auto, Outside End, Inside End i Center. Umieszczenie zostanie natychmiast skorygowane na wykresie.
Formatuj etykiety

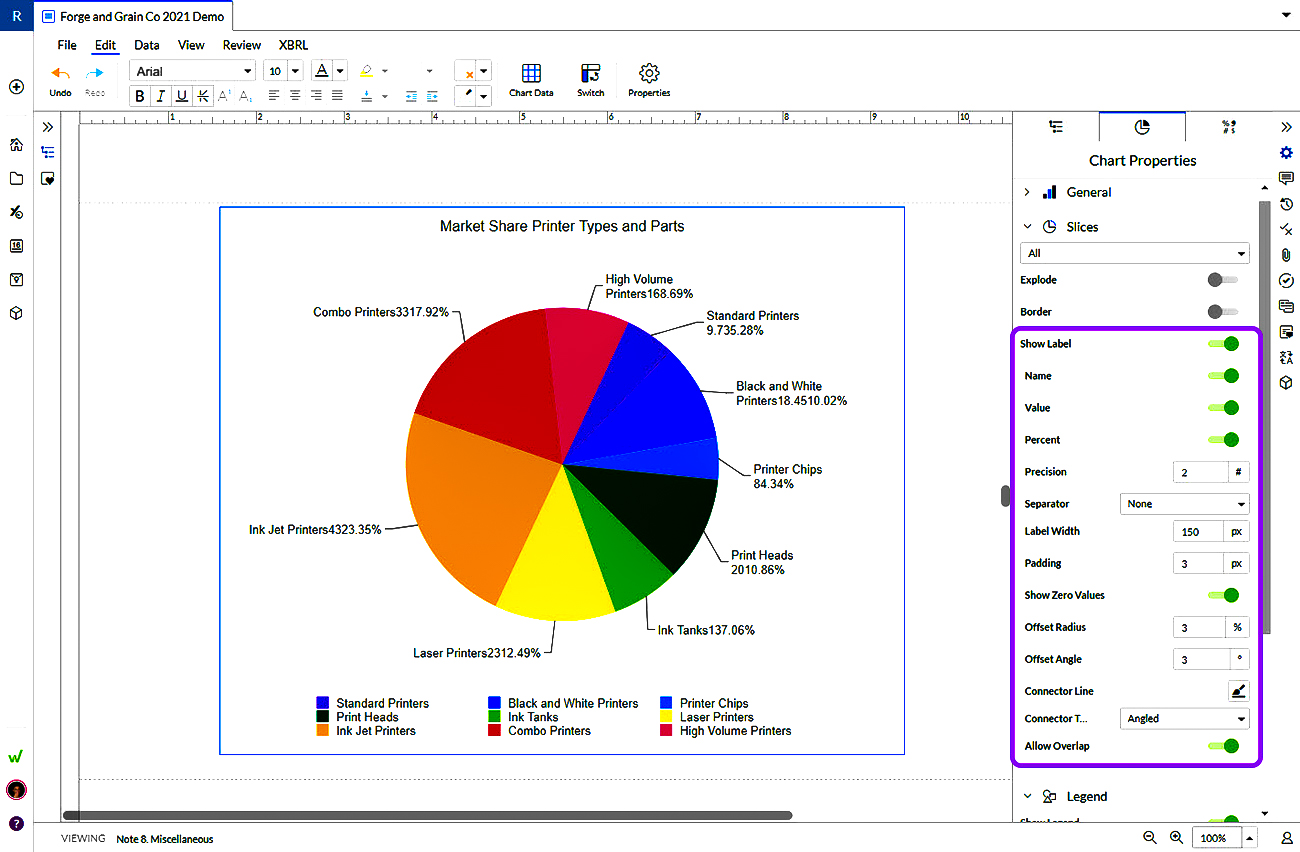

Aby sformatować etykiety dla wykresów kołowych i pączkowych:
- 1
- Wybierz wykres lub pojedynczy wycinek. Włącz suwak Pokaż etykietę.
- 2

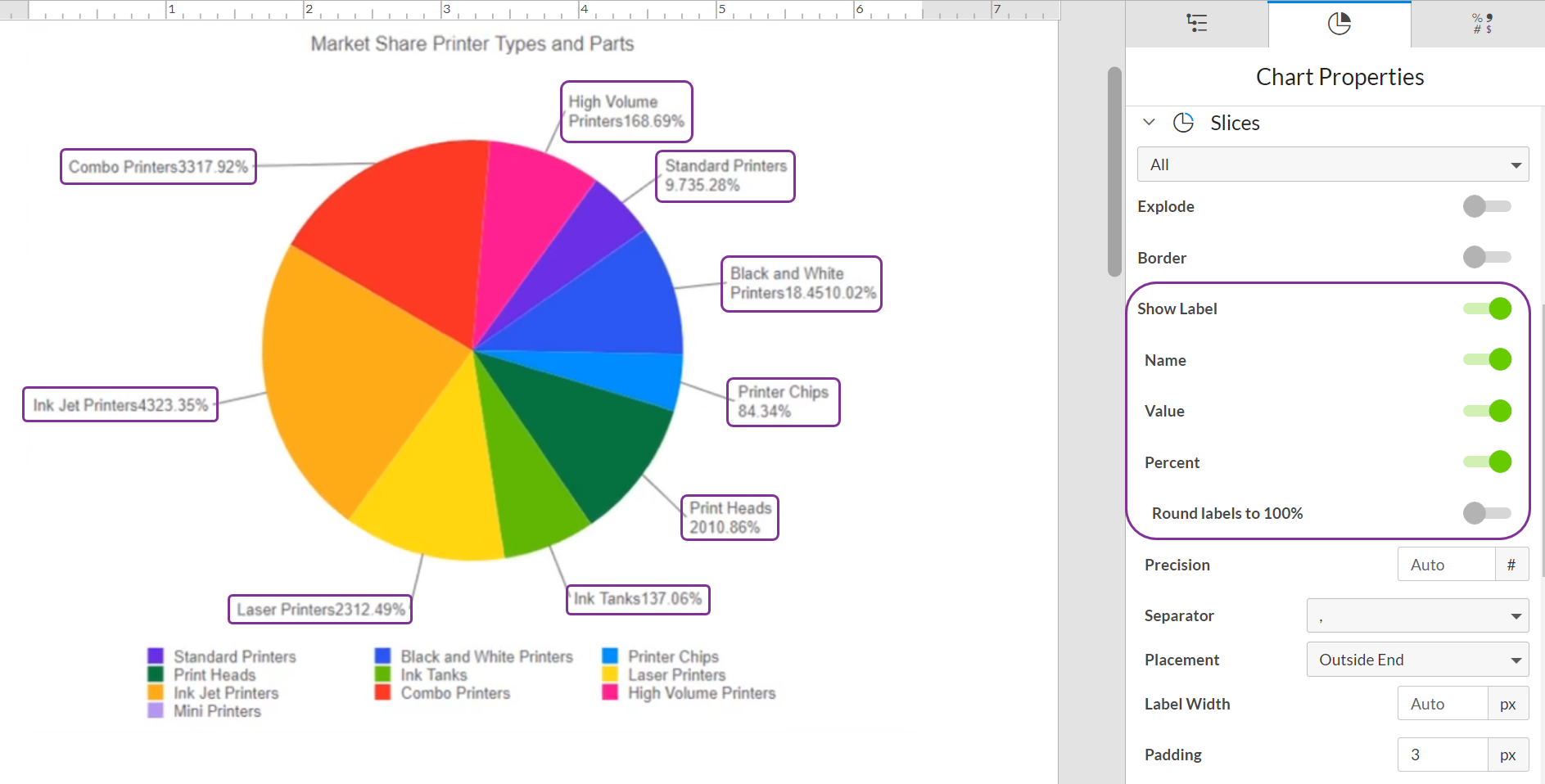

- Użyj suwaków, aby wybrać, czy chcesz uwzględnić Nazwa, Wartośći Procent. Po wybraniu opcji Pokaż etykietę i Procent , będziesz mieć również możliwość wybrania opcji Round etykiet do 100%.
- 3
- Użyj ustawienia Precision , aby określić liczbę cyfr wyświetlanych dla wartości numerycznych. Nie będziesz mieć możliwości ustawienia Precision dla pojedynczego przekroju, jeśli Zaokrąglanie etykiet do 100% jest włączone dla wszystkich przekrojów.
- 4
- Użyj listy rozwijanej Separator , aby rozróżnić elementy w etykiecie za pomocą przecinków, spacji, nowych linii lub niestandardowych separatorów.
- 5

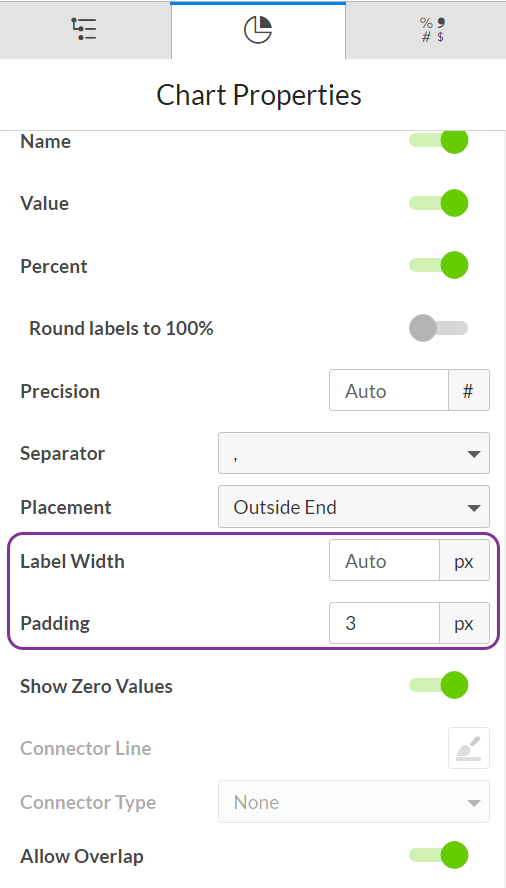

- Jeśli masz etykiety, które są zbyt szerokie, aby wyświetlić je w całości, użyj ustawień Label Width i Padding , aby kontrolować te aspekty wyświetlania etykiet.
- 6
- Możesz także zmienić wyświetlanie etykiet za pomocą ustawień Offset Radius i Offset Angle , aby kontrolować wygląd i rozmieszczenie etykiet przekrojów.
Uwaga: Etykiety mogą być wyświetlane, nawet jeśli ich wartość wynosi zero. Użyj suwaka Pokaż wartości zerowe w panelu Właściwości wykresu.
Formatuj linie złącza
Gdy dostosujesz rozmiar Pie Size, długość złączy zmieni się automatycznie.Możesz dostosować informacje wyświetlane na etykietach danych za pomocą suwaków dla Nazwa, Wartość i Procent. Inne ustawienia umożliwiają dostosowanie szerokości etykiety, wypełnienia i przesunięcia wyświetlania.
Aby sformatować etykiety dla wykresów kołowych i pączkowych:
- 1
- Użyj selektora kolorów Connector Line , aby ustawić kolor linii łączącej.
- 2
- Użyj Typ złącza do wyboru Kątowe, zakrzywione, proste lub Brak.
- 3
- Ustaw kolor linii w próbniku kolorów lub wybierz Użyj koloru plasterka , aby dopasować kolory plasterka i linii.
