Kolom- en staafdiagrammen worden gebruikt om verschillende items te vergelijken of veranderingen in de loop van de tijd te identificeren. Kolomdiagrammen geven gegevens verticaal weer. Staafdiagrammen delen gegevens horizontaal op.
Met gestapelde grafieken kunt u de aandacht vestigen op specifieke segmenten van gegevens. Combo-diagrammen geven u alle weergavemogelijkheden van kolom-, staaf- en stapeldiagrammen met een toegevoegde lijn om een bepaalde trend te benadrukken.

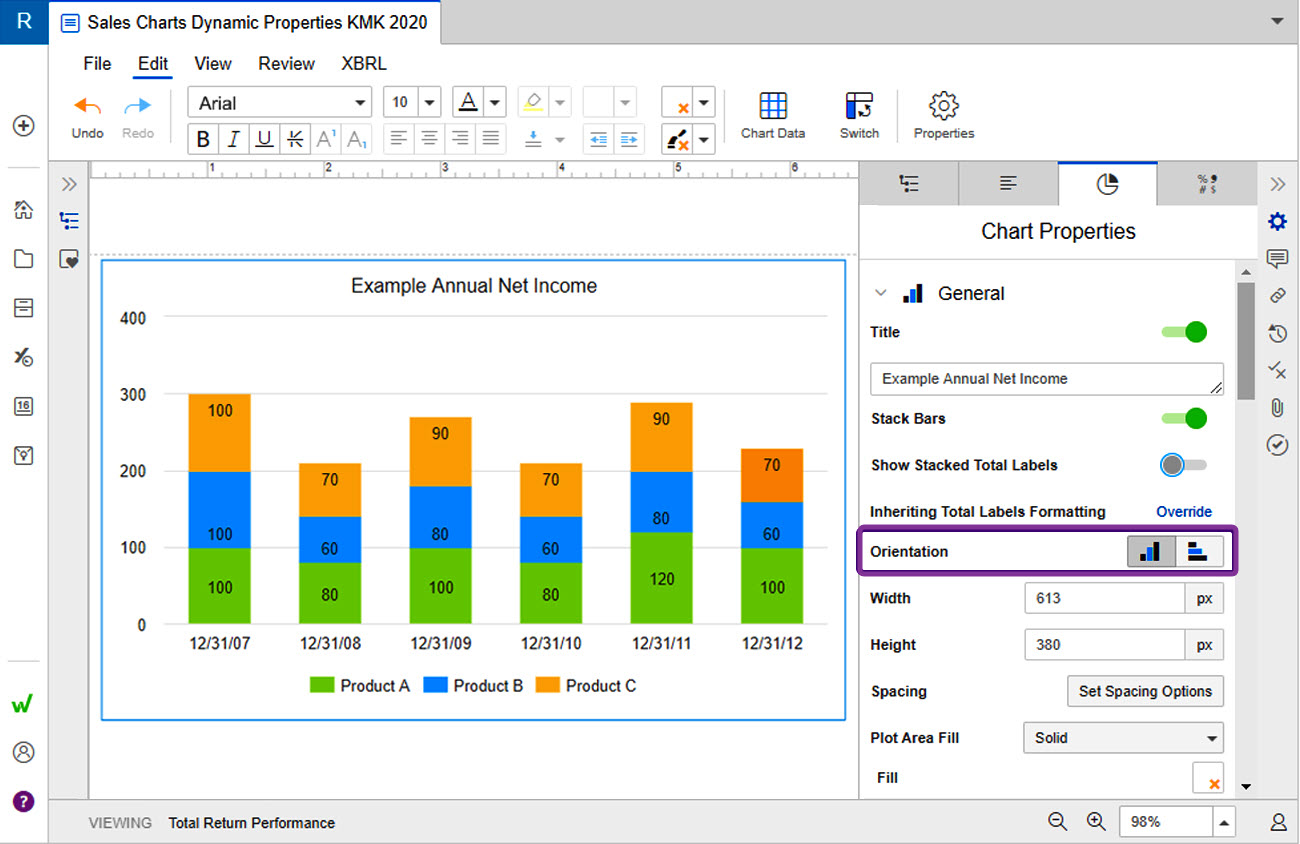

De oriëntatie van kolom-, staaf-, stapel- en combigrafieken kan worden omgeschakeld van kolom- (verticaal) naar staafdiagrammen (horizontaal). Gebruik de pictogrammen Oriëntatie [ ] in het paneel Grafiekeigenschappen om van de ene naar de andere te schakelen.
Afstand tussen kolommen en groepen

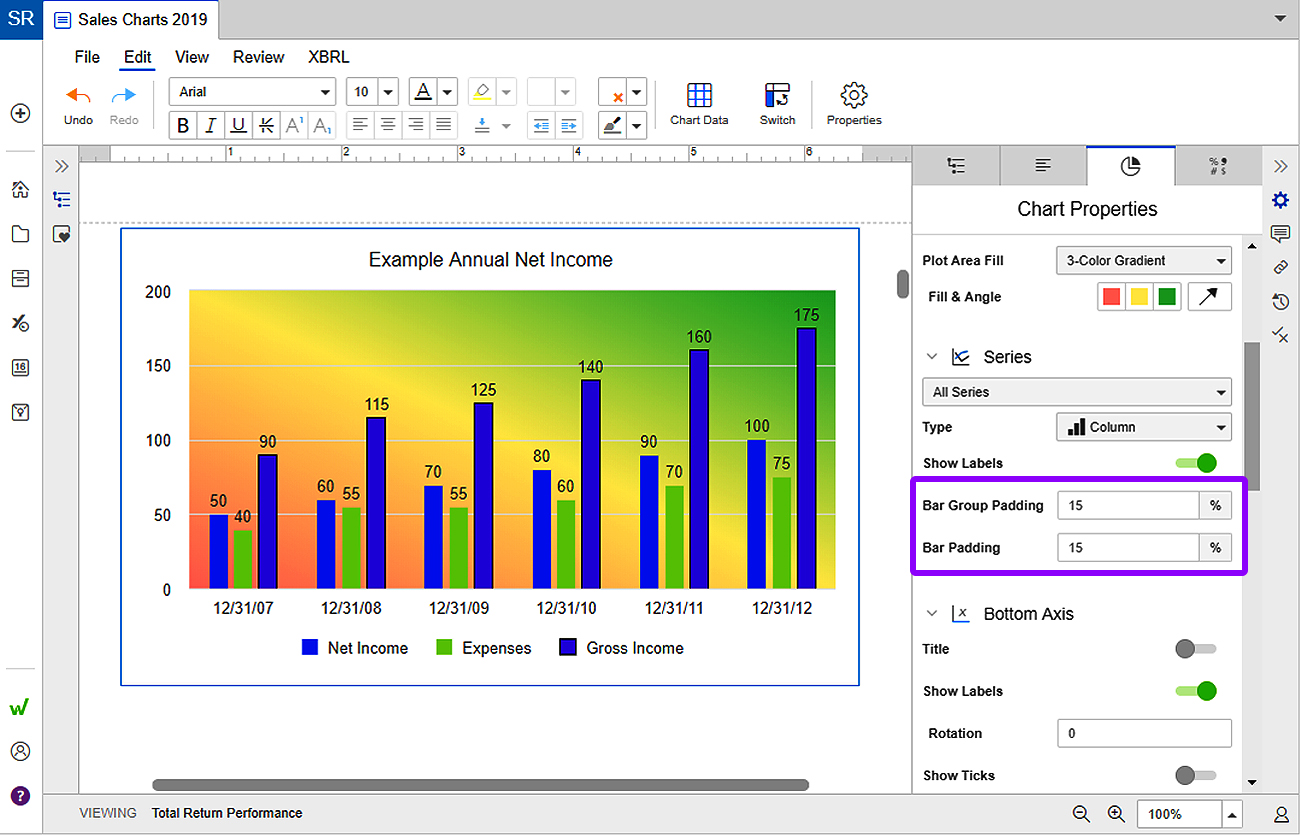

Gebruik het paneel Chart Properties om de kolombreedte te regelen. U vindt de functie Bar Padding in het gedeelte Series . Als u de instelling Bar Padding verhoogt, wordt de ruimte tussen de balken groter. De breedte van de balken zelf zal evenredig afnemen.
Als u daarentegen de Bar Group Paddingverlaagt, wordt de ruimte kleiner. De breedte van de balken zal toenemen. De Bar Group Padding werkt op een vergelijkbare manier. U kunt de tussenruimte vergroten en verkleinen om de gewenste weergave te krijgen.
Opmerking: Overlappende balken kunnen worden gemaakt met negatieve opvulwaarden.
U kunt ook kolommen invoegen om totalen weer te geven. Dit kan bijvoorbeeld alle vier kwartalen van een jaar weergeven. Om totaalkolommen in te voegen:
- 1
- Voeg eerst een lege kolom in om de gegevens voor het jaartotaal te scheiden van de gegevens voor de kwartalen. Dit creëert een ruimte in de grafiek.
- 2
- Maak een kolom voor de eindejaarstotalen.
- 3
- Gebruik een SUM-formule in elke cel in de kolom Totaal.
Een serie aanpassen

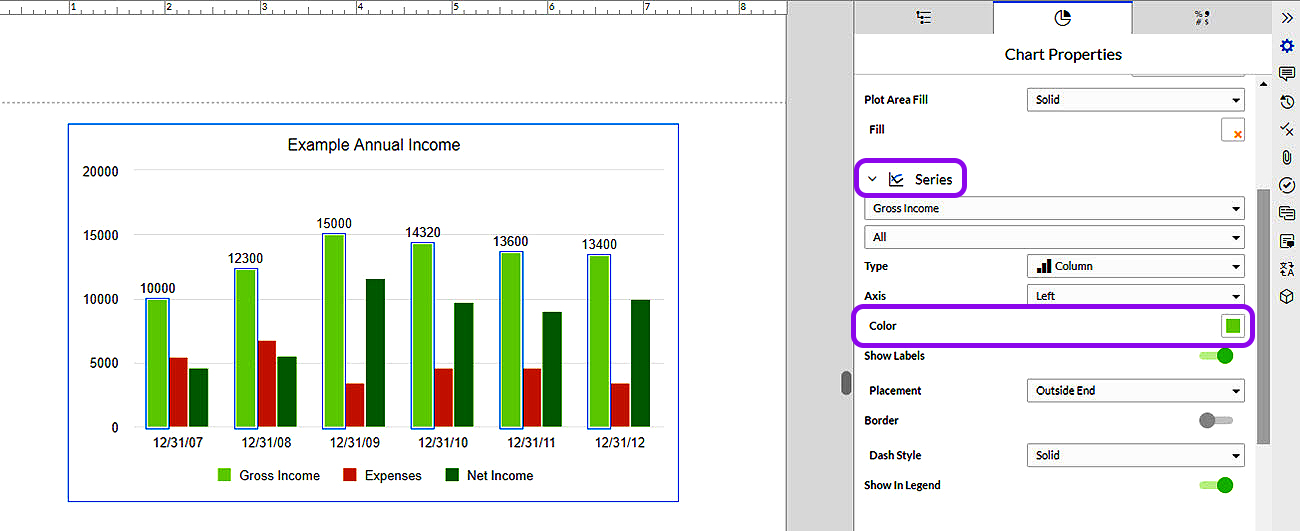

Een serie aanpassen:
- 1
- Selecteer de reeks in de grafiek of met behulp van het vervolgkeuzemenu in het paneel Chart Properties .
- 2

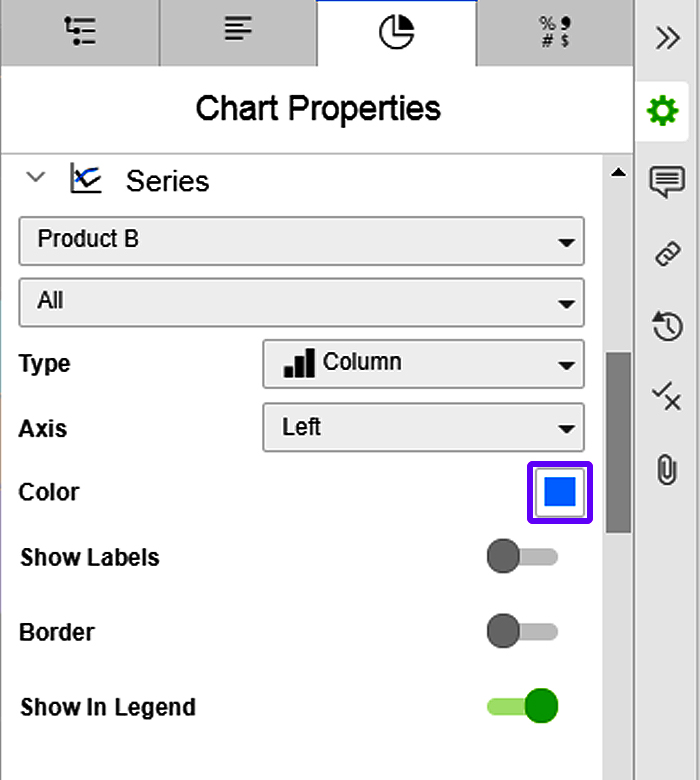

- Klik op het vierkantje voor Kleur om de kleur van de kolom of balk aan te passen met de kleurenkiezer.
- 3
- Schakel de schuifregelaar Border om de kolom- of balkranden aan te passen. Gebruik het invoerveld om de dikte van de rand in te stellen. Klik op het pictogram Line Border om de kleur van de kolom- of balkrand te wijzigen.
- 4

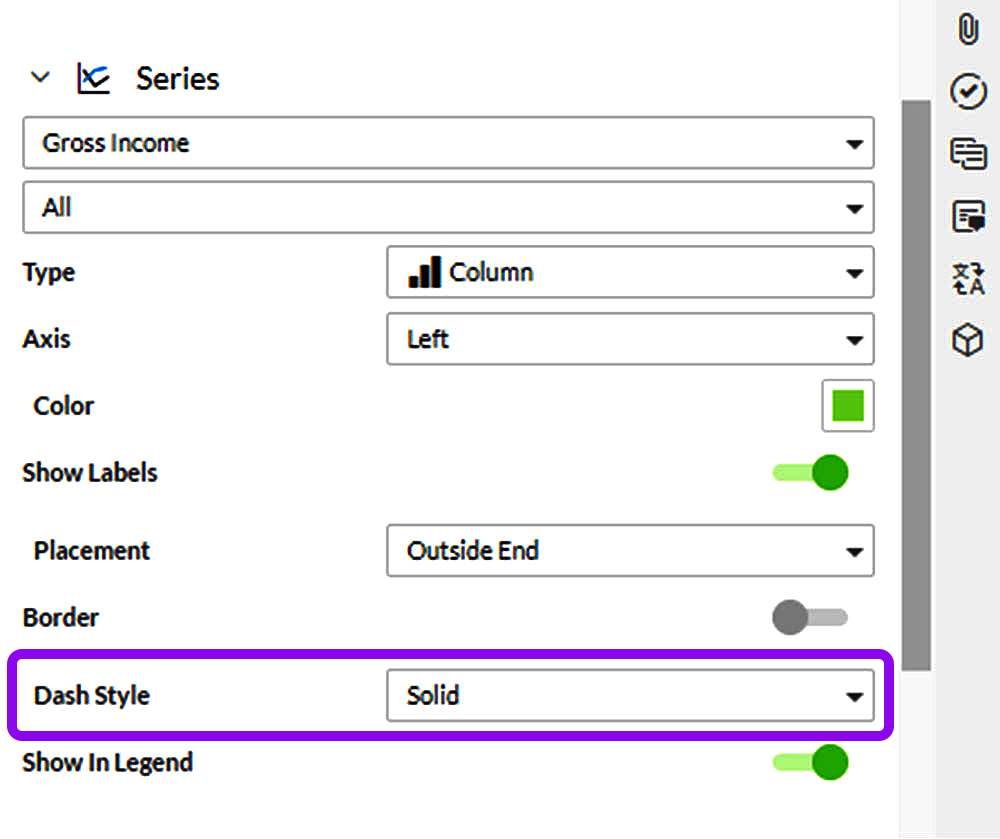

- Kies de Dash Style in het vervolgkeuzemenu.
Een enkele kolom of balk aanpassen

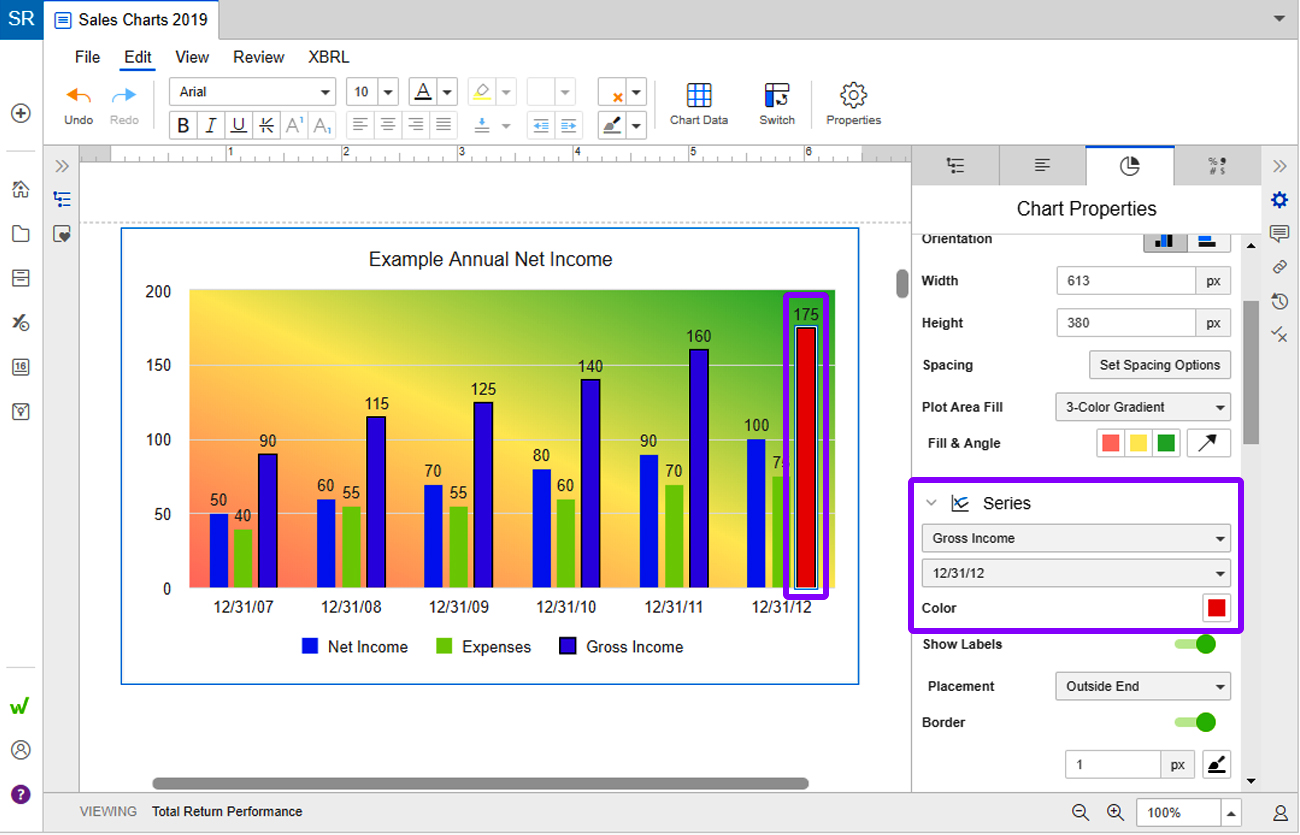

Om een enkele kolom of balk aan te passen:
- 1
- Selecteer de reeks in de grafiek of gebruik het eerste vervolgkeuzemenu onder Serie.
- 2
- Selecteer vervolgens de specifieke kolom of staaf in de grafiek of gebruik het tweede vervolgkeuzemenu onder Series.
- 3
- Pas de kleur en rand aan in het paneel Chart Properties .
- 4
- Kies vervolgens een kleur uit de kleurenkiezer voor die kolom.

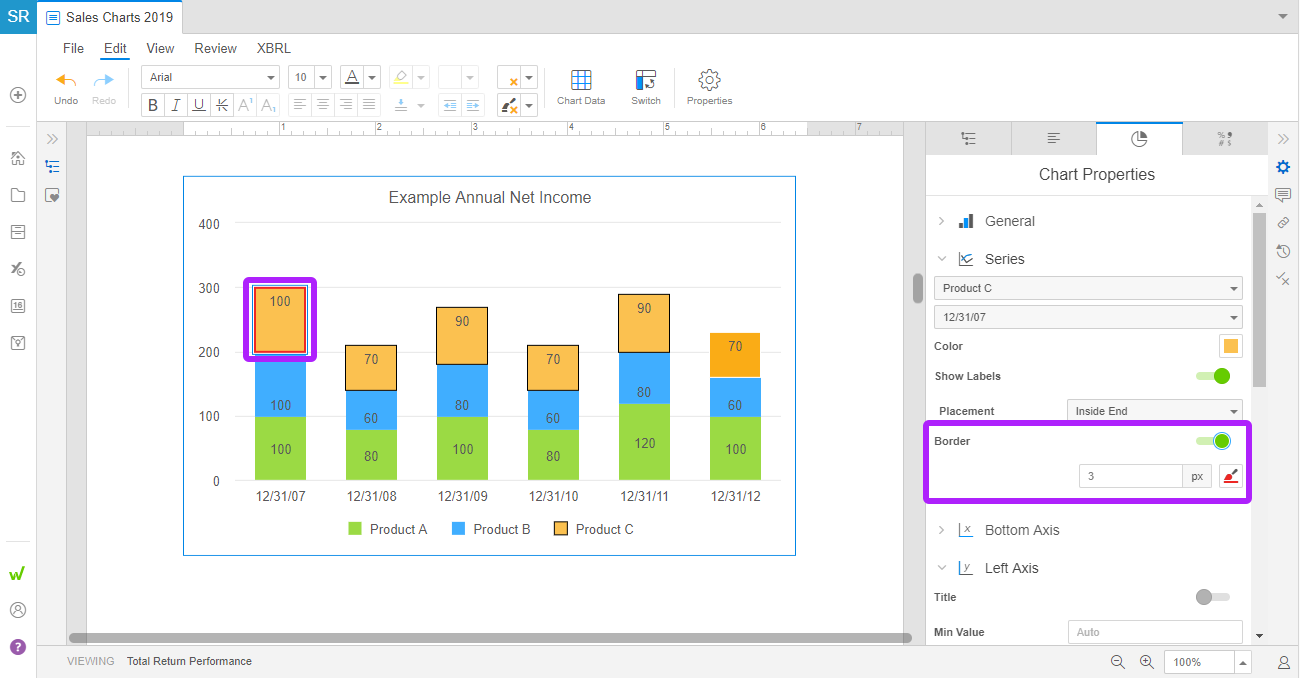

Een kader maken voor een kolom of segment van een gestapelde kolom of staafdiagram:
- 1
- Selecteer de kolom, schijf of deel van een gestapelde kolom of staaf in de grafiek.
- 2
- Gebruik de toggle om de functie Border in te schakelen.
- 3
- Voer een getal in voor de randbreedte in pixels.
- 4
- Gebruik het pictogram Lijnkleur om een kleur te kiezen.
Opmerking: Wanneer u een kader creëert rond een kolom, staaf of een deel van een gestapelde grafiek, wordt er ook een kader gecreëerd rond die waarde in de legenda voor gemakkelijke identificatie.
Zie de volgende artikelen voor meer informatie over het aanpassen van grafieken: Grafiektekst opmaken,
Grafiekweergave aanpassen, Grafieklegenda's, en Grafieklabelposities.

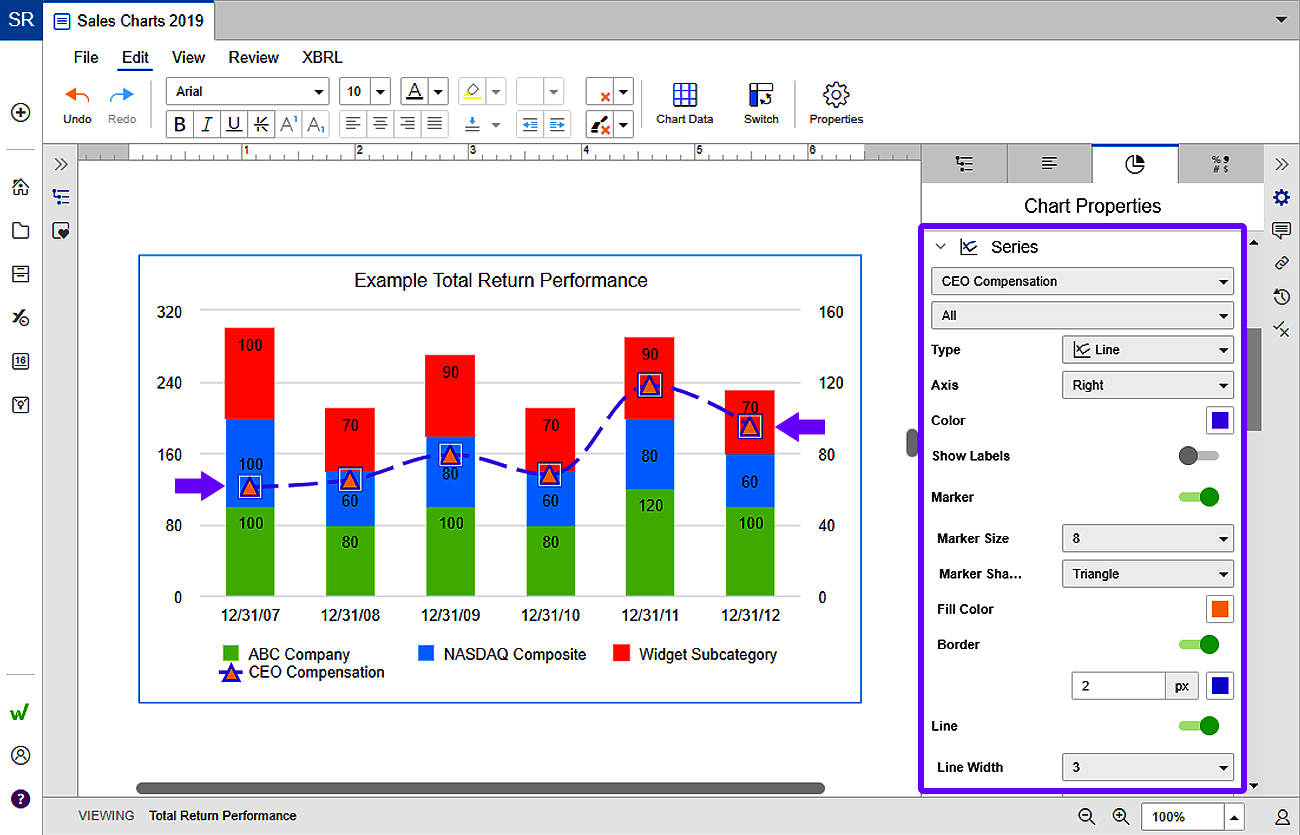

Combo grafieken
Combo-diagrammen geven u alle weergavemogelijkheden van kolom-, staaf- en stapeldiagrammen met een toegevoegde lijn om een bepaalde trend te benadrukken. Combo-diagrammen kunnen worden aangepast door te werken met de kolommen of de lijn of met beide.
Gebruik het paneel Chart Properties om de kolomkleuren, randen en labelposities te wijzigen. Selecteer vervolgens de lijn om te werken met de lijnkleur, markeringen en lijnstijl.
