Personnalisez la position des étiquettes de données pour que vos graphiques soient faciles à comprendre. Veillez à ce que vos étiquettes de données soient bien effacées. Les étiquettes de données sont positionnées différemment selon les types de graphiques. Cet article montre comment définir la position des étiquettes dans les graphiques en secteurs et en beignets.
Étiquettes de position

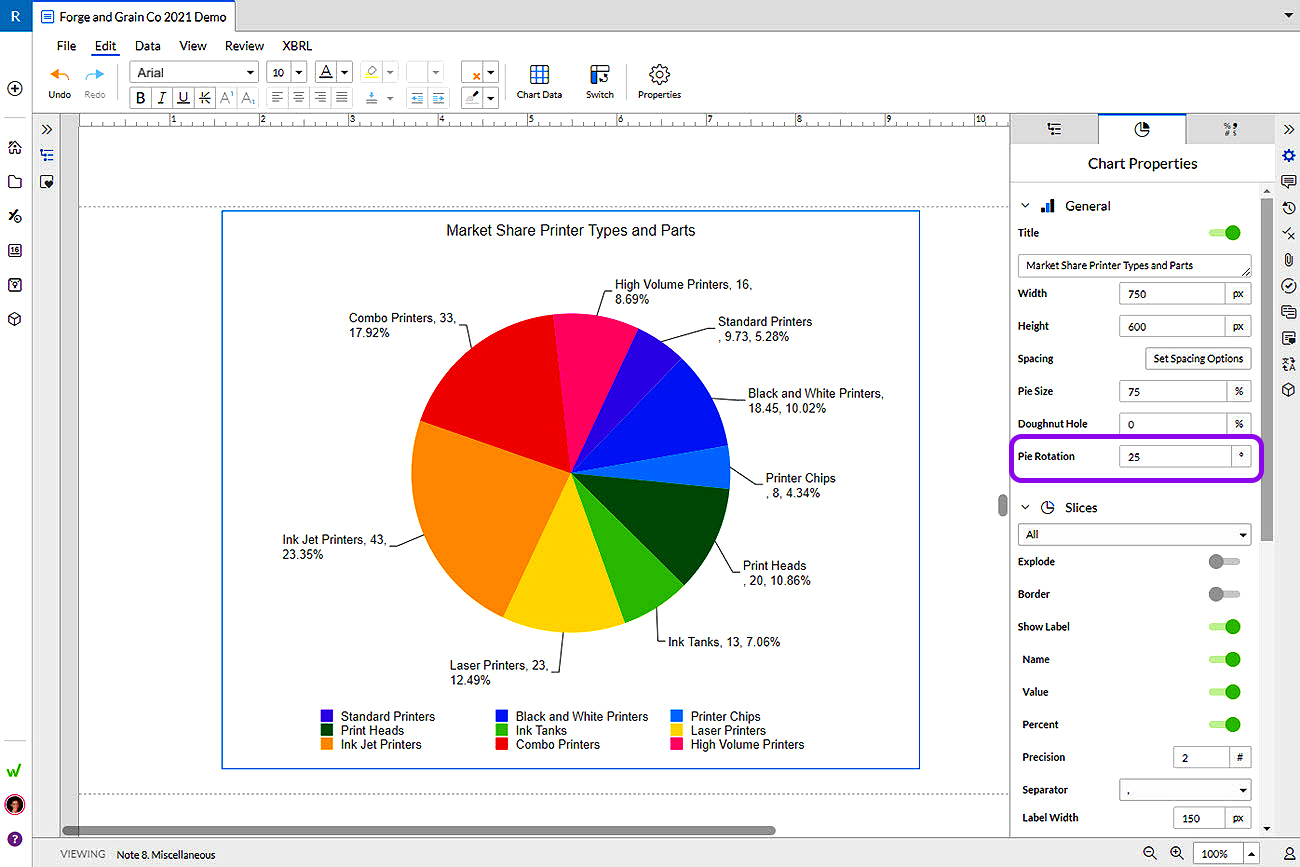

Dans les graphiques en secteurs et en beignets, vous pouvez faire glisser et déposer des étiquettes individuelles pour définir la position nécessaire à la clarté. Lorsqu'un graphique est créé pour la première fois, toutes les étiquettes sont automatiquement positionnées à l'extérieur du secteur avec un connecteur pour chaque part individuellement. La position des étiquettes se déplace en fonction de la rotation du graphique à l'aide du contrôle Pie Rotation dans le panneau Chart Properties .
La position d'une étiquette par rapport à un Secteur peut également être contrôlée dans le panneau Propriétés du graphique.
Pour modifier la position des étiquettes de tous les secteurs ou d'un secteur en particulier :
- 1
- Cliquez sur une étiquette dans un graphique pour sélectionner toutes les étiquettes. Cliquez à nouveau sur une étiquette spécifique si vous souhaitez sélectionner une seule étiquette. Les étiquettes peuvent également être sélectionnées à l'aide de la liste déroulante située sous Series.
- 2

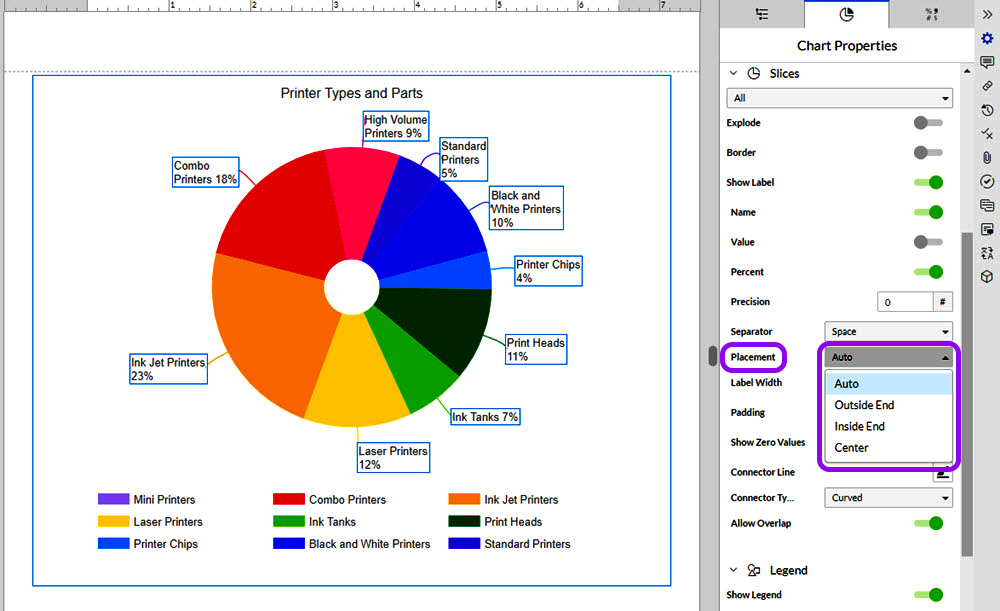

- Allez dans le menu déroulant Placement . Les options incluent Auto, Outside End, Inside End et Center. L'ajustement se fera immédiatement dans le graphique.
Mettre en forme les étiquettes
Pour mettre en forme les étiquettes des graphiques en secteurs et en beignets :
- 1

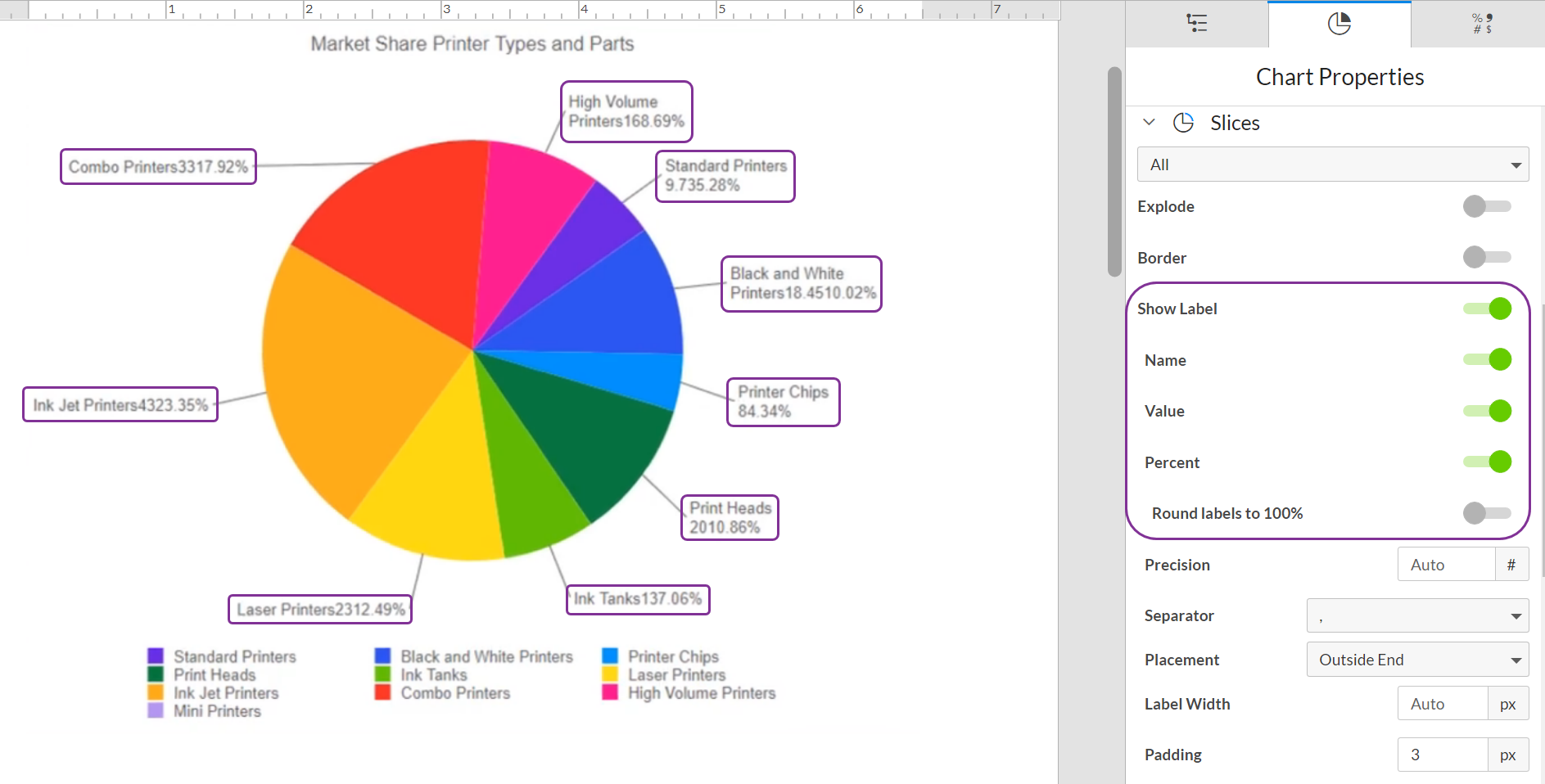

- Sélectionnez votre graphique ou un seul Secteur. Activez le curseur pour Afficher l'étiquette.
- 2
- Utilisez les curseurs pour choisir d'inclure ou non Nom, Valeur, et Pourcentage. Lorsque Afficher l'étiquette et Pourcentage sont sélectionnés, vous aurez également l'option de sélectionner Round labels to 100%.
- 3
- Utiliser la précision Le paramètre permet de définir le nombre de chiffres affichés pour les valeurs numériques. Vous ne pourrez pas définir Précision pour un Secteur individuel si Arrondir les étiquettes à 100% est activé pour Tous les secteurs.
- 4
- Utilisez la liste déroulante Separator pour distinguer les éléments d'une étiquette à l'aide de virgules, d'espaces, de nouvelles lignes ou de séparateurs personnalisés.
- 5

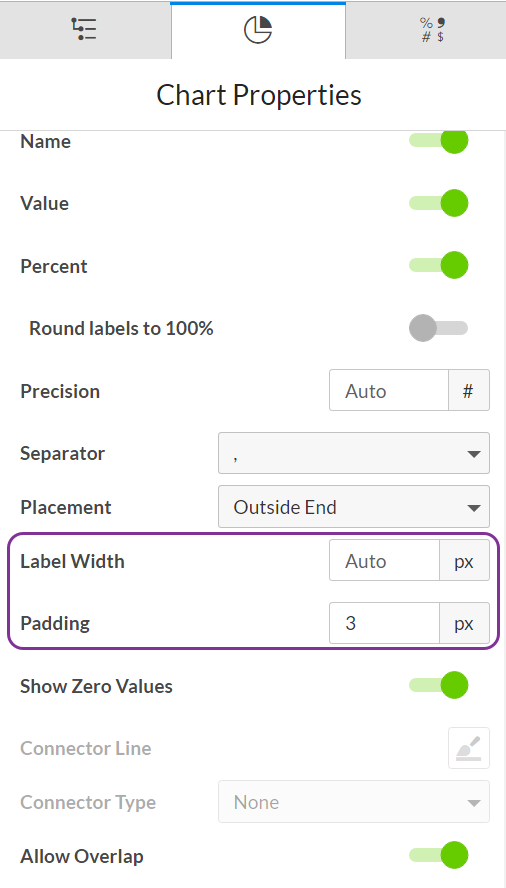

- Si les étiquettes sont trop larges pour s'afficher complètement, utilisez les paramètres Label Width et Padding pour contrôler ces aspects de l'affichage des étiquettes.
- 6

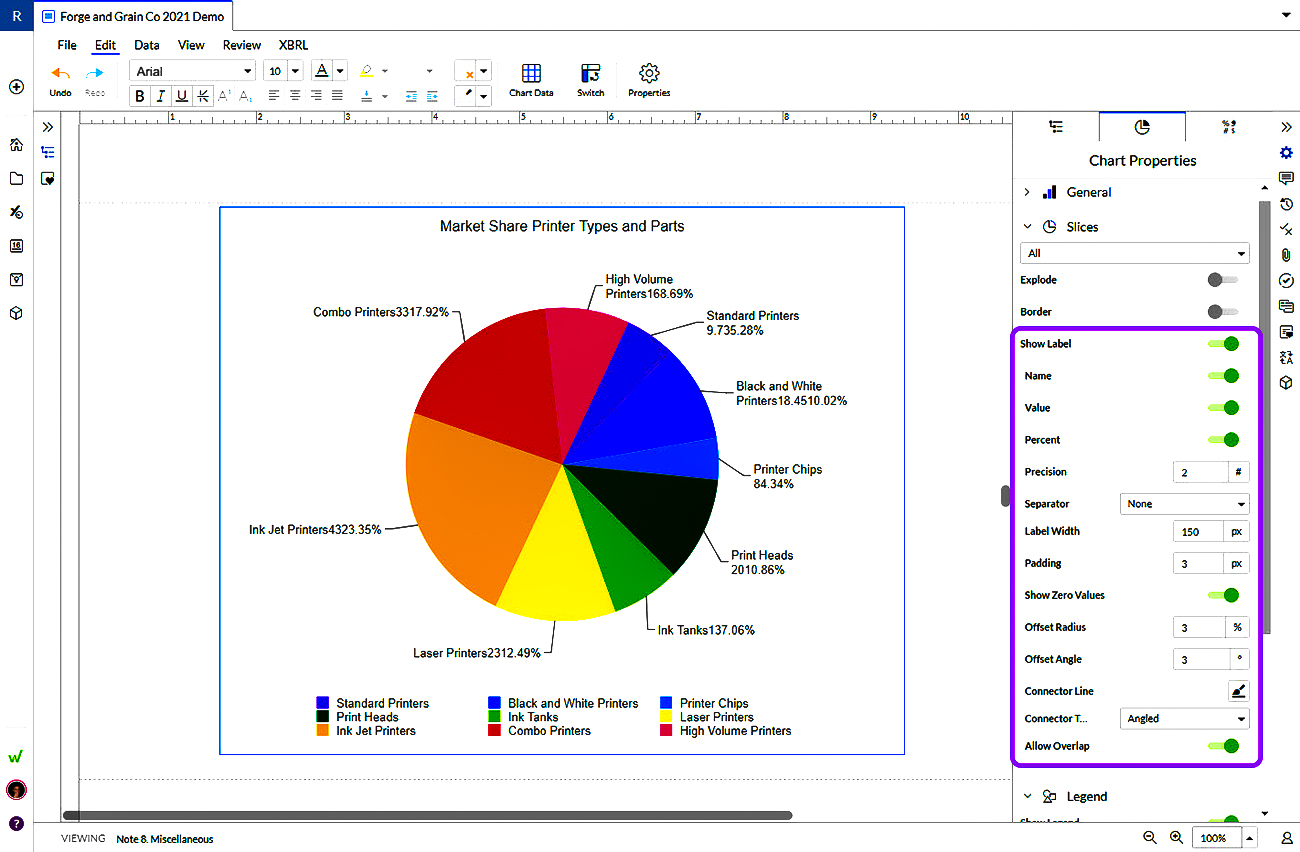

- Vous pouvez également modifier l'affichage des étiquettes à l'aide des paramètres Offset Radius et Offset Angle pour contrôler l'aspect et l'emplacement des étiquettes de tranche.
Note : Les étiquettes peuvent être affichées même si la valeur est nulle. Utilisez le curseur Show Zero Values dans le panneau Chart Properties.
Mettre en forme les lignes de connecteur
Lorsque vous ajustez le Pie Size, la longueur des connecteurs change automatiquement.Vous pouvez ajuster les informations affichées dans les étiquettes de données en utilisant les curseurs pour Nom, Valeur et Pourcentage. D'autres paramètres permettent d'ajuster la largeur de l'étiquette, la marge intérieure et l'affichage du décalage.
Pour mettre en forme les étiquettes des graphiques en secteurs et en beignets :
- 1
- Utilisez le sélecteur de couleurs Connector Line pour définir la couleur de la ligne de connecteur.
- 2
- Utilisez Type de connecteur pour choisir entre Angulaire, courbé, droit ou Aucun.
- 3
- Définissez la couleur de la ligne dans le sélecteur de couleurs ou choisissez Use Secteur Color pour faire correspondre les couleurs de la tranche et de la ligne.
