Personalice la posición de las etiquetas de datos para garantizar que sus gráficos sean fáciles de entender. Asegúrese de que las etiquetas de datos sean claramente visibles. Las etiquetas de datos se ubican de manera diferente para los distintos tipos de gráficos. Este artículo demuestra cómo establecer posiciones de etiquetas en gráficos circulares y de anillos.
Etiquetas de posición

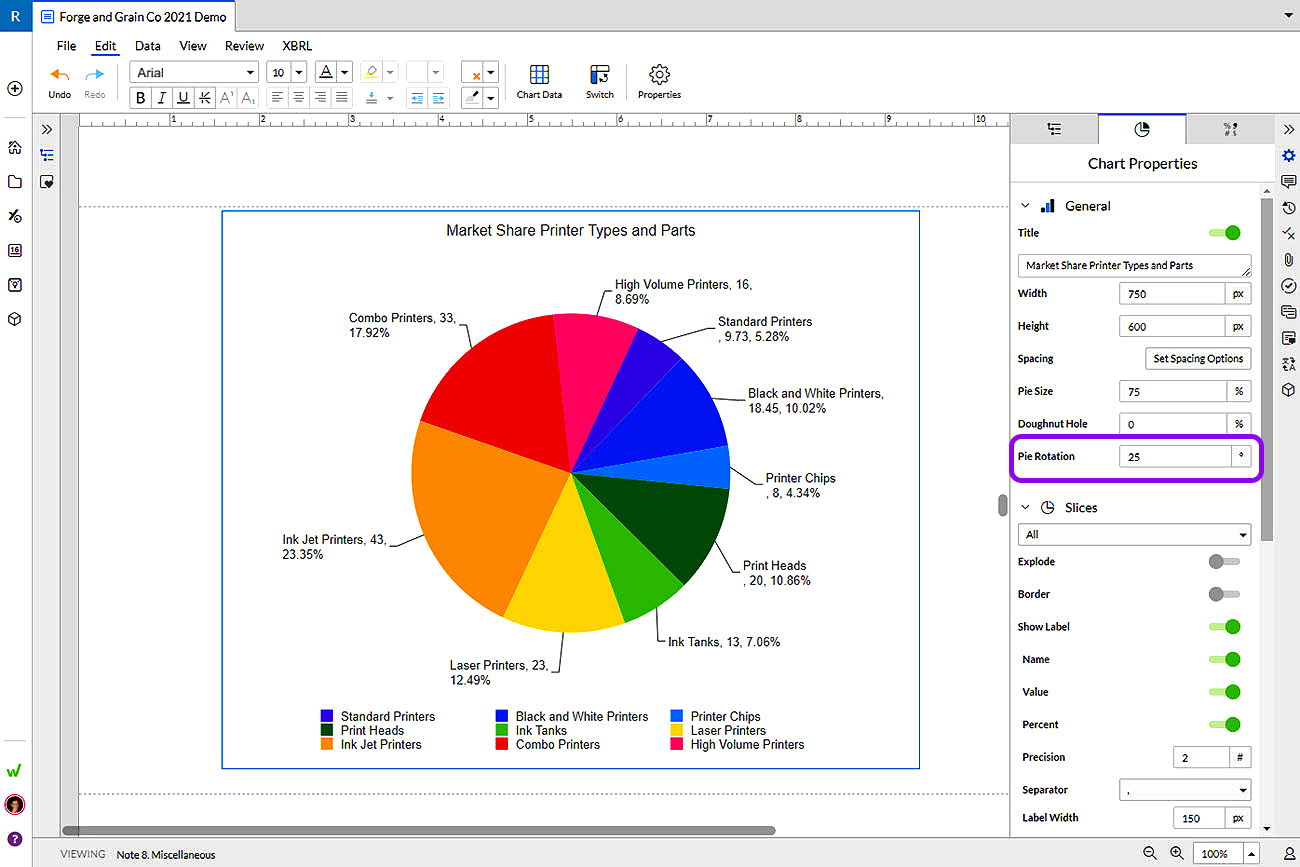

En los gráficos circulares y de anillos, puede arrastrar y soltar etiquetas individuales para establecer la posición según sea necesario para mayor claridad. Cuando se crea un gráfico por primera vez, todas las etiquetas se posicionan automáticamente fuera del gráfico circular con un conector para cada porción individualmente. Las posiciones de las etiquetas se mueven con la rotación del gráfico mediante el control Rotación circular en el panel Propiedades del gráfico .
La posición de una etiqueta en relación con una porción también se puede controlar en el panel Propiedades del gráfico.
Para cambiar la posición de las etiquetas de todas las porciones o de una porción individual:
- 1
- Haga clic en una etiqueta de un gráfico para seleccionar todas las etiquetas. Haga clic nuevamente en una etiqueta específica si desea seleccionar una sola etiqueta. Las etiquetas también se pueden seleccionar usando el menú desplegable debajo de Serie.
- 2

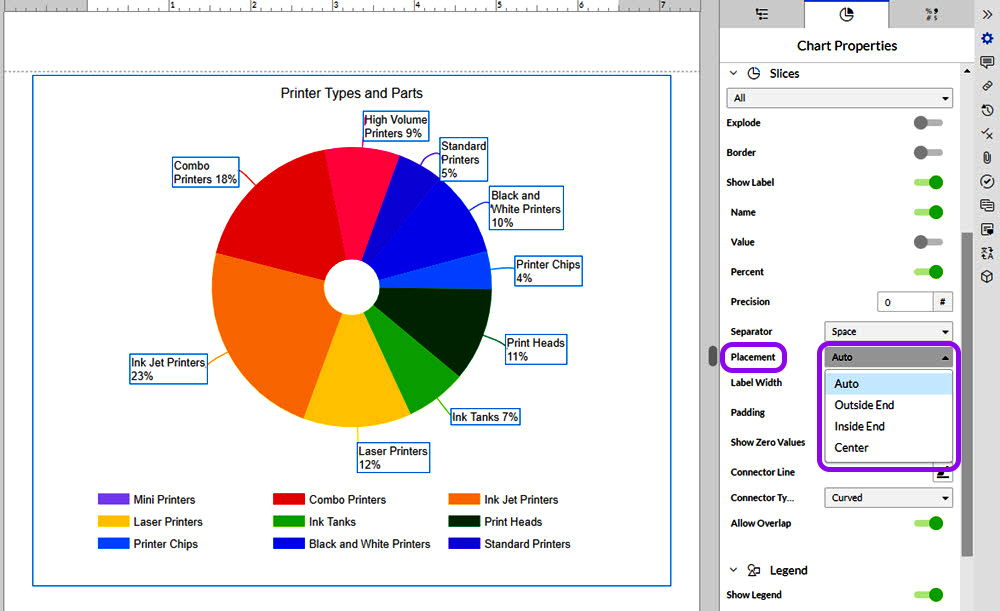

- Vaya al menú desplegable Ubicación . Las opciones incluyen Automático, Extremo exterior, Extremo interior y Centro. La ubicación se ajustará inmediatamente en el gráfico.
Formato de etiquetas

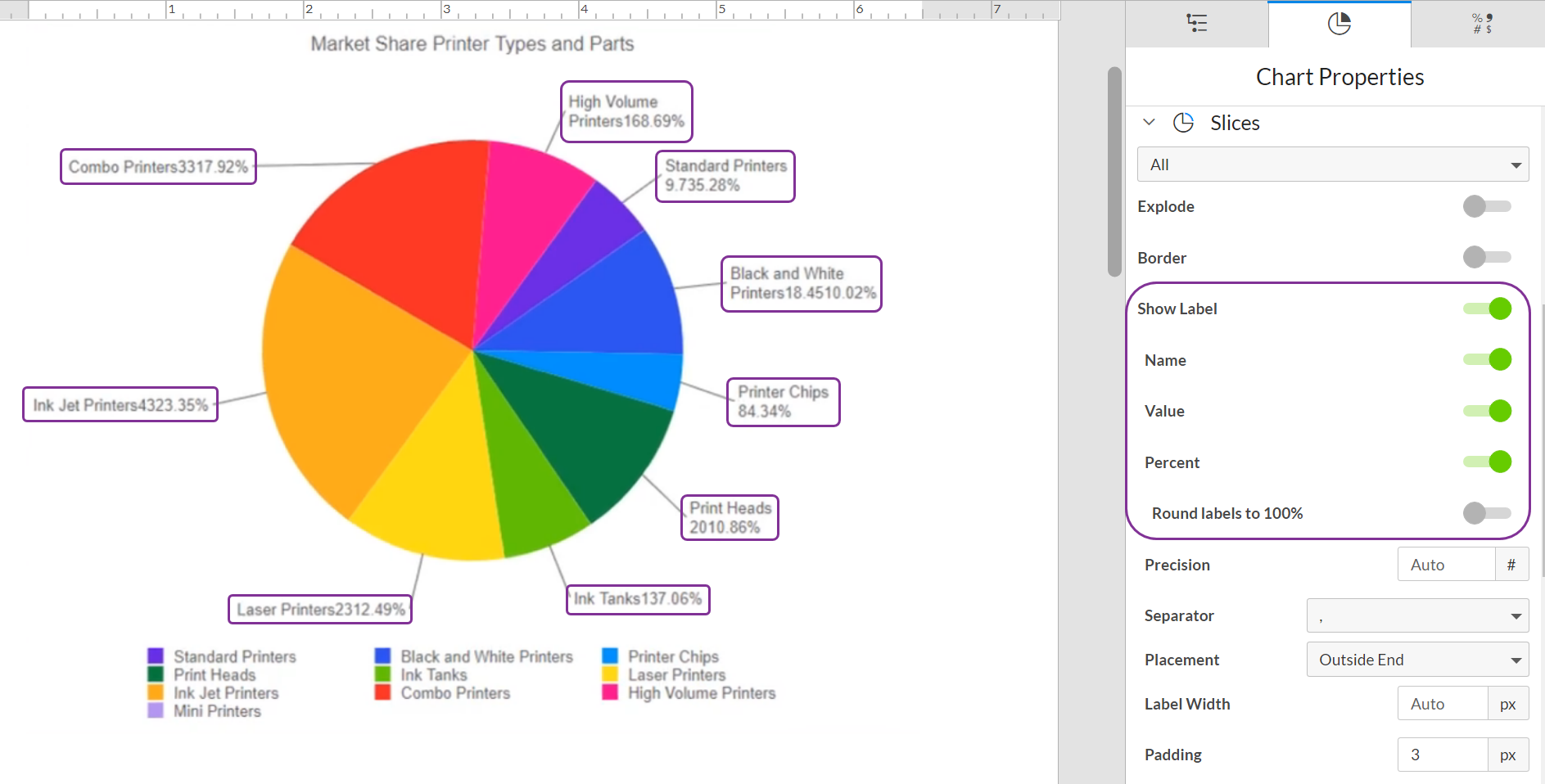

Para dar formato a las etiquetas de los gráficos circulares y de anillos:
- 1
- Seleccione su gráfico o una sola porción. Gire el control deslizante a Mostrar etiqueta.
- 2
- Utilice los controles deslizantes para elegir si desea incluir Nombre, Valory Porcentaje. Cuando se seleccionan Mostrar etiqueta y Porcentaje , también tendrá la opción de seleccionar Redondearlas etiquetas al 100%.
- 3
- Utilice la configuración Precisión que le permite determinar cuántos dígitos se muestran para los valores numéricos. No tendrá la posibilidad de configurar Precisión para una porción individual si Redondear etiquetas al 100% está activado para Todas las porciones.
- 4
- Utilice el menú desplegable Separador para distinguir entre elementos en una etiqueta con comas, espacios, nuevas líneas o separadores personalizados.
- 5

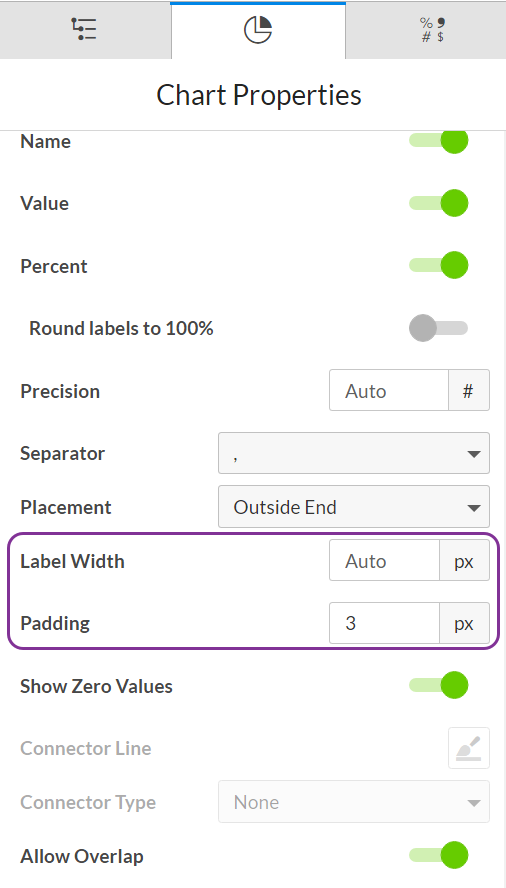

- Si tiene etiquetas que son demasiado anchas para mostrarse en su totalidad, utilice las configuraciones Ancho de etiqueta y Relleno para controlar estos aspectos de la visualización de la etiqueta.
- 6
- También puede cambiar la visualización de las etiquetas mediante las configuraciones Radio de desplazamiento y Ángulo de desplazamiento para controlar la apariencia y la ubicación de las etiquetas de las secciones.
Nota: Las etiquetas se pueden mostrar incluso si el valor es cero. Utilice el control deslizante Mostrar valores cero en el panel Propiedades del gráfico.
Formato de líneas de conexión

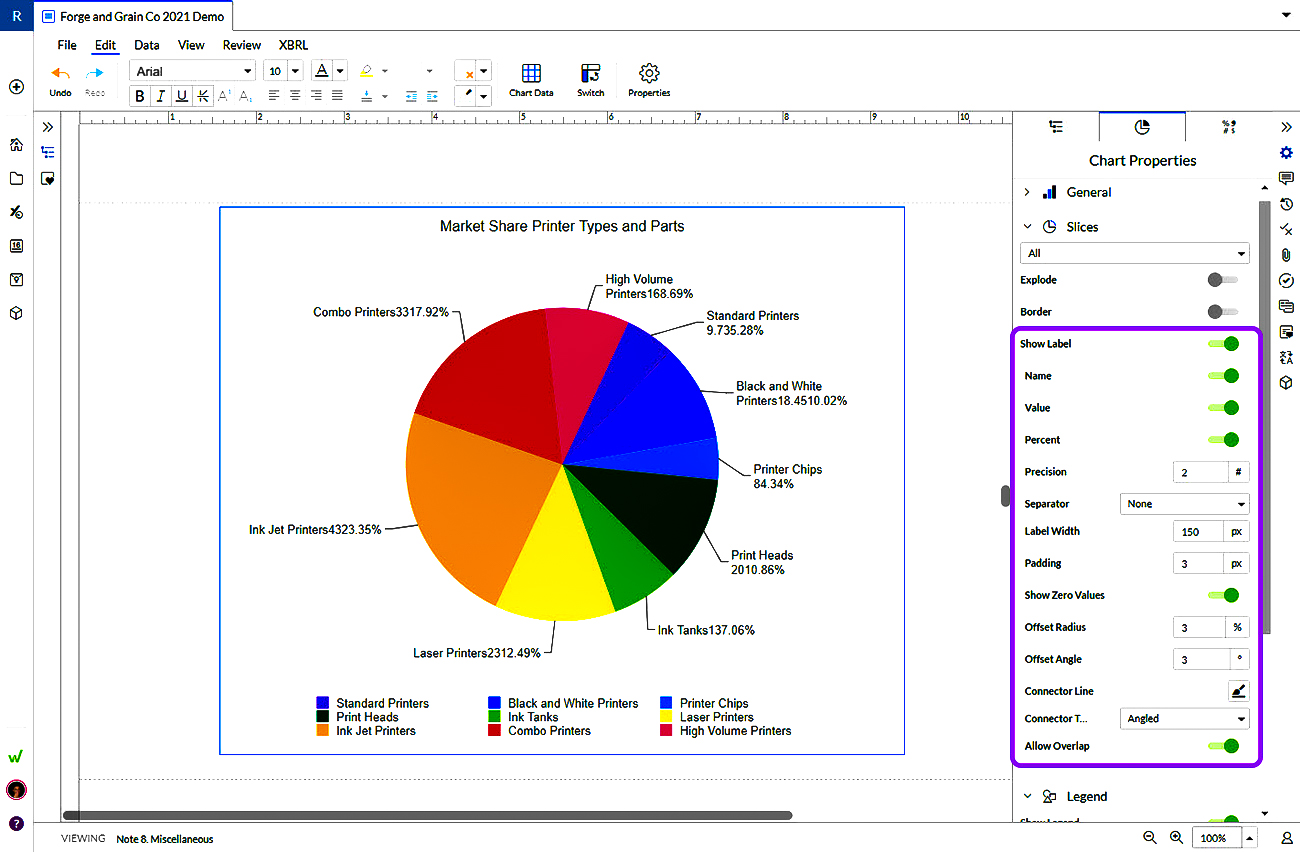

A medida que ajusta el Tamaño del gráfico circular, la longitud de los conectores cambia automáticamente.Puede ajustar la información que se muestra en las etiquetas de datos utilizando los controles deslizantes de Nombre, Valor y Porcentaje. Otras configuraciones le permiten ajustar el ancho de la etiqueta, el relleno y el desplazamiento de la visualización.
Para dar formato a las etiquetas de los gráficos circulares y de anillos:
- 1
- Utilice el selector de color Línea de conector para establecer el color de la línea de conector.
- 2
- Utilice Tipo de conector para elegir entre En ángulo, Curvo, Recto o Ninguno.
- 3
- Establezca el color de la línea en el selector de color o elija Usar color de sector para que coincidan los colores del sector y de la línea.
